Möbelfabrik Rudolf High 5 GS101 Montage- Und Pflegeanweisung
Kleiderschrank
Quicklinks
MONTAGE- & PFLEGEANWEISUNG
High 5
Programm :
GS101 / 102 / 105 / 106
Artikel:
GS101
GS105-R
GS106-R
Stand:
25.04.2017
1
KLEIDERSCHRANK
GS102
GS105-L
GS106-L
Copyright
C
2016
by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG
Seite
von
10
Aufbaupersonal:
G09
8
G08
Kofixbolzen 3mm
Kofixbolzen 6,3 direkt
L04
6
D03
Möbelfuß 19mm mit Zapfen
Spax 3,5 x 17 Seko
G04
8
Y21
Maxifix-Bolzen 28
Abdeckkappe Rücken
N04
4
C12
Schrankr. Lager Bo.
Z14
1
Z12
Inbusschlüssel SW6
Inbusschlüssel SW4
Y07
6
F02
Abdeckkappe 10mm
Holzdübel D8x40
K04
8
Band 0.0 aufschl.
GS101 +
GS102 :
B04
4
A29
Griffschr. M4x25
GS105 L/R + GS106 L/R:
B04
2
A29
Griffschr. M4x25
K15
1
K26
Adapter push to open
D03
Spax 3,5 x 17 Seko
Erstelldatum: 02.12.2016
12
6
8
4
M 6 x 28
1
28
2
Griff G2
1
Griff G2
1
Push to open lg
2
Verwandte Anleitungen für Möbelfabrik Rudolf High 5 GS101
Inhaltszusammenfassung für Möbelfabrik Rudolf High 5 GS101

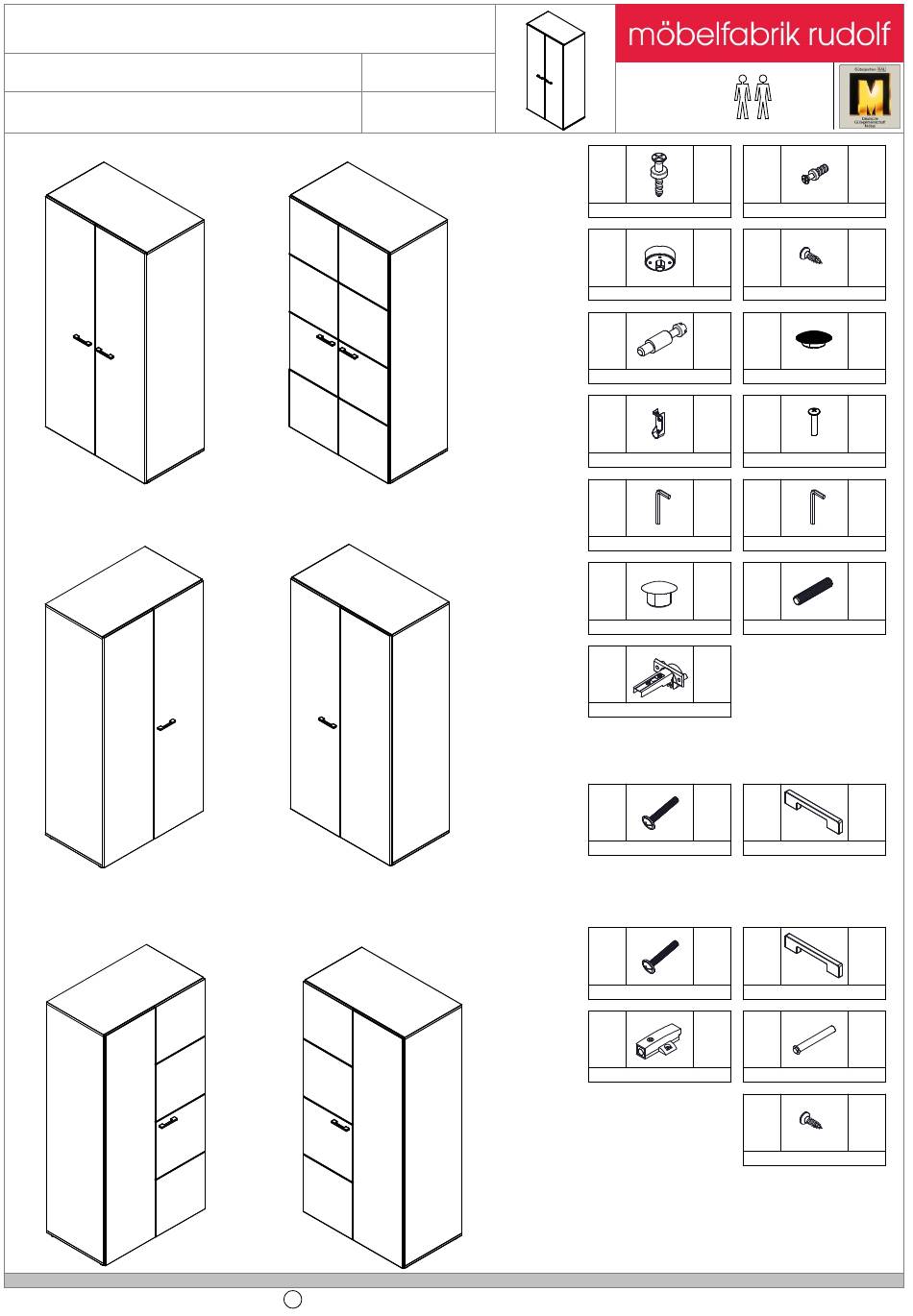

- Seite 1 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: GS101 GS102 Kofixbolzen 3mm Kofixbolzen 6,3 direkt Möbelfuß 19mm mit Zapfen Spax 3,5 x 17 Seko Maxifix-Bolzen 28 Abdeckkappe Rücken Schrankr. Lager Bo. M 6 x 28 GS105-R GS105-L...
- Seite 2 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Kofixbolzen 6,3 direkt Spax 3,5 x 16 Seko Möbelfuß 19mm mit Zapfen Inbusschlüssel SW4 Maxifix-Bolzen 28 Holzdübel D8x40 Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf &...
- Seite 3 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Inbusschlüssel SW6 Holzdübel D8x40 Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 02.12.2016...
- Seite 4 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 02.12.2016...
- Seite 5 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Inbusschlüssel SW6 Maxifix-Bolzen 28 Holzdübel D8x40 Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 02.12.2016...
- Seite 6 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Kofixbolzen 6,3 direkt Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 02.12.2016...
- Seite 7 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: ACHTUNG KIPPGEFAHR Das Möbel muss gegen kippen gesichert werden! Beipackzettel Kippgefahr beachten! Kofixbolzen 3mm Schrankr. Lager Bo. M 6 x 28 Stand: 25.04.2017 Copyright...
- Seite 8 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Abdeckkappe Rücken Abdeckkappe 10mm Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 02.12.2016...
- Seite 9 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: GS105-L + GS106-L GS105-R + GS106-R Adapter push to open Push to open lg Spax 3,5 x 17 Seko Stand: 25.04.2017 Copyright 2016...
- Seite 10 MONTAGE- & PFLEGEANWEISUNG Seite High 5 Programm : Aufbaupersonal: von 10 KLEIDERSCHRANK GS101 / 102 / 105 / 106 Artikel: Band 0.0 aufschl. Griffschr. M4x25 Griff G2 Stand: 25.04.2017 Copyright 2016 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 02.12.2016...
-
Seite 11: Topfband Montage Und Verstellung
Topfband Montage und Verstellung Einstellmöglichkeiten (3-dimensionale Verstellung) Hinweis Den Scharniertopf nicht mit dem Hammer in die Bohrung einschlagen max. ±3mm ±2mm ±2mm Höhenverstellung Seitenverstellung Tiefenverstellung Deaktivierung der Dämpfung Aktivierung der Dämpfung (z.B. bei kleinen/leichten Fronten können einzelne Dämpfer deaktiviert werden) Hebel in gezeigte Richtung Tür einmal schließen und wieder öffnen Dämpfung ist deaktiviert... -
Seite 12: Montage- & Pflegeanweisung
MONTAGE- & PFLEGEANWEISUNG Bitte aufbewahren ! Lieber Kunde, wir freuen uns, dass Sie sich für dieses Möbel entschieden haben. Aus verpackungstechnischen Gründen wird das Möbel teilweise zerlegt geliefert. Beachten Sie bitte nachfolgende Hinweise, die zur sachgerechten Montage und Nutzung des neuen Möbels erforderlich sind. •...
