Flowtrecs Wave Bedienungsanleitung

Flowtrecs Wave
,
4,3" Farbbildschirm
Bedienungsanleitu
1. Beschreibung desGerätes
Der elektronische Durchflussmesser ist für Boote mit motorischem Antrieb geeignet. Es zeigt Daten
von Motor (Kraftstoffverbrauch) und Route (Geschwindigkeit) an und gestattet dem Skipper eine
effizientere Nutzung des Kraftstoffs. Der Kraftstoffverbrauch eines Schiffes hängt von vielen
Faktoren ab wie, Geschwindigkeit, Bug-Heck-Gewichtsverteilung, Trimmung, Propellerart. Woher
soll der Skipper wissen, wie die verschiedenen Faktoren einzustellen sind ohne messbare Daten?
Woher soll der Skipper wissen dass durch eine Verringerung der Geschwindigkeit um 5 km/h oder
das Anheben der Trimmung, er 20 statt 15 Kilometer mit dem gleichen Kraftstoffverbrauch fahren
kann. Erfahrene Skipper können teilweise die Motorparameter optimieren wenn Sie die
entstehende Welle hinter dem Boot beobachten. Jedoch ohne objektive Daten kann man den
Kraftstoffverbrauch als Funktion der Geschwindigkeit nicht feststellen. Die einzige wirksame
Lösung ist die genaue Messung von Kraftstoffverbrauch und Bootsgeschwindigkeit.

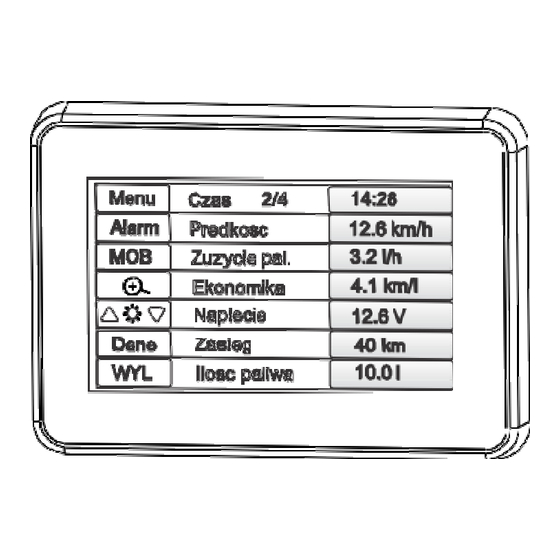

2. Beschreibung der Schaltflächen und Anzeigen des Hauptbildschirms
1. Menü - Auswahl der gemessenen Mengen, Kraftstoffart, Motorgrößeusw.
2. Alarm - Legt den Ankeralarmfest
3. MOB - Men Over Board, dh Speichern der aktuellen Position
4. ZOOM - kombinierter Bildschirm, d. h. ein Bildschirm mit einigen ausgewähltenParametern
5. Einstellung derBildschirmhelligkeit
6. Datenbildschirm mit aufgezeichneten Werten der Messgrößen
7. Ausschalten desBildschirms
ng
1.
Menu
Zeit
2.
Alarm
Geschwindigkeit
3.
MOB
Verbrauch
4.
Effizienz
Spannung
5.
Daten
Reichweite
6.
AUS
Kraftstoffmenge
7.
8. Zeit gem. GPS Daten.
9. Geschwindigkeit gem. GPSDaten
10. Momentane Kraftstoffverbrauch
11. Effizienz des Kraftstoffverbrauchs, die zurückgelegte Strecke pro 1 LiterKraftstoff
12. Feld Nr. 5, d. h. die im Menü ausgewählte Menge (dies kann Spannung, Bereich, Drehzahl sein).
13. Feld 6, das ist die im Menü ausgewählte Menge (Spannung, Bereich,Drehzahl).
14. Die Kraftstoffmenge
3. Menubildschirm
1. Sprachauswahl-Verwenden Sie die Richtungspfeile neben dem Auswahlfeld,um eine der
Sprachen festzulegen.
2. Auswahl der Einheiten-Verwenden Sie die Richtungspfeile wie oben.Sie können die
Maßeinheiten auswählen, d. h. km, l, Nm,Gal
3. Wählen Sie den Motortyp aus- verwenden Sie die Richtungspfeile wie oben.Sie können den
Motortyp wählen: 1x Benzin, 2x Benzin, 1x Diesel, 2xDiesel
4. Auswahl der Sensorgröße-Verwenden Sie die Richtungspfeile wie oben. Sie können die Größe
des Sensors wählen:
S - 20-60 PS, M - 60-130 PS, L - 130–250 PS, C - nicht standardmäßige Größe
5. Auswahl der in Feld5 des Hauptbildschirms angezeigten Werts:
Geschwindigkeit,Spannung, Reichweite,
6. Auswahl des in Feld 6 des Hauptbildschirms angezeigten Werts: Drehzahl, Spannung,Bereich,
7. Auswahl des Drehzahlmessertyps-möglich sind folgende Einstellungen:2p,4p,6p,8p,10p,12p.
Mit diesen Werten können Sie die richtige Drehzahleinstellen.
Wenn der Bildschirm um 180 ° in Bezug auf das Gehäu se gedreht werden muss, kann dies über die
Schaltfläche im unteren linken Teil des Bildschirms erfolgen. Die Änderung wird erst wirksam,
nachdem Sie den Bildschirm erneut eingeschaltet haben.
Sprache:
Einheiten:
Motorentyp:
Sensor:
Feld 5:
Feld 6:
Tachometer-typ
Speich.
Speichern Sie Änderungenmit der Schaltfläche Speichern oder kehren Sie zurück ohne Speichern mit
der Schaltfläche Zurück.
8.
14:28
2/4
9.
12.6 km/h
10.
3.2 l/h
4.1 km/l
11.
12.6 V
12.
40 km
13.
10.0 l
14.
Deutsch
km/h,l
2 Diesel
L
Spannung
Reichweite
12p
Zurück
