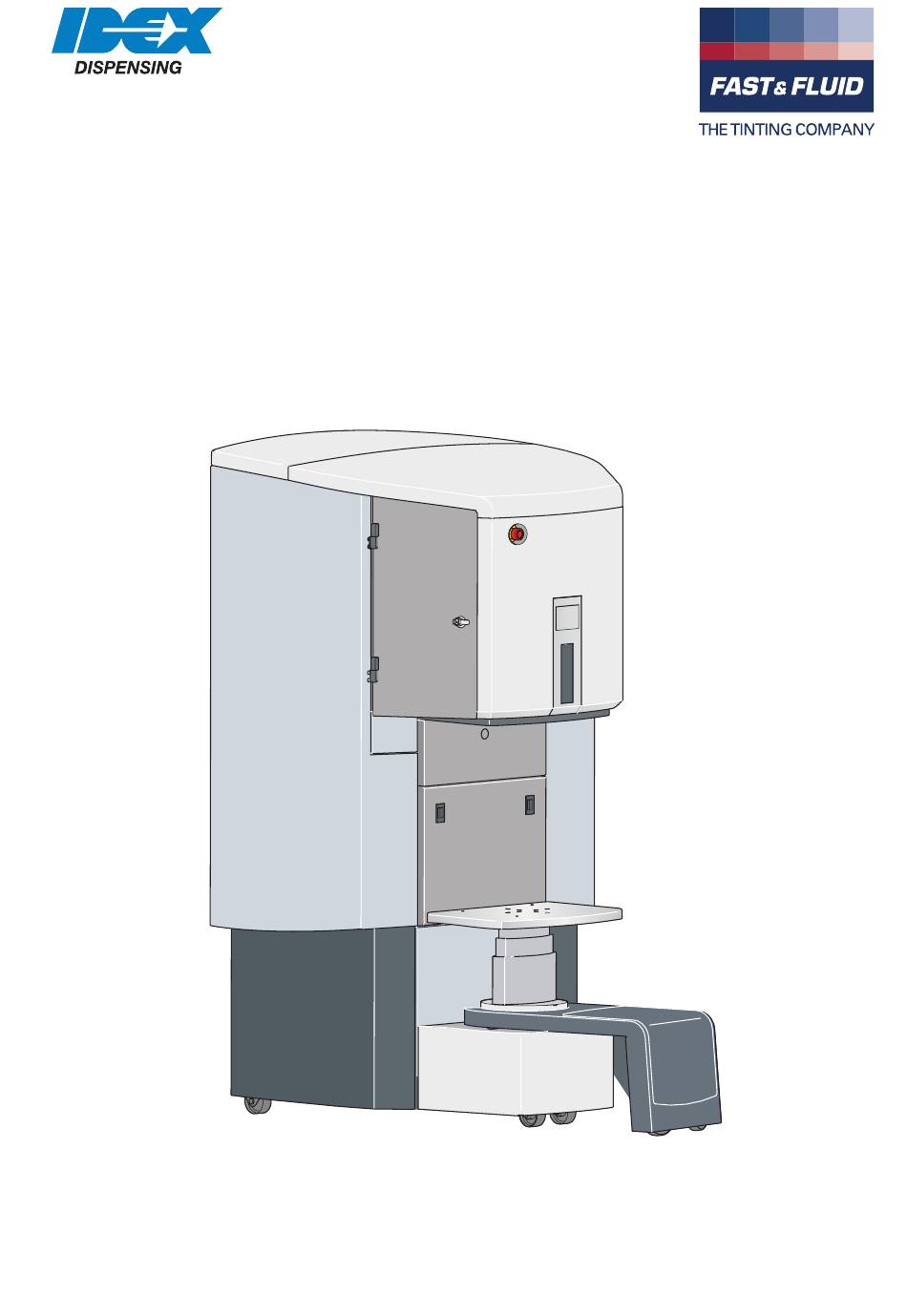

- Seite 1 Handbuch Harbil HA450 / Harbil HA650 V. 1.1 Fast & Fluid Management B. V. PO Box 220 2170 AE Sassenheim The Netherlands www.fast-fluid.com...
- Seite 2 © Fast & Fluid Management B.V. Dieses Handbuch darf ohne die vorherige schriftliche Genehmigung seitens Fast & Fluid Management B.V. weder ganz noch teilweise reproduziert, in einem Abrufsystem gespeichert oder gesendet, auf elektronischem oder mechanischem Wege fotokopiert, aufgezeichnet oder anderweitig vervielfältigt werden. Dieses Handbuch enthält möglicherweise technische Ungenauigkeiten oder Druckfehler.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis HA450 / HA650 V. 1.1 Inhaltsverzeichnis Über dieses Handbuch ....................5 Wie mit diesem Handbuch gearbeitet wird ............... 5 Protokollierung von Änderungen ..................5 Sicherheit........................7 Bestimmungsgemäßer Gebrauch..................7 Haftung ..........................7 2.2.1 Allgemeine Haftung ....................7 2.2.2 Maschinenspezifische Haftung................7 Qualifikation des Benutzers für die Installation.............. - Seite 4 Inhaltsverzeichnis HA450 / HA650 V. 1.1 Installation ........................23 Auspacken der Maschine ....................23 4.1.1 Entfernen des Kartons..................23 4.1.2 Entfernen der Transporthalterungen an der Vorderseite........23 4.1.3 Entfernen der Transporthalterungen auf der Rückseite ........24 4.1.4 Entfernen der Holzträger ..................24 4.1.5 Entfernen des Plastikschutzes an den Kanistern ..........
-
Seite 5: Über Dieses Handbuch
Über dieses Handbuch HA450 / HA650 V. 1.1 Über dieses Handbuch Das Handbuch enthält die nötigen Informationen zur Installation zum Betrieb zur Durchführung der grundlegenden Wartung zur Behebung kleinerer Probleme. Die HA450, die HA650 und sämtliche Versionen davon werden in diesem Handbuch als die "Maschine" bezeichnet. - Seite 6 Über dieses Handbuch HA450 / HA650 V. 1.1...
-
Seite 7: Sicherheit
Sicherheit HA450 / HA650 V. 1.1 Sicherheit WARNUNG Lesen Sie das Handbuch, bevor Sie die Maschine installieren oder verwenden. Wird dies unterlassen, können Personenverletzungen - auch tödliche - oder Sachbeschädigung die Folge sein. Bestimmungsgemäßer Gebrauch Die Maschine dosiert Pigmentpasten in ein Gebinde. Jeglicher andere Gebrauch ist strengstens untersagt. Haftung 2.2.1 Allgemeine Haftung... -
Seite 8: Qualifikation Des Benutzers Für Die Installation
Sicherheit HA450 / HA650 V. 1.1 Eine Gefährdung von Personen muss vermieden werden, indem die Materialsicherheitsdatenblätter für Pigmentpasten, (Basis-)Farbe und Bürstenflüssigkeit streng eingehalten werden. Verwenden Sie keine brennbaren Flüssigkeiten im Bürstenbehälter. Durch Verwendung von brennbaren Pigmentpasten oder Pigmentpasten, die potentiell explosive Dämpfe ausbreiten, kann ein Brand oder eine Explosion verursacht werden. -
Seite 9: Sicherheitssymbole An Der Maschine
Sicherheit HA450 / HA650 V. 1.1 Sicherheitssymbole an der Maschine Gefahr durch sich Handquetschgefahr drehende Teile Zentraler Erdungspunkt Fußquetschgefahr Lesen Sie das Handbuch Vorsicht Elektrische Gefahr Gebindetischschalter aufwärts/abwärts Anweisung Ein/aus Sicherheitssymbole im Handbuch WARNUNG WARNUNG Kann Personenverletzungen Fußquetschgefahr. verursachen. VORSICHT Hinweis Kann Maschinenschäden verursachen. -
Seite 10: Entsorgung Der Maschine
Sicherheit HA450 / HA650 V. 1.1 Entsorgung der Maschine 1. Sortieren Sie die Maschine, das Zubehör und die Verpackung für ein umweltverträgliches Recycling. 2. Entsorgen Sie die Maschine nicht über den Hausmüll. Entsorgen Sie die Maschine gemäß den regionalen Richtlinien. 3. -
Seite 11: Bedienerhandbuch
Bedienerhandbuch HA450 / HA650 V. 1.1 Bedienerhandbuch Beschreibung 3.1.1 Übersicht über die Maschine Obere Abdeckung Räder Kanister Bürstenbehälter Vordere Tür Seitentür Schalter Schloss Schalter der Schalterplatte M: Hebel der vorderen Tür Computerabdeckung Pumpe mit Düse Gebindetisch Anzeige innerhalb der vorderen Tür Stufe... -
Seite 12: Übersicht Über Die Bedienelemente
Bedienerhandbuch HA450 / HA650 V. 1.1 3.1.2 Übersicht über die Bedienelemente Not-Aus-Schalter Gebindetischschalter Computerschalter... -
Seite 13: Übersicht Über Die Maschine (Hinten)
Bedienerhandbuch HA450 / HA650 V. 1.1 3.1.3 Übersicht über die Maschine (hinten) Schloss Hintere Abdeckung Typenschild Netzeintritt 5-fach-Steckdose... -
Seite 14: Typenschild: Seriennummer
V. 1.1 3.1.4 Typenschild: Seriennummer Fast & Fluid Management B.V. IDEX Dispensing P.O. Box 220 2170 AE Sassenheim The Netherlands THE TINTING COMPANY www.fast-fluid.com Model XXXXX-XX (Xxxxxxx) Prod. Week XX-XXXX Serial No: XXXXXXXXX-XXXXXX 3.1.5 Typenschild: Einzelheiten Fast & Fluid Management B.V. -
Seite 15: Bedienung
Bedienerhandbuch HA450 / HA650 V. 1.1 Bedienung WARNUNG Drücken Sie nur in einem Notfall auf den Not-Aus- Schalter. Vergewissern Sie sich, dass das Problem behoben wurde, bevor Sie den Not-Aus-Schalter zurücksetzen. Wenn Sie den Not-Aus-Schalter zurücksetzen, startet die Maschine automatisch neu. Wenn die Maschine betriebsbereit ist, hören Sie einen doppelten Signalton. -
Seite 16: Platzieren Des Gebindes
Bedienerhandbuch HA450 / HA650 V. 1.1 3.2.2 Platzieren des Gebindes 1. Platzieren Sie das Gebinde (A) in der Mitte der Markierung (B) auf dem Gebindetisch. 3.2.3 Bewegen des Gebindetisches nach oben 1. Drücken und halten Sie den oberen Teil des Gebindetischschalters (A). -
Seite 17: Wartung
Bedienerhandbuch HA450 / HA650 V. 1.1 Wartung 3.3.1 Allgemeine Reinigung: Nach jedem Dosieren 1. Reinigen Sie die Maschine mit einem Lappen und entfernen Sie den gesamten vorbeigelaufenen Farbstoff bzw. alle anderen Flüssigkeiten. VORSICHT Verwenden Sie keine auf organischen Lösungsmitteln basierende Reinigungsmittel, um die lackierten Teile oder Kunststoffteile der Maschine zu reinigen. - Seite 18 Bedienerhandbuch HA450 / HA650 V. 1.1 Entfernen der Bürste 1. Entfernen Sie die Bürste aus dem Bürstenbehälter. Reinigung des Bürstenbehälters 1. Entfernen Sie die Flüssigkeit aus dem Bürstenbehälter. Folgen Sie zur Entsorgung der Flüssigkeit den regionalen Richtlinien. Füllen des Bürstenbehälters 1.
-
Seite 19: Reinigung Der Schalterplatte: Monatlich
Bedienerhandbuch HA450 / HA650 V. 1.1 Wiedereinsetzen des Bürstenbehälters 1. Setzen Sie den Bürstenbehälter wieder ein. 2. Schließen Sie die Seitentür. 3. Schließen Sie die Seitentür ab. 3.3.3 Reinigung der Schalterplatte: monatlich Öffnen der Abdeckungen 1. Öffnen Sie die Seitentür. Siehe § 3.3.2. 2. - Seite 20 Bedienerhandbuch HA450 / HA650 V. 1.1 Entfernen der Schalterplatte 1. Entfernen Sie die Schalterplatte (A). a. Heben Sie die Schalterplatte von den Schalterplattenschaltern. b. Ziehen Sie die Schalterplatte heraus. Reinigung der Schalterplatte 1. Reinigen Sie die Schalterplatte. Verwenden Sie einen Reinigungslappen mit einer nichtorganischen Reinigungsflüssigkeit.
-
Seite 21: Nachfüllen Eines Kanisters
Bedienerhandbuch HA450 / HA650 V. 1.1 3.3.4 Nachfüllen eines Kanisters WARNUNG Schlagen Sie im Materialsicherheitsdatenblatt (MSDS) der Pigmentpasten die erforderlichen Personenschutzmaßnahmen beim Umgang mit der Pigmentpaste nach. VORSICHT Vergewissern Sie sich, dass der Stand der Pigmentpaste im Kanister richtig ist. Ist ein Kanister leer, kann dies zu einem ungenauen Dosieren und/ oder einem Rezeptfehler führen. - Seite 22 Bedienerhandbuch HA450 / HA650 V. 1.1 VORSICHT Wird die Maschine heruntergefahren, wird auch der Rührmechanismus abgeschaltet, der dafür sorgt, dass die Pigmentpaste in einem optimalen Zustand gehalten wird. 3. Setzen Sie den Not-Aus-Schalter durch Drehen zurück. Die Maschine startet wieder automatisch. Hinweis Nach dem Zurücksetzen ist die Maschine wieder funktionsfähig, sobald Sie zwei...
-
Seite 23: Installation
Installation HA450 / HA650 V. 1.1 Installation Auspacken der Maschine 4.1.1 Entfernen des Kartons 1. Entfernen Sie den Karton (A) und das Plastik außen von der Maschine. 4.1.2 Entfernen der Transporthalterungen an der Vorderseite 1. Heben Sie die Abdeckung (A) an. 2. -
Seite 24: Entfernen Der Transporthalterungen Auf Der Rückseite
Installation HA450 / HA650 V. 1.1 4.1.3 Entfernen der Transporthalterungen auf der Rückseite 1. Öffnen Sie die hintere Abdeckung (A). Verwenden Sie den Schlüssel (B). 2. Entfernen Sie die hintere Abdeckung. Lassen Sie die hintere Abdeckung auf Sie zubewegen. Heben Sie die Abdeckung anschließend an. -
Seite 25: Entfernen Des Plastikschutzes Von Der Schalterplatte
Installation HA450 / HA650 V. 1.1 4.1.6 Entfernen des Plastikschutzes von der Schalterplatte 1. Öffnen Sie die Seitentür. Siehe § 3.3.2. 2. Entfernen Sie den Plastikschutz von der Schalterplatte. Positionieren der Maschine 4.2.1 Bewegen der Maschine mit einer Rampe (optional) an ihren Bestimmungsort 1. -
Seite 26: Platzieren Der Stufe
Installation HA450 / HA650 V. 1.1 4.2.3 Platzieren der Stufe 1. Platzieren Sie die Stufe von der linken Seite unter den Gebindetisch. 4.2.4 Drehen der Stufe 1. Drehen Sie die Stufe nach vorne. Installation des Computers 4.3.1 Öffnen der hinteren Abdeckung 1. -
Seite 27: Installation Des Computers
Installation HA450 / HA650 V. 1.1 4.3.2 Installation des Computers Hinweis Normalerweise sind im Computer bereits die richtige Software und die richtigen Treiber installiert. Falls nicht, schlagen Sie in den Anleitungen der Installationshandbücher Ihres Softwareanbieters nach. 1. Setzen Sie den Computer in die Maschine ein. 2. - Seite 28 Installation HA450 / HA650 V. 1.1...
-
Seite 29: Fehlersuche
Fehlersuche HA450 / HA650 V. 1.1 Fehlersuche Kontaktaufnahme mit dem Service 1. Suchen Sie das Typenschild an der Hinterseite der Maschine. Siehe § 3.1.5. 2. Notieren Sie sich die Modell- und Seriennummer der Maschine. 3. Wenden Sie sich an Ihren Händler oder Hersteller. Siehe www.fast-fluid.com. -
Seite 30: Fehlermeldungen Und Andere Störungen
Fehlersuche HA450 / HA650 V. 1.1 Problem Mögliche Ursache Abhilfe Die Seitentür ist während des Schließen Sie die Tür. Dosierens offen. Die vordere Tür ist während des Schließen Sie die Tür. Dosierens offen. Setzen Sie den Bürstenbehälter Der Bürstenbehälter fehlt. −−−−−... - Seite 31 Fehlersuche HA450 / HA650 V. 1.1 Problem Mögliche Ursache Mögliche Abhilfe Die Pumpe ist blockiert oder ein Auf der Anzeige steht E43 Motor-, Kabel- oder Sensorfehler Starten Sie die Maschine neu. ist aufgetreten. Ein Pumpen- (Motor/Kabel) oder Auf der Anzeige steht E44 Starten Sie die Maschine neu.
- Seite 32 Fehlersuche HA450 / HA650 V. 1.1...
-
Seite 33: Technische Daten
Technische Daten HA450 / HA650 V. 1.1 Technische Daten Allgemeine Spezifikationen Parameter Spezifikation HA450 HA650 Anzahl der Kanister (max.) Dosiervorgang Sequenziell Pumpentyp Harbil-Kolbenpumpe Reinigungssystem Automatisch Die verwendeten Materialien sind Wasser-, Universal- und Pigmentpasten auf Lösungsmittelbasis geeignet für Kanistergrößen [L] 2, 3, 6, 10 2, 3, 6, 10, 20 Pumpenkapazität [Unzen] 1, 2, 5, 10... -
Seite 34: Umgebungsbedingungen
Technische Daten HA450 / HA650 V. 1.1 Umgebungsbedingungen Parameter Spezifikation Temperatur [°C] +15 bis +40 Transporttemperatur der Leerkanister [°C] -25 bis +55 Höhe über Meeresspiegel [m], in Betrieb -10 bis 2000 Höhe über Meeresspiegel [m], betriebslos -10 bis 12000 Maximale relative Feuchtigkeit [RH], ohne Kondensation [%] Lärmpegel Parameter... -
Seite 35: Pumpenspezifikationen
Technische Daten HA450 / HA650 V. 1.1 Pumpenspezifikationen Parameter Spezifikation Pumpenkapazität [Unzen] Auflösung [ml/Schritt] 0,002 0,004 0,010 0,020 Maximale Durchflussgeschwindigkeit [L/min] 0,8-1 1,5-2 Minimale Dosierung [ml] 0,05 0,08 0,15 0,30 Düsendurchmesser klein-groß [mm] 2 & 4 2 & 4 2 & 4 Je nach Pigmentpaste... -
Seite 36: Schaltplan
Technische Daten HA450 / HA650 V. 1.1 Schaltplan BLUE BLUE BROWN BROWN...
