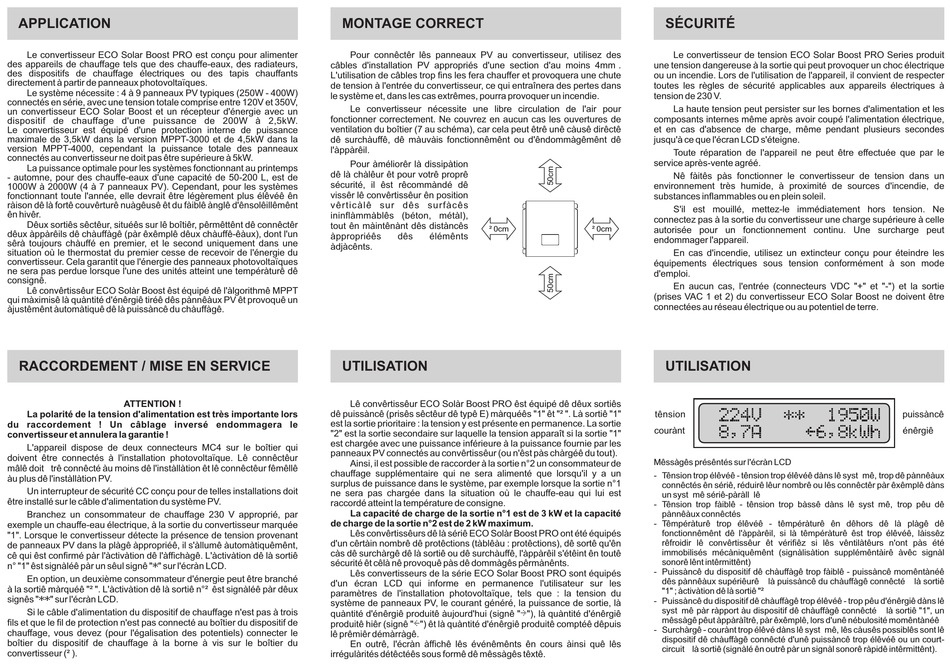

APPLICATION
Le convertisseur ECO Solar Boost PRO est conçu pour alimenter
des appareils de chauffage tels que des chauffe-eaux, des radiateurs,
des dispositifs de chauffage électriques ou des tapis chauffants
directement à partir de panneaux photovoltaïques.
Le système nécessite : 4 à 9 panneaux PV typiques (250W - 400W)
connectés en série, avec une tension totale comprise entre 120V et 350V,
un convertisseur ECO Solar Boost et un récepteur d'énergie avec un
dispositif de chauffage d'une puissance de 200W à 2,5kW.
Le convertisseur est équipé d'une protection interne de puissance
maximale de 3,5kW dans la version MPPT-3000 et de 4,5kW dans la
version MPPT-4000, cependant la puissance totale des panneaux
connectés au convertisseur ne doit pas être supérieure à 5kW.
L
a puissance optimale pour les systèmes fonctionnant au printemps
- automne, pour des chauffe-eaux d'une capacité de 50-200 L, est de
1000W à 2000W (4 à 7 panneaux PV). Cependant, pour les systèmes
fonctionnant toute l'année, elle devrait être légèrement pl
raison de la forte couverture nuageuse et du faible angle d'ensoleillement
en hiver.
Deux sorties secteur, situées sur le boîtier, permettent de connecter
deux appareils de chauffage (par exemple deux chauffe-eaux), dont l'un
sera toujours cha
uffé en premier, et le second uniquement dans une
situation où le thermostat du premier cesse de recevoir de l'énergie du
convertisseur. Cela garantit que l'énergie des panneaux photovoltaïques
ne sera pas perdue lorsque l'une des unités atteint une tempér
consigne.
Le convertisseur ECO Solar Boost est équipé de l'algorithme MPPT
qui maximise la quantité d'énergie tirée des panneaux PV et provoque un
ajustement automatique de la puissance du chauffage.
RACCORDEMENT / MISE EN SERVICE
ATTENTION !
La polarité de la tension d'alimentation est très importante lors
du raccordement ! Un câblage inversé endommagera le
convertisseur et annulera la garantie !
L'appareil dispose de deux connecteurs MC4 sur le boîtier qui
doivent être connectés à l'installation photovoltaïque.
mâle doit ê tre connecté au moins de l'installation et le connecteur femelle
au plus de l'installation PV.
Un interrupteur de sécurité CC conçu pour de telles installations doit
être installé sur le câble d'alimentation du système PV.
Branchez un consommateur de chauffage 230 V approprié, par
exemple un chauffe-eau électrique, à la sortie du convertisseur marquée
"1". Lorsque le convertisseur détecte la présence de tension provenant
de panneaux PV dans la p
lage appropriée, il s'allume automatiquement,
ce qui est confirmé par l'activation de l'affichage. L'activation de la sortie
n° "1" est signalée par un seul signe " " sur l'écran LCD.
*
En option, un deuxième consommateur d'énergie peut être branché
à la sor
tie marquée "2 ". L'activation de la sortie n°2 est signalée par deux
signes "
" sur l'écran LCD.
**
Si le câble d'alimentation du dispositif de chauffage n'est pas à trois
fils et que le fil de protection n'est pas connecté au boîtier du dispositif de
chauffage, vous devez (pour l'égalisation des potentiels) connecter le
boîtier du dispositif de chauffage à la borne à vis sur le boîtier du
convertisseur
(2 ).
MONTAGE CORRECT
Pour connecter les p
câbles d'installation PV appropriés d'une section d'au moins 4mm
L'utilisation de câbles trop fins les fera chauffer et provoquera une chute
de tension à l'entrée du convertisseur, ce qui entraînera des pertes dans
le système et, dans les cas extrêmes, pourra provoquer un incendie.
Le convertisseur nécessite une libre circulation de l'air pour
fonctionner correctement. Ne couvrez en aucun cas les ouvertures de
ventilation du boîtier (7 au schéma), car cela peut êt
de surchauffe, de mauvais fonctionnement ou d'endommagement de
l'appareil.
Pour améliorer la dissipation
de la chaleur et pour votre propre
sécurité, il est recommandé de
visser le convertisseur en position
us élevée en
verticale sur des surfaces
ininflammables (béton, métal),
tout en maintenant des distances
appropriées
des
adjacents.
ature de
UTILISATION
Le convertisseur ECO Solar Boost PRO est équipé de deux sorties
de puissance (prises secteur de type E) marquées "1" et "2 ". La sortie "1"
est la sortie prioritaire : la tension y est présente en permanence. La sortie
"2" est la sortie secondaire sur laquelle la tension apparaît si la sortie "1"
est chargée avec une puissance inférieure à la puissance fournie par les
panneaux PV connectés au
Le connecteur
Ainsi, il est possible de raccorder à la sortie n 2 un consommateur de
chauffage supplémentaire qui ne sera alimenté que lorsqu'il y a un
surplus de puissance dans le système, par exemple lorsque la sortie n 1
ne sera pas chargée dans la situation où le chauffe-eau qui lui est
raccordé atteint la température de consigne.
La capacité de charge de la sortie n°1 est de 3 kW et la capacité
de charge de la sortie n°2 est de 2 kW maximum.
Les convertisseurs de la série ECO Solar Boost PRO ont été équipés
d'un certain nombre de protections (tableau : protections), de sorte qu'en
cas de surcharge de la sortie ou de surchauffe, l'appareil s'éteint en toute
sécurité et cela ne provoque pas de dommages permanents.
Les conv
ertisseurs de la série ECO Solar Boost PRO sont équipés
d'un écran LCD qui informe en permanence l'utilisateur sur les
paramètres de l'installation photovoltaïque, tels que : la tension du
système de panneaux PV, le courant généré, la puissance de sortie,
quantité d'énergie produite aujourd'hui (signe " "), la quantité d'énergie
produite hier (signe " ") et la quantité d'énergie produite comptée depuis
«
le premier démarrage.
En outre, l'écran affiche les événements en cours ainsi que les
irrégularités détectées sous forme de messages texte.
anneaux PV au convertisseur, utilisez des
re une cause directe
2 0cm
2 0cm
éléments
convertisseur (ou n'est pas chargée du tout).
°
»
SÉCURITÉ
Le convertisseur de tension ECO Solar Boost PRO Series produit
².
une tension dangereuse à la sortie qui peut provoquer un choc électrique
ou un incendie. Lors de l'utilisation de l'appareil, il convient de respecter
toutes les règles de sécurité applicables aux appareils électriques à
tension de 230 V.
La haute tension peut persister sur les bornes d'alimentation et les
composants internes même après avoir coupé l'alimentation électrique,
et en cas d'absence de charge, même pendant plusieurs secondes
jusqu'à ce que l'écran LCD s'éteigne.
Toute réparation de l'appareil ne peut être effectuée que par le
service après-vente agréé
.
Ne faites pas f
onctionner le convertisseur de tension dans un
environnement très humide, à proximité de sources d'incendie, de
substances inflammables ou en plein soleil.
S'il est mouillé, mettez-le immédiatement hors tension. Ne
connectez pas à la sortie du convertisseur une charge supérieure à celle
autorisée pour un fonctionnement continu. Une surcharge peut
endommager l'appareil.
En cas d'incendie, utilisez un extincteur conçu pour éteindre les
équipements électriques sous tension conformément à son mode
d'emploi.
En
aucun cas, l'entrée (connecteurs VDC "+" et "-") et la sortie
(prises VAC 1 et 2) du convertisseur ECO Solar Boost ne doivent être
connectées au réseau électrique ou au potentiel de terre.
UTILISATION
tension
courant
Messages présentés sur l'écran LCD
-
Tension trop élevée - tension trop élevée dans le systè me, trop de panneaux
°
connectés en série, réduire leur nombre ou les connecter par exemple dans
un systè me série-parallè le
-
Tension trop faible - tension trop basse dans le systè me, trop peu de
panneaux connectés
-
Température trop élevée - température en dehors de la plage de
fonctionnement de l'appareil, si la température est trop élevée, laissez
refroidir le convertisseur et vérifiez si les ventilateurs n'ont pas été
immobilisés mécaniquement (signalisation supplémentaire avec signal
sonore lent intermittent)
-
Puissance du dispositif de chauffage trop faible - puissance momentanée
des panneaux supérieure à la puissance du chauffage connecté à la sortie
"1" ; activation de la sortie "2
-
Puissance du dispositif de chauffage trop élevée - trop peu d'énergie dans le
la
systè me par rapport au dispositif de chauffage connecté à la sortie "1", un
message peut apparaître, par exemple, lors d'une nébulosité momentanée
-
Surcharge - courant trop élevé dans le systè me, les causes possibles sont le
dispositif de chauffage connecté d'une puissance trop élevée ou un court-
circuit à la sortie (signalé en outre par un signal sonore rapide intermittent).
puissance
énergie
