Inhaltszusammenfassung für Rocrail GCA145

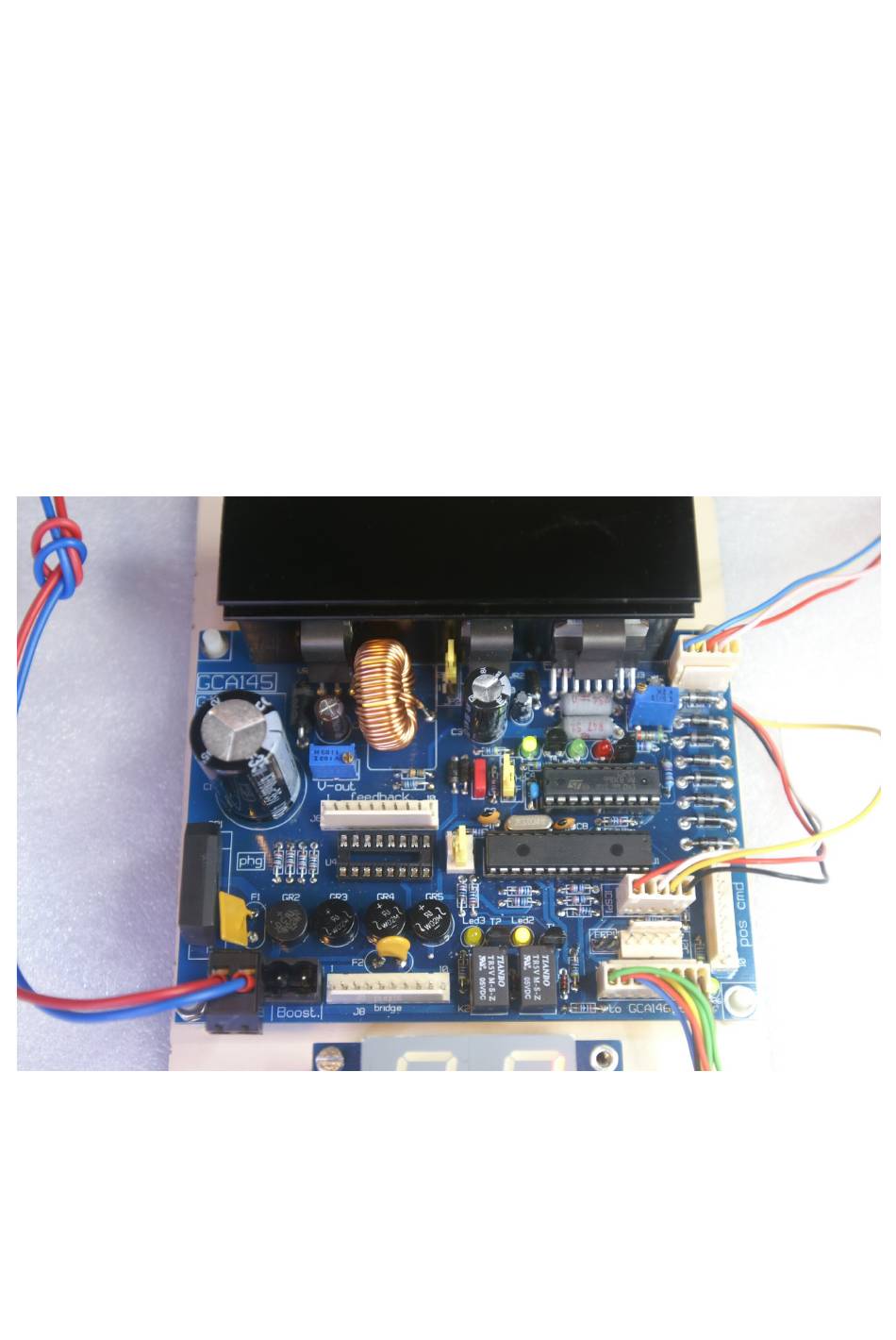

- Seite 1 Benutzer Anleitung für GCA145 / GCA145 Drehscheibe und Schiebebühne.
-
Seite 2: Firmware-Version
Schalter werden angeschlossen wie das in Appendix 1 gezeichnet ist. Bitte beachte das MGV145 und GCA145 etwas unterschiedlich angeschlossen werden. Beide Schalter werden angeschlossen an ICSP1 2) Drehscheiben brauchen nur einer Schalter, um das Null-Punkt zu erfinden, Schalter auch hier wie in Appendix 1 angegeben anschliessen. - Seite 3 Einstellung von alle genaue Postionen. Menü Einstellung aktivieren und Knopf drücken bis Programm 1 vor ist. Jetzt der • gewünschte Zahl der Schienanschlüsse einstellen. Der erste Schienen (nr 1) ist immer der erste die man näht von null-Punkt aus gesehen. •...
- Seite 4 Platinen Unterschied zwischen MGV145 and GCA145.. Praktische Erfahrungen von viele zufrieden Benutzer (Dank zu Alle!) haben geleitet nach einige kleine Aenderungen bei neu Produktion dieser Platine. In Grunde, diese Aenderungen machen beide Platinen 100% kompatibel. Kleinen Aenderungen sind jedoch durchgeführt.
- Seite 5 Led Anzeigen. MGV145 Platine hat nur 1 led, der einfach Speisung signaliert. GCA145 Platine hat 6 Leds. Led1 Speisung Eingeschaltet • Led2 Brücken Spannung eingeschaltet • Led3 Umgekehrte Brücken Spannung eingeschaltet • Led4 Motor läuft forwärts • Led5 Motor läuft rückwärts •...
- Seite 6 Fein Einstellungen von Positionen. Die einzige Positionen lassen sich einfach korrigieren. Erst gewünschte Position wahlen und Knopf drücken. Einstellungen einschalten und Knopf drücken bis Menü 0 vor ist. Jetzt ist die heutige Position ganz genau zu korrigieren mir der Knopf. Programm Schalter wieder ausschalten.
- Seite 7 Liste von Menüs. Folgende Menüs sind zu wahlen: 0) Korrigierung von aktuelle Position. Mit Knopf kann Schiebebühne oder Drehscheibe ganz richtig justiert werden. Wird automatsch gespeichert in Eeprom bei verlassen des Menüs. Bitte bedenke daran Menü nicht zu lange aktiv zu lassen, weil der Motor konstant bekräftigt bleibt, und deshalb zu warm werden kann.
- Seite 8 1 : Drehscheibe, ohne 'kurzer Weg' Option. Drehscheibe passiert niemals Null-Punkt. 2 : Drehscheibe , mit limitierter 'kurzer Weg'Option. In eine Richtung kann maximal 4 Mal der Null-Position passiert werden. Sonnst wird langer weg genommen. 3 : Drehscheibe mit unlimitierte Null-Punkt Passage. Dies ist der Einstellung für Drehscheiben mit Schleppkontakte.
- Seite 9 Not- / Sicherheit Schalter Als GCA145 einer Fiddle Yard in grossere Form benutzt wird, speziell wenn Publikum in der nähe ist, wird es vielleicht notwendig einer Notstopp Option zu haben. Ein Schalter parellel an Max Limit Schalter angeschlossen ist dafür möglich.
- Seite 10 Appendix 1: Anschluss von Limiet Schalter.
- Seite 11 Appendix 2: Kontroll Typen. Um eine richtige Kontrolle zu bekommen, ist diese Einstellung gemacht. Unterschiedliche Typen sind: Kontroll Type 1: Drehscheibe ohne 'kurzer weg' Option. Drehscheibe passiert niemals Null-Punkt Schalter. Kontroll Type 2: Drehscheibe kann kurzer weg berechnen und drehenm, aber limitiert in maximal 4 Umdrehungen in Reihe in einer Richtung.
- Seite 12 Appendix 3 : Motor Spannung : Einstellung der Motor Spannung wird gemacht mit P1. Kan eingestellet werden von 5 bis 24 Volt. Mit einen Trafo von 16-18V ist maximal Spannung nicht erreichbar. Ist auch nicht notwendig denn meiste Motore sind entweder 5 oder 12 Volt. Ist höhere Spannung gewünscht, dann bitte mit peter@phgiling.net mailen.
- Seite 13 Appendix 4: Ausgang Strom: Diese Beschreibung ist nur wichtig für GCA145 Platine. 1. Unbekannter Motor Strom: Hier soll mann etwas experimentieren. Stelle zuerst P2 einige Malen rechts drehen, bis leuchtes Klicken gehört wird. Es steht jetzt auf maximal Strom. Jetzt, weil motor dreht, P2 jedes mal 1 Umdreh links drehen, bis Motor keinen Kraft mehr hat.
