System FlairlinePlus mit Winkellaschen für Fenster mit Wassernase

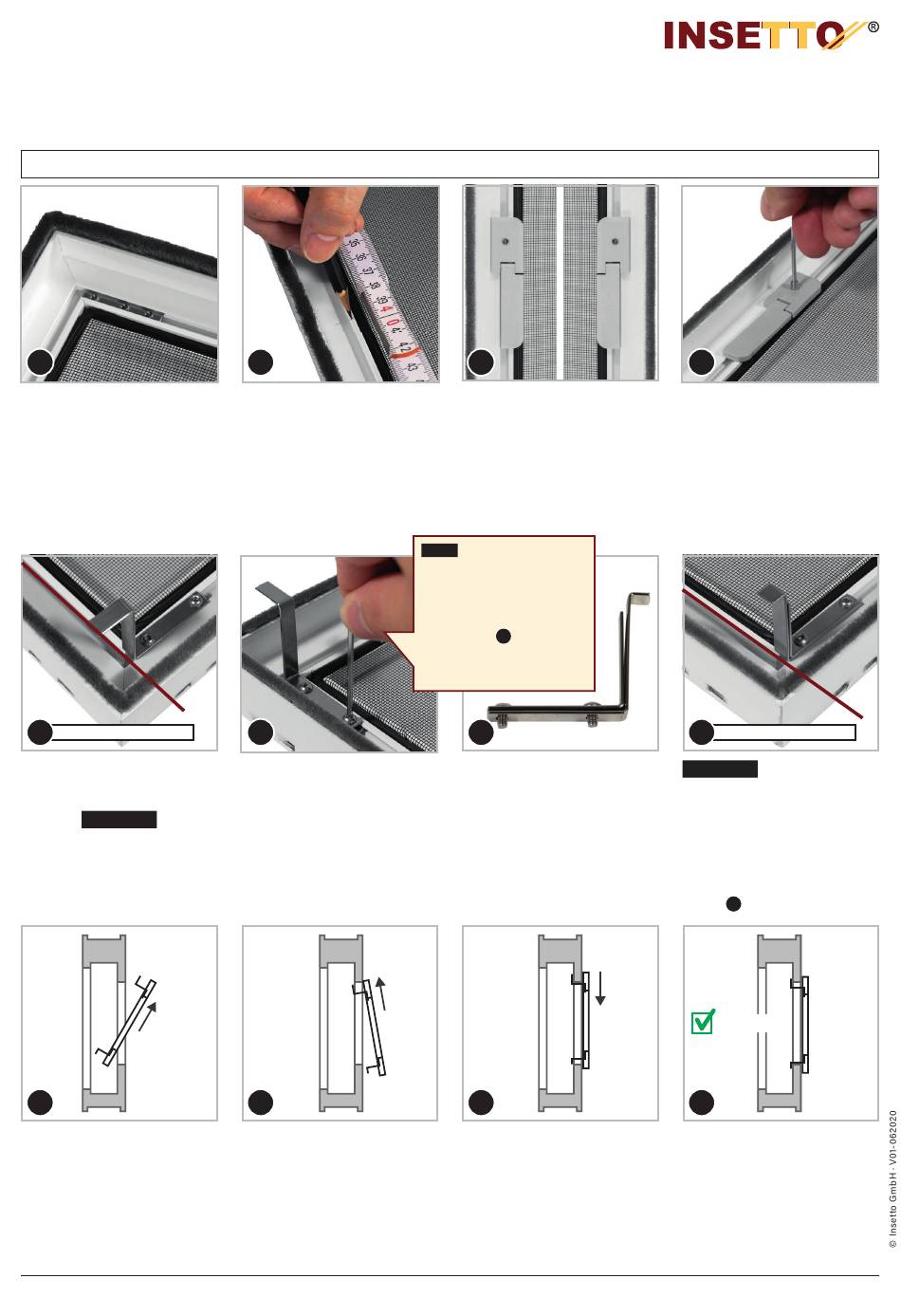

Montageanleitung für Typ T-F-KS
Montage
1
Schieben Sie die sog. Schlitten
für die Befestigung der Winkel-
laschen in die Ecken des Rah-
mens. In jeder Rahmenecke soll
ein Schlitten sein. Ermitteln Sie
dann mit Hilfe eines Maßstabes
die Mitte Ihres Rahmens in der
Höhe.
5
Bild zeigt Winkellasche oben
Die Winkellaschen mit dem
etwas längeren Schenkel sind
für oben, die mit dem kürzeren
für unten.
Schieben
ACHTUNG
Sie die Winkellaschen nicht
bis zum äußersten Ende der
Profilnut, sondern nur bis zur
Innenkante! Sonst lässt sich der
Rahmen später nicht einhängen.
9
Heben Sie den Rahmen
komplett aus dem Fenster.
Insetto GmbH · Äußere Ansbacher Str. 5 · 91629 Weihenzell · www.insetto.eu
2
Markieren Sie die Mitte des
Rahmens in der Höhe mit einem
Stift (z. B. Bleistift).
6
Nehmen Sie zwei der Schrauben
und befestigen Sie damit die
Winkellaschen für oben an der
entsprechenden Position mit
dem mitgelieferten Sechskant-
schlüssel.
10
Schieben Sie diesen danach mit
den oberen Winkellaschen zu-
erst in die obere Fensterfalz ein.
3
Legen Sie die beiden Griff e wie
abgebildet auf die von Ihnen
markierte Stelle am Rahmen auf.
Drücken Sie die Griff e vorsichtig
in die Nut ein.
Am einfachsten ist es,
TIPP
wenn Sie die zwei Schrauben
bereits vorher in die Löcher
der Winkellasche einstecken
und dann die Winkellasche
mitsamt den Schrauben über
den in Schritt
positionierten
3
Schlitten halten – dadurch
lassen sich die Schrauben
leichter anbringen.
7
Nehmen Sie nun die Winkel-
laschen für unten her und
positionieren sie auf diesen
(nicht darunter) je eine Ver-
stärkung. Stecken Sie dann die
übrigen Schrauben locker in die
Löcher der Verstärkungen und
der Winkellaschen (siehe Bild).
11
Anschließend ziehen Sie das
Fliegengitter an den Fenster-
rahmen heran und hängen es
über den unteren Fensterfalz
ein.
4
Drehen Sie nun die im Griff
befindliche Schraube mit dem
mitgelieferten Innensechskant
„mit Gefühl" fest – drehen Sie
die Schraube nur so weit, bis
diese fast im Griff verschwindet.
Damit wird der Griff an seiner
Position fixiert.
8
Bild zeigt Winkellasche unten
Schieben Sie die
ACHTUNG
Winkellaschen auch hier nicht
bis zum äußersten Ende der
Profilnut, sondern wieder nur
bis zur Innenkante! Schrauben
Sie die unteren Winkellaschen
mit den Verstärkungen in den
Schlitten an, wie in Montage-
schritt
.
6
FERTIG
12
Nun können Sie den Rahmen
loslassen. Ihr Fenster kann mit
angebrachtem Fliegengitter
geschlossen werden. Die
Winkellaschen drücken sich
sanft in die Gummidichtung
des Fensterrahmens / Fenster-
flügels.
Seite 2/2
