FIBERDECK BOSTON Montageanleitung Seite 4

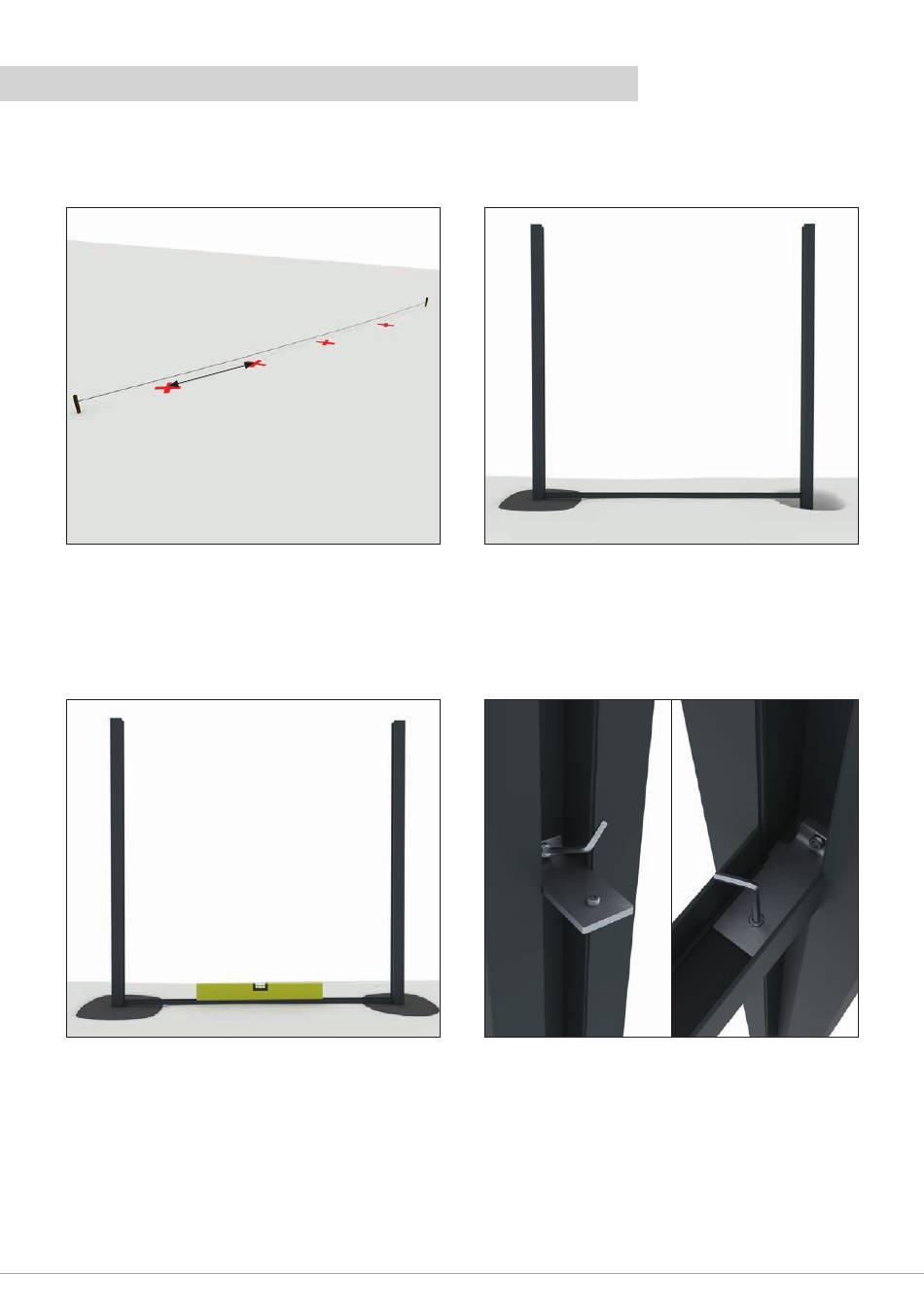

1 - MONTAGE VON PFOSTEN MIT BETONVERGUSS
1 - Zeichnen Sie die Position des Sichtschutzes mit einer Kreideli-
nie auf den Boden und markieren Sie die Position der Pfosten
mit der Sprühdose alle 182,5 cm. Graben Sie Löcher von ca. 50
cm Tiefe und 40 cm Durchmesser, in denen die Pfosten posi-
tioniert werden.
182,5 cm
3 - Überprüfen Sie das Lot mit einer Wasserwaage. Stellen Sie
die Höhe des Pfostens in Bezug auf den Boden so ein, dass er
184 cm hochragt. Das Verhältnis zwischen Pfostenhöhe und
gewünschter Höhe des Sichtschutzzauns ist der "Tabelle 1" zu
entnehmen.
5 - Richten Sie die untere Schiene mit einer Wasserwaage in der richtigen Höhe horizontal aus und ziehen Sie dann die Verbindungsstücke
mit dem Inbusschlüssel M6 am Pfosten fest. Auf beiden Seiten jeder Verbund-/Aluminiumpaneele ist ein Mindestdehnungsabstand von
5 mm vorgesehen. Bei Höhenunterschieden ist es möglich, eine auf Länge geschnittene Endleiste zu verwenden.
6 - Setzen Sie die Aluminium- oder Verbundpaneelen je nach dem gewählten Muster ein. Setzen Sie die erste Paneele in die untere Schiene
ein und wiederholen Sie den Vorgang mit den anderen Paneelen. Überprüfen Sie das Vorhandensein einer verzinkten Stahlverstärkung
bei jeder vierten Paneele.
4/12 | Montageanleitung - Sichtschutz aus Verbundholz BOSTON Fiberdeck
2 - Positionieren Sie den ersten Pfosten und füllen Sie das Loch
mit vorbereitetem Trockenbeton (1 Volumeneinheit Zement,
2,5 Sand, 3,5 Kies, 0,5 Wasser).
4 - Montage der ersten Paneele (1 Pfosten + 1 Pfostenträger).
Positionieren Sie die untere Schiene auf dem Boden in einem
Abstand von 2 cm vom Boden. Befestigen Sie das zuvor in den
Pfosten eingesetzte Verbindungsstück. Verwenden Sie einen
Inbusschlüssel M6.
/ V1.19
®
