Verwandte Anleitungen für Exeta ergoSMART
Inhaltszusammenfassung für Exeta ergoSMART

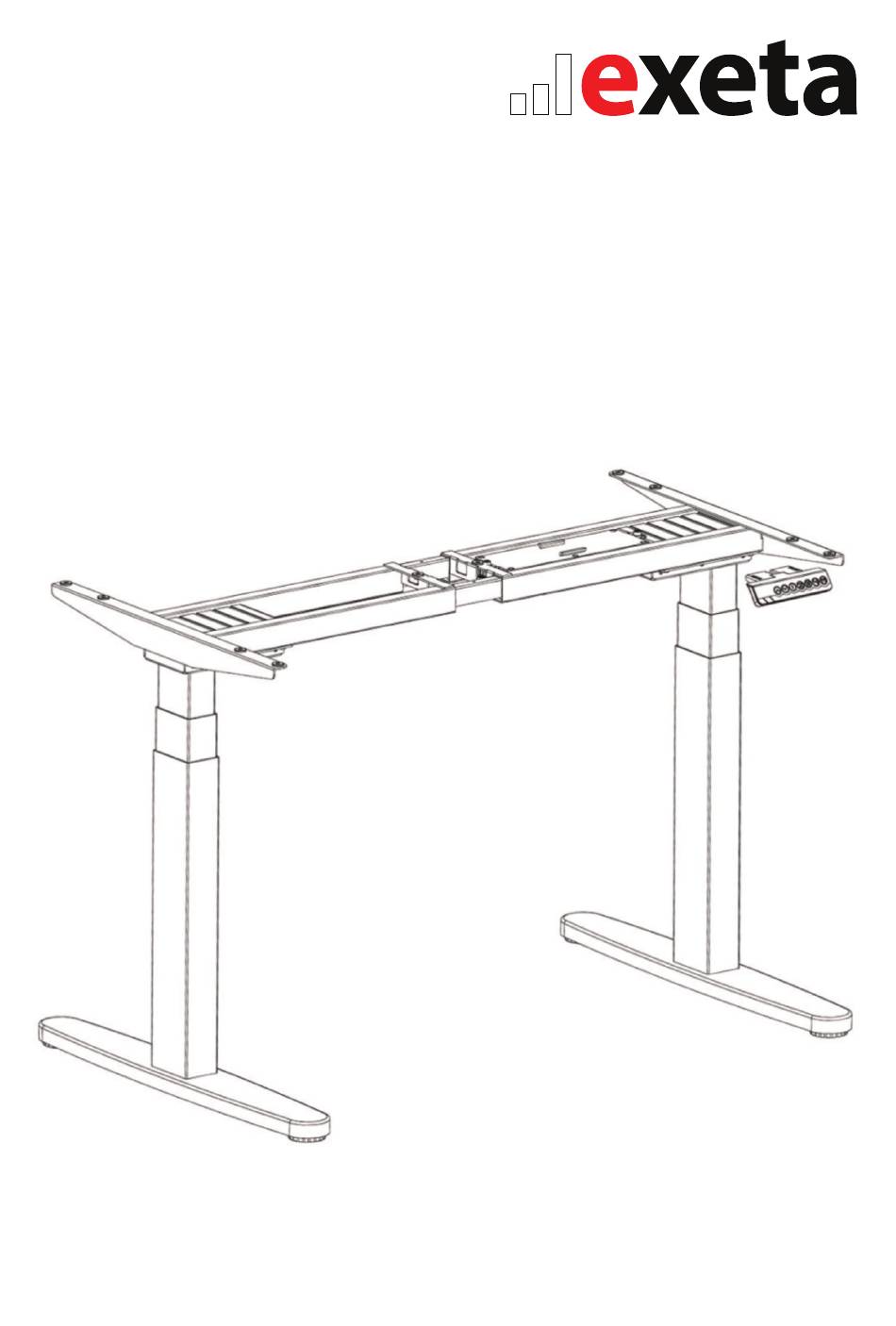

- Seite 1 Montageanleitung Elektrisch höhenverstellbares Tischgestell mit Dual-Motor Modell ergoSMART...
-
Seite 2: Warnhinweise
Warnhinweise Für die Montage sind mindestens 2 Personen erforderlich. Lesen Sie die gesamte Aufbauanleitung sorgfältig durch, bevor Sie mit der Montage und Inbetriebnahme beginnen. Das höhenverstellbare Tischgestell besitzt elektrische Motoren und ist nur für die Nutzung in Innenräumen vorgesehen. Stellen Sie sicher, dass keine Hindernisse im Weg stehen und die Tischplatte nicht mit Wänden in Berührung kommt. -
Seite 3: Lieferumfang
Lieferumfang Teil Bezeichnung Stückzahl Sicherheitshinweise Bein Fuß Halten Sie alle elektrischen Bauteile fern von Flüssigkeiten, da verstellbares Verletzungsgefahr und das Risiko eines Stromschlags bestehen. Teleskoprahmenende Teleskoprahmenmittelschiene Halten Sie Kinder fern von dem elektrisch höhenverstellbaren Tisch, der Controlbox oder dem Bedienelement, da Verletzungsgefahr besteht. Tischplattenhalter Controlbox Dieses Produkt darf von Menschen mit körperlichen, sensorischen oder... - Seite 4 Legen Sie die Tischplattenhalter (Teil 5) und den Teleskoprahmen, wie im Bild, mit der Oberseite nach unten. Schieben Sie die Tischplattenhalter an den Laschen in Befestigen Sie jeden Fuß (Teil 2) mit jeweils die Teleskoprahmenenden (Teil 3). 4 Schrauben (Teil 10) und ziehen Sie die Schrauben kreuzweise an.
- Seite 5 Sichern Sie die Mittelschienen (Teil 4) an beiden Teleskoprahmenenden mit den 8 Vergewissern Sie sich, dass das Tischgestell zentriert auf der Tischplatte steht und vormontierten Madenschrauben (Teil 11), von denen sich 4 auf jeder Seite befinden. an den Bohrlöchern ausgerichtet ist. Befestigen Sie die Tischplatte mit 4 Schrauben (Teil 12).
- Seite 6 Überdrehen Sie im nächsten Schritt die Schrauben nicht, da der Kunststoff der Controlbox (Teil 6) sonst brechen könnte. Befestigen Sie die Controlbox mit 2 Schrauben (Teil 12). Verbinden Sie die Kabel wie in der Abbildung. Verwenden Sie die selbstklebenden Kabelklemmen (Teil 13), damit die Kabel nicht durchhängen. Drehen Sie den montierten Schreibtisch mit zwei Personen auf die richtige Seite herum.
-
Seite 7: Bedienung Des Bedienelements
Bedienung des Bedienelements Technische Daten Breite einstellbar: 100 cm-170 cm Aufwärtstaste Memorytaste Höhe einstellbar: 63 cm-129 cm Tiefe: 70 cm Tragkraft: 120 kg Geschwindigkeit: 38 mm/s Auslastung: 10 % (2 Min. an, 18 Min. aus) Speichertasten 1-4 Abwärtstaste 1. Durchführen des Resets 3. - Seite 8 Fehlerbehebung Menü Einstellbereich Anmerkungen Bei einem Reset-Vorgang muss Wenn der Schreibtisch nicht reagiert, wenn Sie versuchen, die Höhe zu verstellen, der Tisch über die eingestellte oder wenn auf der Anzeige eine Fehlermeldung erscheint, überprüfen Sie, ob alle Minimalhöhe hinaus vollständig Kabel richtig verbunden sind (Kabel an Beinen, Kabel an Controlbox).
-
Seite 9: Fehlermeldung
Fehlerbehebung Fehlermeldung Beschreibung Lösung Entfernen Sie Gegenstände vom E11 E21 E31 Überlastungsschutz Im Folgenden sind die Fehlermeldungen aufgeführt, die auf dem Display Tisch. erscheinen können. Führen Sie ein Reset durch. E12 E22 E32 Motoröffnungsphase Besteht die Meldung weiterhin, ersetzen Sie das Bein. Fehlermeldung Beschreibung Lösung... - Seite 10 Bei einem Stromausfall oder wenn der Netzstecker gezogen ist, kann ein manuelles Reset erforderlich sein (siehe Anweisungen zum Reset oben). Dieses Produkt ist für einen Auslastungsgrad von 10 % ausgelegt (2 Min. an, 18 Min. aus). Halten Sie Kinder fern von dem elektrisch höhenverstellbaren Tisch, der Controlbox oder dem Bedienelement, da Verletzungsgefahr und das Risiko eines Stromschlags bestehen.
- Seite 11 Kontaktinformationen: Naassan Com GmbH Johanniskirchstraße 90 45329 Essen Bei Fragen erreichen Sie uns unter E-Mail: kundenservice@der-ergotisch.de Telefon: 0201-24 33 93 11...
