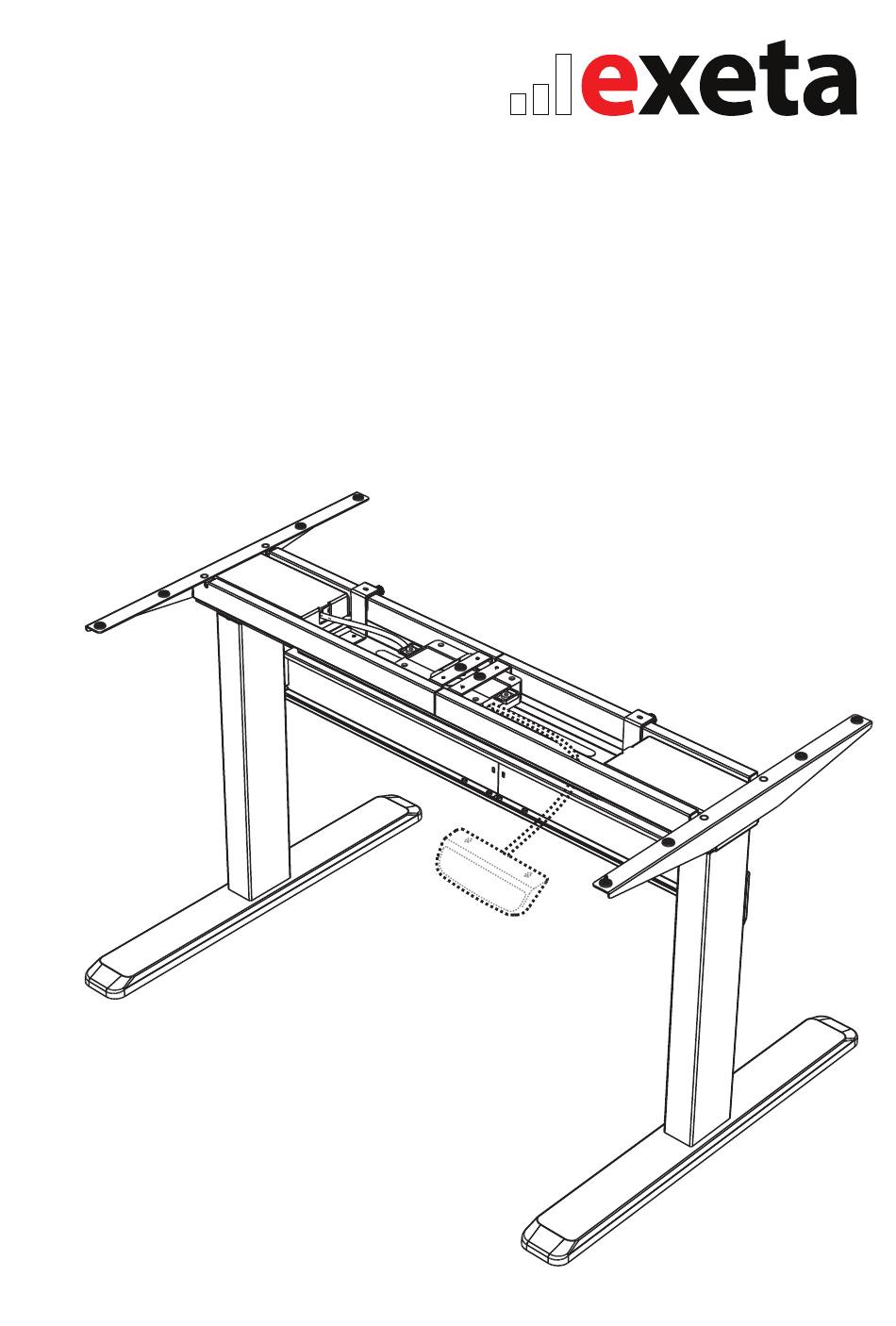

- Seite 1 Montageanleitung Elektrisch höhenverstellbares Tischgestell mit Dual-Motor Modell ergoPRO...
-
Seite 2: Elektrische Sicherheitshinweise
Vorwort Elektrische Sicherheitshinweise Das elektrisch höhenverstellbare Tischgestell besteht aus einem massiven Das Produkt wird mit Strom betrieben. Lesen Sie die Gebrauchsanleitung Stahlrahmen und einem motorisierten Höhenverstellsystem. sorgfältig, um Verbrennungen, Feuer oder Stromschläge zu vermeiden. Lesen Sie die gesamte Aufbauanleitung sorgfältig durch, bevor Sie mit der Montage beginnen, um den sicheren und richtigen Gebrauch des Systems •... -
Seite 3: Vorbereitung
Lieferumfang Vorbereitung Spezifikationen, die Sie wissen müssen: Teleskoprahmen Tischplattenträger höhenverstellbares Tischbein Tragkraft 125 kg Input 100-240V Betriebstemperatur -5°C-40°C Werkzeug, das Sie für die Montage benötigen: höhenverstellbares Tischbein Halterung für Controlbox Controlbox Wasserwaage Inbusschlüssel Bohrer Kreuzschlitz- schraubendreher (im Lieferumfang) Was Sie vor der Montage haben sollten: Stromkabel Kabelkanal Aufhängung... -
Seite 4: Montage Der Tischplattenträger
Montage der Tischplattenträger Einstellen des Rahmens Teil 1/2 Unterlage Lösen Sie die Sechskantschrauben, die die verstellbare Verbindung fixieren. Nehmen Sie die Schrauben aber nicht vollständig heraus. • Bereiten Sie eine geräumige Fläche für die Montage vor und legen Sie eine Unterlage auf den Boden, um Kratzer zu vermeiden. -
Seite 5: Bohren Der Befestigungslöcher
Einstellen des Rahmens Bohren der Befestigungslöcher Teil 2/2 Verwenden Sie einen Bohrer, um Löcher in die Unterseite der Tischplatte durch die 8 Löcher in den Tischplattenträgern zu bohren. Bohrer Ziehen Sie die Schrauben wieder fest, um die Anpassung abzuschließen. Hinweis: Die Tiefe der Bohrungen sollte mehr als 10 mm und der Durchmesser weniger als 3 mm betragen. -
Seite 6: Montage Der Beine
Montage der Beine Montage der Querstrebe Befestigen Sie die Beine mit dem Teleskoprahmen Befestigen Sie die Querstrebe an den Tischbeinen Verwenden Sie hierzu die 8 Schrauben mit dem Inbusschlüssel Verwenden Sie hierzu die 4 Schrauben mit dem Inbusschlüssel... -
Seite 7: Montage Der Füße
Montage der Füße Montage der Halterung • Richten Sie die Löcher der Halterung an den Löchern wie im Bild aus. • Befestigen Sie die Halterung an dem Teleskoprahmen mit den 2 Schrauben und verwenden Sie hierzu einen • Legen Sie den Fuß auf die Unterseite des Beins und richten Sie die Löcher am Kreuzschlitzschraubendreher. -
Seite 8: Anbringen Der Controlbox
Anbringen der Controlbox Anbringen der Controlbox Teil 1/3 Teil 2/3 • Drehen Sie das Tischgestell um, so dass der Teleskoprahmen nach oben zeigt. Hierzu werden mindestens 2 Personen benötigt. Dreht nur eine Person das Tischgestell um, kann es zu ernsten Verletzungen kommen. -
Seite 9: Montage Der Aufhängungen Am Kabelkanal
Anbringen der Controlbox Montage der Aufhängungen am Kabelkanal Teil 3/3 Teil 1/2 • Der Pfeil zeigt die Richtung an, in die die Controlbox geschoben wird. Folgen Sie der Pfeilrichtung, um die Conrolbox zu befestigen. • Richten Sie die Löcher der Aufhängungen an den Löchern des Kabelkanals aus. -
Seite 10: Montage Der Tischplatte
Montage der Aufhängungen Montage der Tischplatte am Kabelkanal Teil 1/3 Teil 2/2 • Befestigen Sie die Antivibrationspads auf der Oberseite des Teleskoprahmens in den 10 abgebildeten Positionen. • Ziehen Sie die Drehknöpfe der Aufhängungen fest. - Seite 11 Montage der Tischplatte Montage der Tischplatte Teil 2/3 Teil 3/3 • Richten Sie die zuvor gebohrten Löcher an den Löchern des Tischplattenträgers • Befestigen Sie das Bedienelement mit den 2 Schrauben mit dem Bohrer. aus. Führen Sie 4 der Schrauben von unten in die Löcher ein und ziehen Sie •...
-
Seite 12: Anpassung Der Ebene
Anpassung der Ebene Höheneinstellung • Auf der Unterseite von jedem Fuß befinden sich jeweils 2 Gewindegleiter. • Schließen Sie den Tisch am Strom an. Wenn der Boden nicht eben ist, drehen Sie für die Anpassung einfach an den • Sie können den höhenverstellbaren Schreibtisch nun Gewindegleitern, um den Tisch zu stabilisieren. -
Seite 13: Digitales Bedienelement Für Elektrisch Höhenverstellbare Tische
Digitales Bedienelement Bedienung des Bedienelements für elektrisch höhenverstellbare Tische Bedienungsanleitung 1. Durchführen des Resets WICHTIG: Führen Sie vor der ersten Nutzung des Tisches ein Reset durch. Drücken Sie „▲“ und „▼“ gleichzeitig. Es ertönt ein Signalton und auf dem Display erscheint „RST“. -
Seite 14: Fehlermeldung
4. Speicherfunktion Fehlerbehebung Stellen Sie den Tisch auf die gewünschte Höhe ein und drücken Sie anschließend die Taste „M“. Auf dem Display erscheint „S-“. Drücken Sie nun die Memory-Taste „1“, „2“ Vorbemerkung: oder „3“. Diese Reparaturanleitung soll Ihnen helfen, kleinere Probleme zu erkennen Wenn Sie anschließend „1“, „2“... -
Seite 15: Technische Daten
Technische Daten Fehlermeldung Beschreibung Lösung Unterbrechen Sie kurz die Stromzufuhr. Besteht das Breite einstellbar: 100-170 cm E12/E22 Elektrisches Problem Problem weiterhin, ersetzen Sie die Höhe einstellbar: 62-128 cm Controlbox. Tiefe: 70 cm Prüfen Sie die Verbindung oder ersetzen Sie die Tragkraft: 125 kg E13/E23... -
Seite 16: Benutzerdefinierte Einstellungen
Benutzerdefinierte Hinweis: Um einen benutzerdefinierten Vorgang abzubrechen, drücken Sie die Taste „T“ oder warten Sie ca. 8 Sekunden, bis die Anzeige automatisch zurückgeht Einstellungen und die Höhe des Schreibtischs anzeigt. Die im benutzerdefinierten Modus angezeigte Minimal- und Maximalhöhe beinhaltet nicht die Dicke der Tischplatte. Einstellen der Einstellen der Einstellen der... - Seite 17 Kontaktinformationen: Naassan Com GmbH Johanniskirchstraße 90 45329 Essen Bei Fragen erreichen Sie uns unter E-Mail: kundenservice@der-ergotisch.de Telefon: 0201-24 33 93 11...
