Inhaltszusammenfassung für rameder 8.30.07.9001

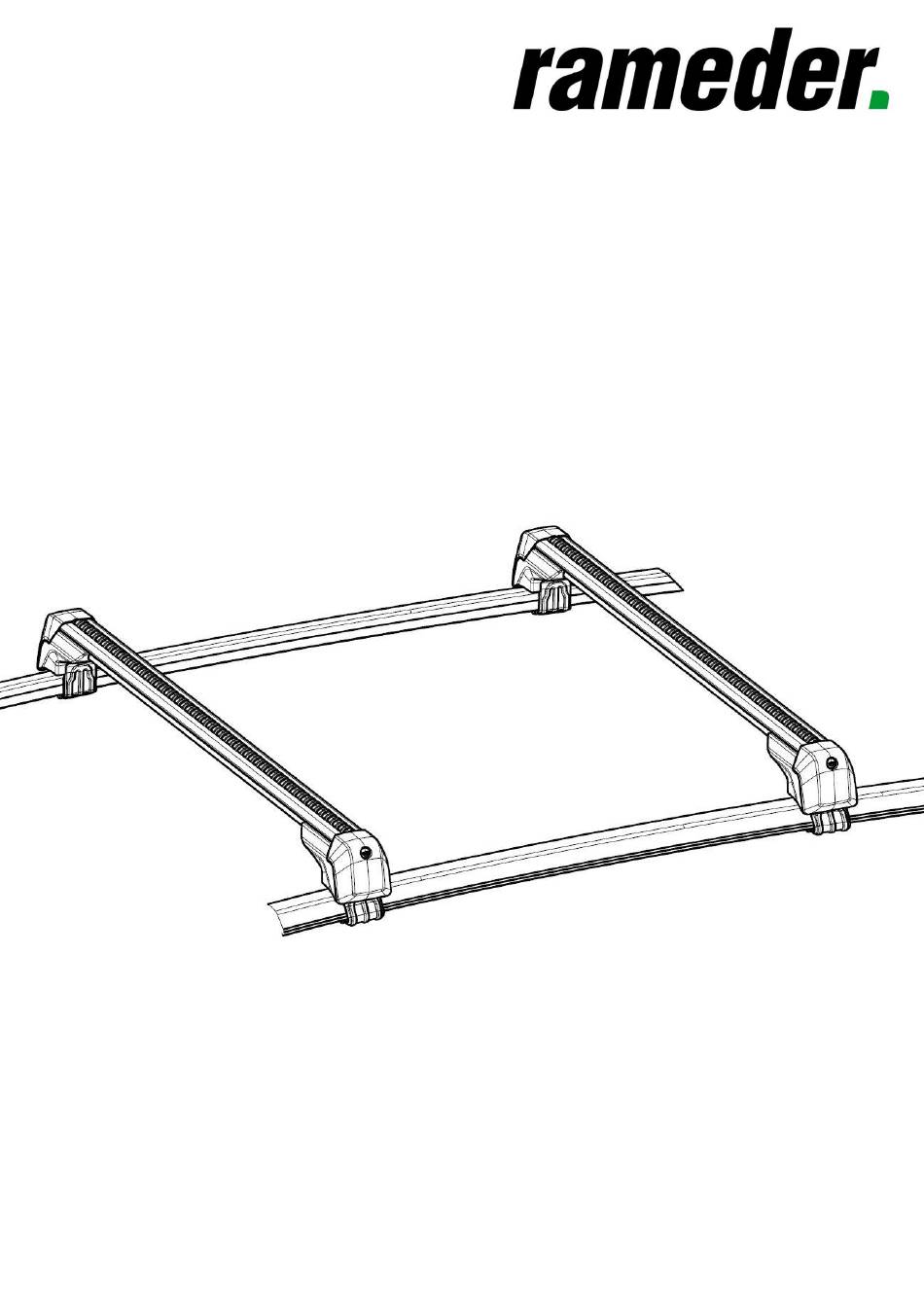

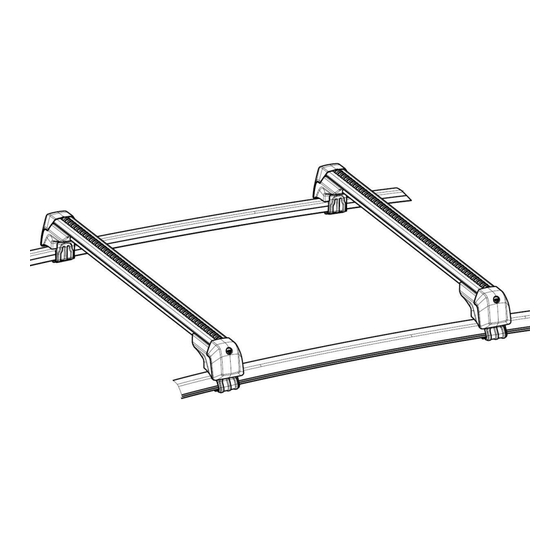

- Seite 1 Bedienungsanleitung Dachträger Seat Tarraco 2018 Carrier Bars Seat Tarraco 2018 Teilenummer 8.30.07.9001 Part Number 8.30.07.9001 Änderungen dem Lieferumfanges vorbehalten. The scope of delivery is subject to change without notice.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Allgemeine Hinweise 2. Vor der Erstmontage 3. Sicherheitshinweise 4. Lieferumfang 5. Montage 6. Technische Daten 7. Pflegehinweise 8. Umwelthinweise Table of contents: 1. General information 2. Before initial assembly 3. Safety instructions 4. Scope of delivery 5. Assembly 6. -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise 1.1. Zu dieser Anleitung: Diese Anleitung enthält wichtige Informationen, Ratschläge, Anweisungen und WARNHINWEISE zur Montage und Benutzung der Tragstäbe an Ihrem Fahrzeug, die unbedingt eingehalten werden müssen. Bitte lesen und beachten Sie auch die in dieser Anleitung und dem Fahrzeughandbuch enthaltenen Informationen und Warnhinweise hinsichtlich sachgemäßer Montage und Gebrauch der Tragstäbe. -
Seite 4: Sicherheitshinweise
3. Sicherheitshinweise Durch unsachgemäße Montage oder Benutzung der Tragstäbe können diese vom Fahrzeug fallen und einen Unfall oder schwere Körperverletzungen verursachen. Montieren Sie Tragstäbe und Zubehör stets sorgfältig, unter Befolgung der beiliegenden Anleitung für Tragstäbe, und beachten Sie alle WARNHINWEISE. Prüfen Sie vor der Montage der Tragstäbe, dass die Dachreling Ihres Fahrzeugs eine Breite von 55 mm (2.16 inch) hat. -
Seite 5: Lieferumfang
Vergewissern Sie sich immer, dass Lasten ordnungsgemäß verteilt sind, dass sich schwerere Gegenstände im Fahrzeug in der Nähe der Vorderseite befinden und schwerere Gegenstände auf den Tragstäben in der Nähe der Mitte befestigt sind. Befördern Sie niemals Lasten die breiter als die Tragstäbe sind. Verbinden Sie die Tragstäbe nie so, dass sie sich verspannen. -
Seite 6: Montage
5. Montage Warnung: Durch unsachgemäße Montage oder Benutzung der Tragstäbe können diese vom Fahrzeug fallen und einen Unfall oder schwere Körperverletzungen verursachen. Prüfen Sie vor der Montage der Tragstäbe, dass die Dachreling Ihres Fahrzeugs eine Breite von 55 mm (2.16 inch) hat. - Seite 7 Hinweis: An der Innenseite der Dachreling befinden sich jeweils zwei Dreiecke. Die Tragstäbe dürfen nur in den markierten Bereichen befestigt werden. Alle Stützfüße müssen zwischen den entsprechenden Dreiecken eingreifen. (a= 25mm; b = 750mm) Die Tragstäbe dürfen nicht im Bereich der Relingfüße befestigt werden. Dachreling im Bereich der Tragstabauflage vor Montage reinigen.
-
Seite 8: Technische Daten
Warnung: Die Krallen der Tragstabfüße müssen die Reling an der Unterseite vollständig umschließen. Die jeweils äußere Kralle darf nicht an der Relingnut angesetzt werden. 1. Zuerst in allen Stützfüßen die Spannschrauben handfest anziehen. Anschließend nacheinander in allen Stützfüßen die Spannschrauben mit dem Drehmomentschlüssel auf 6 Nm anziehen. Die beiden 2. -
Seite 9: Pflegehinweise
7. Pflegehinweise Halten Sie die Tragstäbe immer sauber und gepflegt. Besonders im Winter sollten Schmutz und Salz regelmäßig entfernt werden um Schäden zu vermeiden. 8. Umwelthinweise Oft verbleiben die Tragstäbe mit/ohne Karosserieteile aus Bequemlichkeit am Fahrzeug, auch wenn sie nicht benötigt werden. -
Seite 10: Scope Of Delivery
Table of contents: 1. General information 2. Before initial assembly 3. Safety instructions 4. Scope of delivery 5. Assembly 6. Technical data 7. Care instructions 8. Environmental information... -
Seite 11: General Information
1. General information 1.1. This manual: These instructions contain important information, advice, instructions and WARNINGS on the installation and use of the support bars on your vehicle, which must be observed. Please read and observe information and warnings contained in this manual and in the vehicle handbook regarding the proper installation and use of the support bars. -
Seite 12: Safety Instructions
3. Safety instructions Improper installation or use of the support bars can cause them to fall off the vehicle and cause an accident or serious personal injury. Always install support bars and accessories carefully, following the enclosed support bar instructions, and observe all WARNINGS. -
Seite 13: Scope Of Delivery
Never carry loads wider than the carrying bars. Never connect the carrying bars in such a way that they become taut. Only attach body parts to the supporting bars if they have been properly and safely mounted on the vehicle. -
Seite 14: Assembly
5. Assembly Warning Improper installation or use of the support bars can cause them to fall off the vehicle and cause an accident or serious personal injury. Before fitting the support bars, check that your vehicle's roof rails have a width of 55 mm (2.16 inches). - Seite 15 To fit the support bars, open the cover of the support feet. To do this, insert the key and turn it to the left into the vertical position (Figure 3a). Then fold the cover upwards (figure 3b). Carefully place the support bars on the roof rails and align them as shown in figure 2. Caution The claws of the support bar feet must completely enclose the railing on the underside.
-
Seite 16: Technical Data
6. Technical data Dead weight of the support bars: approx. 5.3 kg Usable profile length: front 955 mm rear 925 mm Determination of the existing roof load: Weight of the supporting bars + weight of the body parts + weight of the load on the supporting bars = Existing roof load Caution Exceeding the gross vehicle weight rating of your vehicle can result in loss of vehicle control, collision or...
