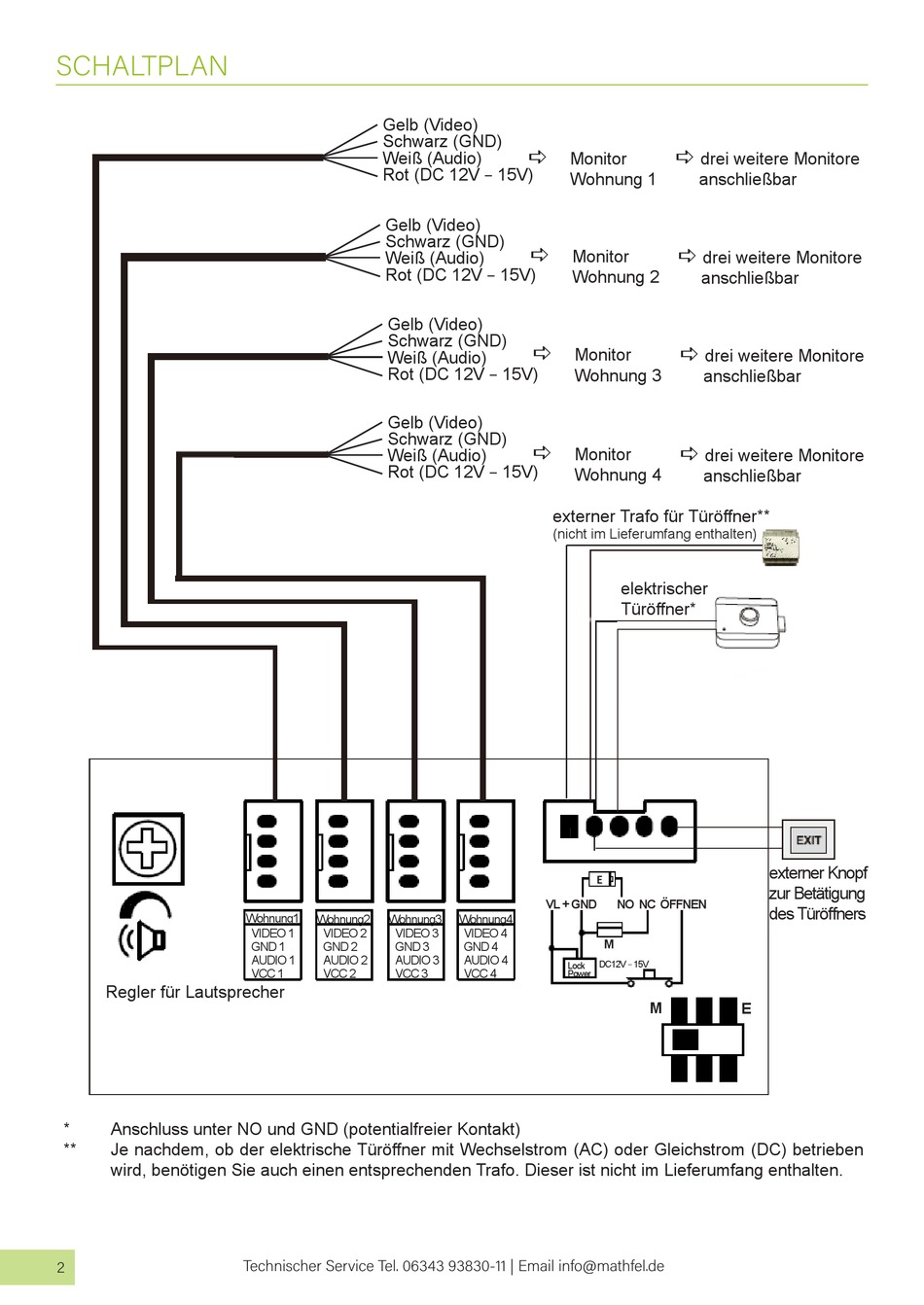

SCHALTPLAN

Regler für Lautsprecher
* Anschluss unter NO und GND (potentialfreier Kontakt)
** Je nachdem, ob der elektrische Türöffner mit Wechselstrom (AC) oder Gleichstrom (DC) betrieben
wird, benötigen Sie auch einen entsprechenden Trafo. Dieser ist nicht im Lieferumfang enthalten.
2
Gelb (Video)
Schwarz (GND)
Weiß (Audio)
Rot (DC 12V − 15V)
Gelb (Video)
Schwarz (GND)
Weiß (Audio)
Rot (DC 12V − 15V)
Gelb (Video)
Schwarz (GND)
Weiß (Audio)
Rot (DC 12V − 15V)
Gelb (Video)
Schwarz (GND)
Weiß (Audio)
Rot (DC 12V − 15V)
Wohnung1
Wohnung2 Wohnung3
VIDEO 1 VIDEO 2 VIDEO 3
GND 1 GND 2 GND 3
AUDIO 1 AUDIO 2 AUDIO 3
VCC 1 VCC 2 VCC 3
Technischer Service Tel. 06343 93830-11 | Email info@mathfel.de
a
Monitor
Wohnung 1
a
Monitor
Wohnung 2
a
Monitor
Wohnung 3
a
Monitor
Wohnung 4
externer Trafo für Türöffner**
(nicht im Lieferumfang enthalten)
elektrischer
Türöffner*
E
VL + GND NO NC ÖFFNEN
Wohnung4
VIDEO 4
M
GND 4
AUDIO 4
DC12V − 15V
Lock
VCC 4
Power
a
drei weitere Monitore
anschließbar
a
drei weitere Monitore
anschließbar
a
drei weitere Monitore
anschließbar
a
drei weitere Monitore
anschließbar
externer Knopf
zur Betätigung
des Türöffners
M
E
