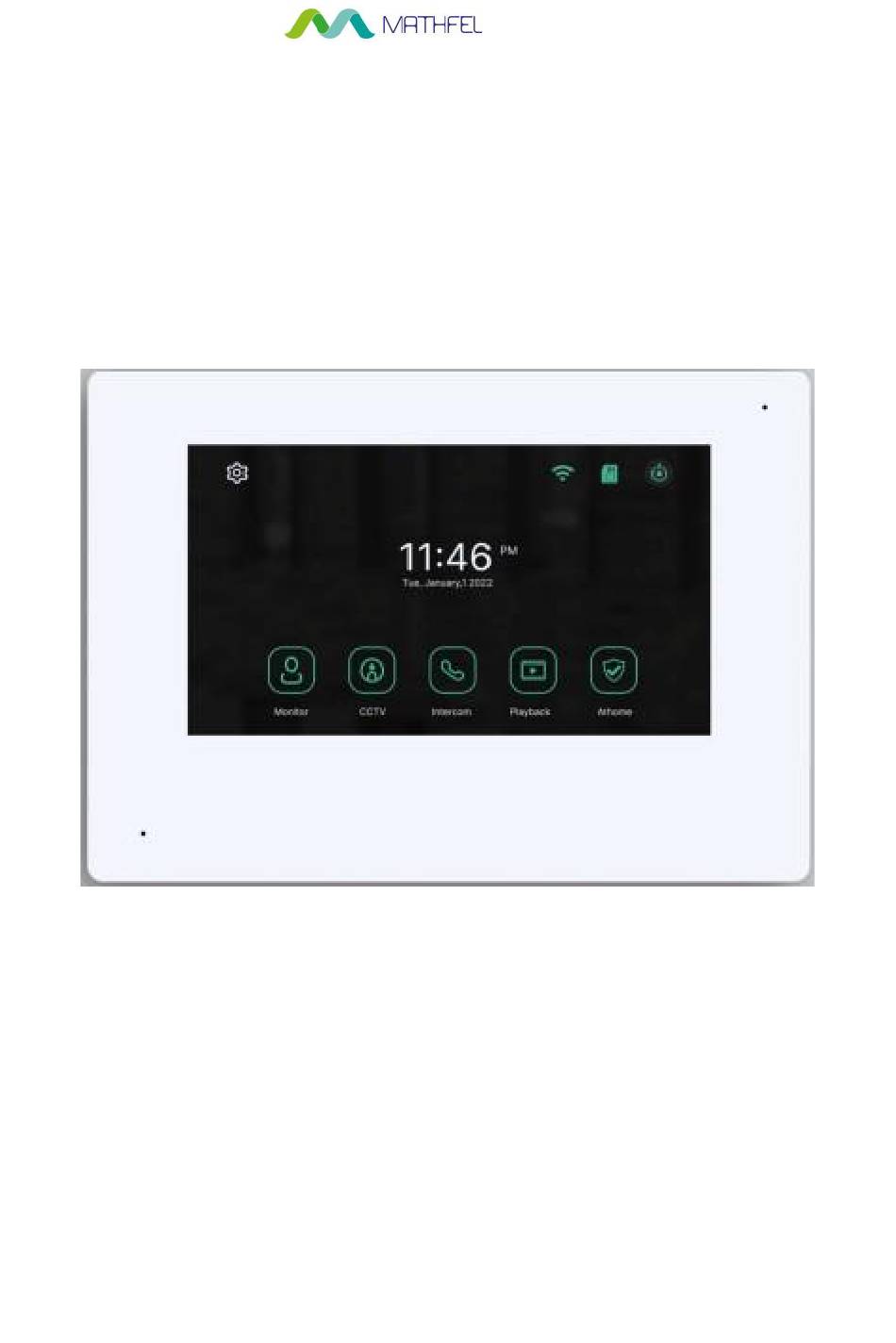

- Seite 1 Bedienungsanleitung 4-Draht 7“ Innenstation mit Touchscreen ohne WLAN Schnittstelle - 1 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 2 - Intercom - Aufnahmen - Einstellungen o Aufnahme o Lautstärke o Speicher o Datum und Uhrzeit o Bildschirm o Andere Technische Informationen - 2 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 3 1) Schrauben Sie den Halter an die Wand 2) Schließen Sie die Kabel am Monitor an und hängen Sie den Monitor in die Wandhalterung Verkabelung - 3 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 4 Jeder Monitor benötigt sein eigenes Hutschienennetzteil für die Stromversorgung. Leitungswege: Leitungslänge Zu verwendendes Kabel < 10m 4x 0,3mm² 10 – 30m 4x 0,5mm² 30 – 50m 4x 0,75mm² - 4 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 5 Externe microSD Karte bis zu 128 GB möglich Mehrere Sprachen zur Auswahl Helligkeit, Kontrast und Klingellautstärken können am Monitor eingestellt werden - 5 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 6 Hier können Sie den Monitor in Standby bringen Einstellungen Hier gelangen Sie zum Menü Einstellungen Datum & Uhrzeit Anzeige des Datums/Uhrzeit, durch anklicken kann dies verändert werden - 6 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 7 Wechsel zur Tür2, CCTV1 und CCTV2 (wenn angeschlossen) Wenn ein elektrischer Öffner direkt am Monitor angeschlossen wurde, wird er über dieses Symbol angesteuert - 7 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 8 Lautstärke-/Bildeinstellungen Während eines Klingelgespräches oder während der Überwachung können Sie die Lautstärke und Bildeinstellungen verändern indem Sie auf den Bildschirm drücken. - 8 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 9 Karte bis max.128 GB ein, und schalten den Monitor wieder an. Nun werden alle Bilder auf der SD Karte gesichert. - 9 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 10 Sie mehr als einen Monitor innerhalb einer Wohnung (pro Klingeltaste) nutzen. Sie können nicht von Klingeltaste Wohnung 1 zu Klingeltaste Wohnung 2 anrufen. - 10 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 11 Sie können die Aufzeichnungen durch Anklicken öffnen und ansehen. Ebenso können Sie die Aufnahmen löschen, wenn diese nicht von Bedeutung waren. - 11 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 12 Wenn keine microSD Karte eingelegt wurde, kann nur FOTO ausgewählt werden. Diese Autospeicher Funktion gilt nur für eingehende Klingelgespräche. Sollten Sie kein automatisches Speichern wünschen, können Sie dies durch AUS deaktivieren. - 12 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 13 Bildschirm EIN bei Bewegungserkennung: entscheiden Sie, ob der Monitor bei erkannter Bewegung angehen soll, oder nur ein Foto/Video gespeichert werden soll. - 13 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 14 Aufnahmen zu vermeiden. Eine Videoüberwachung Privater von öffentlichen Straßen, Gehwegen und Plätzen ist in der Regel unzulässig unter Geltung der Datenschutz- Grundverordnung (DSGVO). - 14 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 15 Zeiten nicht überschneiden, sonst führt es zu Fehlfunktionen. Sie können folgende Einstellungen treffen: Zeitplan / Klingelzeit / Klingelmodus / Klingelauswahl / Klingel-Lautstärke - 15 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 16 Hier finden Sie die Speicherverwaltung des Monitors / microSD Karte Datum und Uhrzeit Unter der Rubrik Datum und Uhrzeit kann die aktuelle Zeit sowie das Datum geändert werden. - 16 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 17 Hier können Sie Helligkeit, Kontrast und Farbe des Monitors anpassen, sowie die gewünschte Standby Anzeige anpassen Standby-Einstellungen: Hier können Sie wählen zwischen Bildschirm aus oder einem Bildschirmschoner. - 17 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 18 Beim Untermenü „Liste der Displays“ können Sie die gewünschten Funktionen aktivieren/deaktivieren wie z.B. Anzeige der Uhrzeit, Datum, Aufnahmen oder Livebilder der Tür1/Tür2/CCTV1 und CCTV2. - 18 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 19 Funktion, um das Display für 30sek zu sperren und so Fehleingaben zu vermeiden. Bildschirm: Hier können Sie die Helligkeit des Bildschirms einstellen - 19 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 20 Klingeltaste klingeln sollen, dann entsprechend Monitor 2, Monitor 3 usw. Tor-Öffnungszeit: Öffnungsdauer des am Monitor angeschlossenen elektrischen Türöffners Tür-Öffnungszeit: Öffnungsdauer des an der Außenstation angeschlossenen elektr. Türöffners - 20 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 21 Version: Hier können Sie die aktuelle Version des Monitors inkl. der Seriennummer ablesen. Für Rückfragen unserer Techniker wäre diese Nummer interessant - 21 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
- Seite 22 - SDHC / SDXC mit max. 128GB (Klasse 10 oder höher) Formatieren Sie die microSD Karte vor der Benutzung über den PC (FAT32) - 22 - Mathfel GmbH & Co.KG ● Auf dem Viertel 3 ● 76887 Bad Bergzabern info@mathfel.de / service@mathfel.de...
