PREFA SYSTEM 25 Planungsleitfaden Seite 7

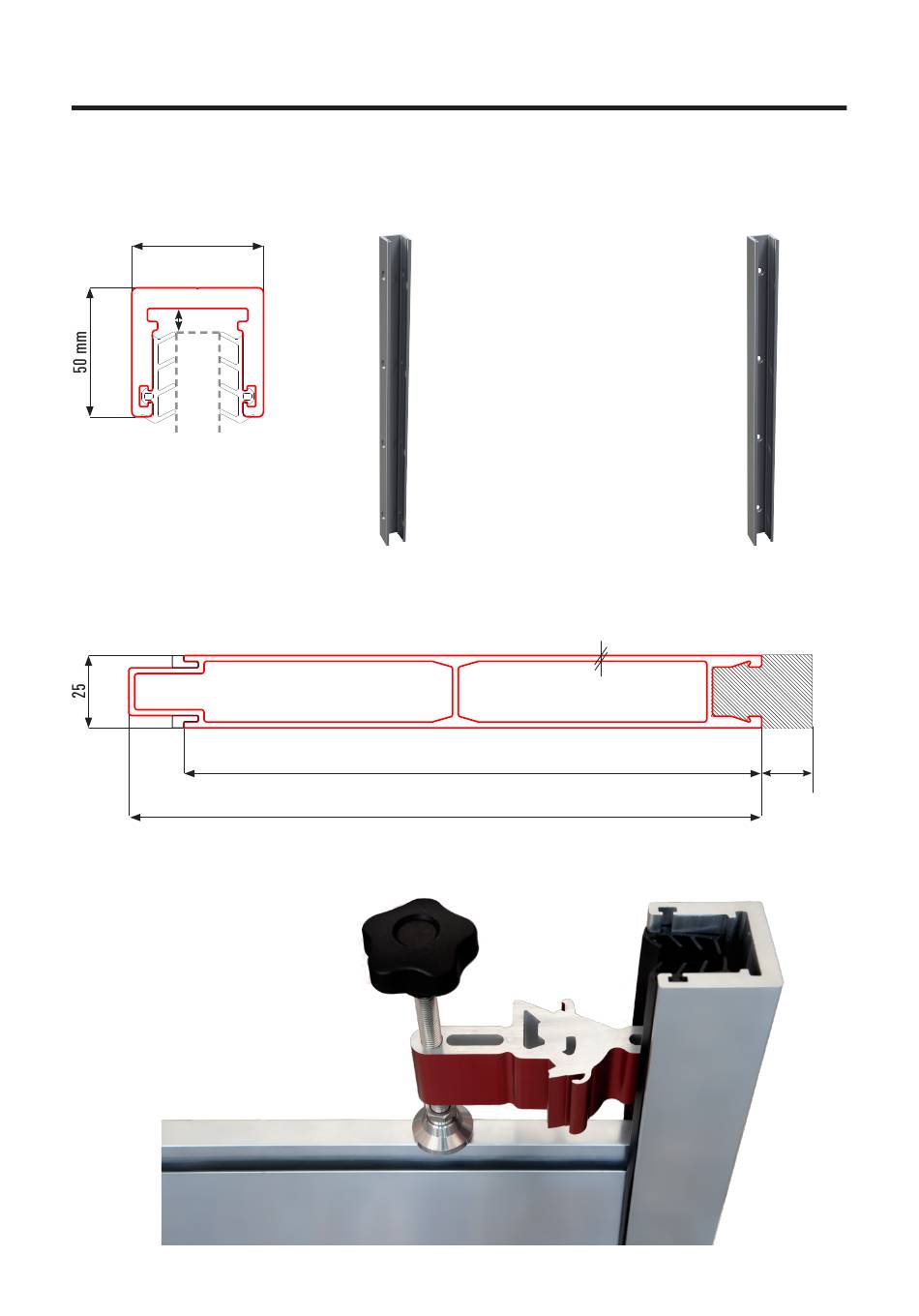

DETAILS SYSTEM 25
U-PROFIL*
51 mm
7 mm
DAMMBALKEN 200 mm
U-PROFIL * FÜR MONTAGE
VOR DER LEIBUNG
Die Profile werden mit
Senkkopfschrauben
Durchmesser 10 mm ans
Mauerwerk geschraubt.
Die Durchgangsöffnung
zum Durchstecken
der Schrauben wird mit
einer Kunststoffkappe
(im Lieferumfang enthalten)
verschlossen.
200 mm
219 mm
U-PROFIL * FÜR MONTAGE
IN DER LEIBUNG
2,5 mm
18 mm
