FUNKTIONSWEISE

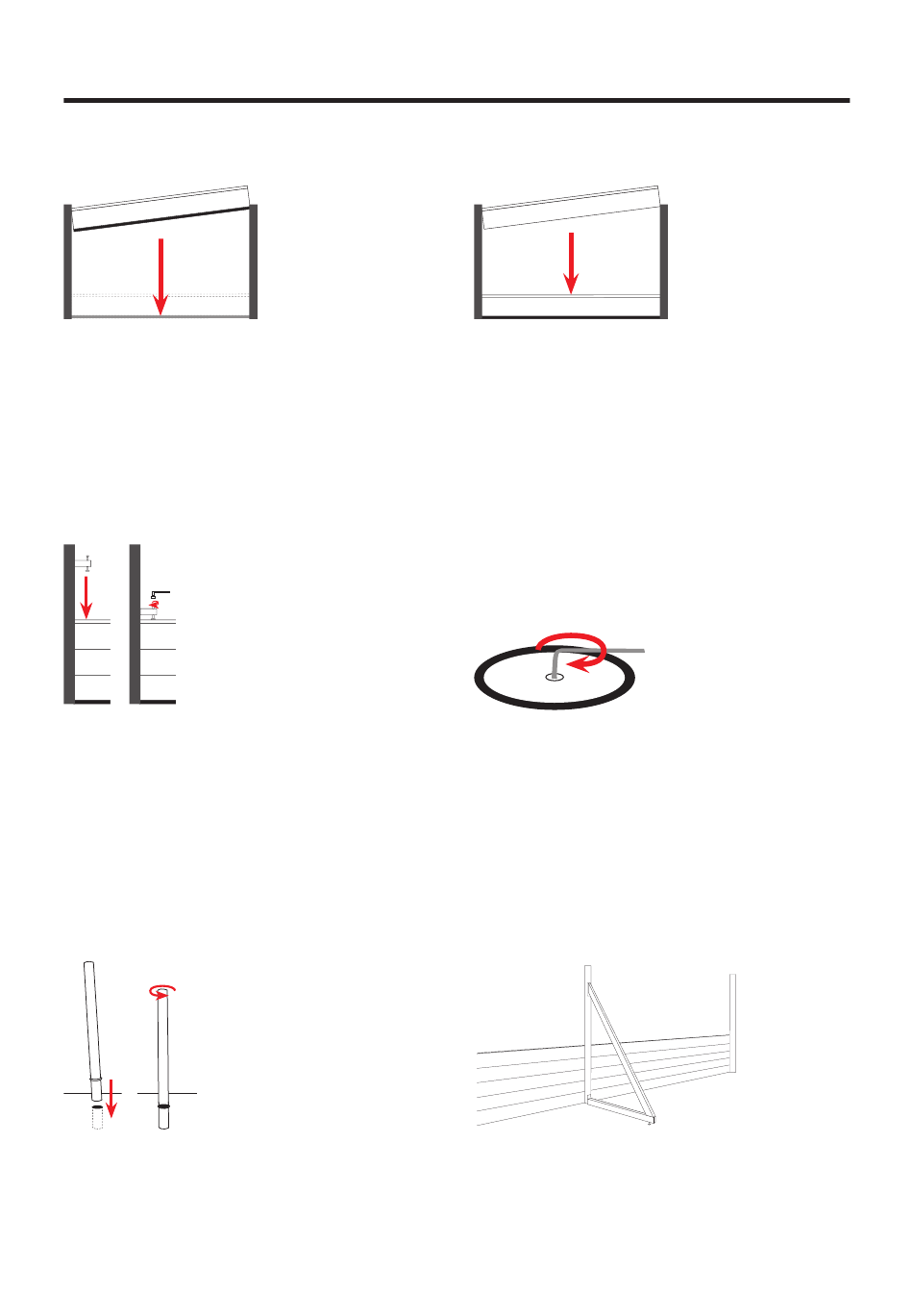

1. EINFÜHREN DES UNTERSTEN DAMMBALKENS
Beginnen Sie die Montage, indem Sie den Dammbalken mit
der Bodendichtung von oben schräg in die Führung der
Grundprofile einführen. Drücken Sie den Dammbalken fest
nach unten, bis die Bodendichtung sauber auf dem Grund
aufliegt.
3. ANBRINGEN DER SPANNSTÜCKE
Schieben Sie die Spannstücke mit dem Gelenkfuß nach
unten in die Führung der Grundprofile und drücken sie
nach unten, bis der Gelenkfuß den obersten Dammbalken
berührt.
Anschließend ziehen Sie mit einem Sechskantschlüssel die
Schraube am Spannstück leicht an.
5. MITTELSÄULE AUFSTELLEN
In den freigelegten Bodenhülsen können Sie nun per Dreh-
bewegung die Mittelsäule verankern. Achten Sie hierbei
darauf, dass der Dichtungsring am unteren Ende passt.
06
2. EINFÜHREN WEITERER DAMMBALKEN
Wenn der unterste Dammbalken sicher und plan aufliegt,
fahren Sie mit dem Einführen der weiteren Dammbalken
fort. Hierzu führen Sie die Elemente wie in Schritt 1 von
oben schräg in die Führung der Grundprofile ein und
drücken sie nach unten, bis Feder und Nut ineinander-
greifen und die Dichtungen sauber aufliegen.
4. BODENHÜLSEN FREILEGEN
Sollten Sie Zwischensteher
verwenden, müssen zusätzlich die Schritte 4–6 beachtet
werden. Drehen Sie die Senkkopfschraube in der Abdeck-
platte der Bodenhülse zirka einen Zentimeter heraus und
ziehen Sie so die Abdeckplatte heraus und entfernen Sie
diese.
6. EVENTUELLE ANBRINGUNG EINER ABSTÜTZUNG
Sollte die aufgebaute Schutzwand eine Fläche von 2×2
Metern überschreiten, ist der Einsatz einer zusätzlichen
Abstützung abzuklären. (Sonderkonstruktion)
