Montage der Leuchte für Wand-Befestigung
• Bohren Sie 2 Löcher im Abstand von 25 mm. Bohren Sie 2 Löcher im Abstand von 25 mm.
• Wählen Sie geeignete Schrauben und Dübel. Dübel und Schrauben sind nicht im
Lieferumfang enthalten, da diese abhängig von der Beschaffenheit ihrer Wand
sind.
• Schieben Sie die Schrauben durch die Bohrungen im Formrohr und befestigen Schieben Sie die Schrauben durch die Bohrungen im Formrohr und befestigen
das Formrohr mittels der Schrauben an der Wand. das Formrohr mittels der Schrauben an der Wand.
• Schieben Sie die Rosette auf den Schwanenhals.
• Schieben Sie die Abdeckung Wandbefestigung auf den Schwanenhals (Nut nach
unten).
• Schieben Sie die Rändelmutter auf den Schwanenhals und schrauben die Teile
fest zusammen.
• Setzen Sie die vormontierten Teile mit der Abdeckung Wandbefestigung auf das
Formrohr.
• Setzen Sie die untere Abdeckung Wandbefestigung mit der Nut auf das Formrohr.
• Schieben Sie die Schraubhülse durch die untere Abdeckung Wandbefestigung
und schrauben diese fest in die Rändelmutter ein. Dadurch wird der elektrische
Kontakt hergestellt.
Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem Änderungsdienst.
Specifi cations are subject to change without notice.
Signal Construct GmbH Brückenäckerweg 4 D-75223 Niefern-Öschelbronn
e-mail: info@signal-construct.de

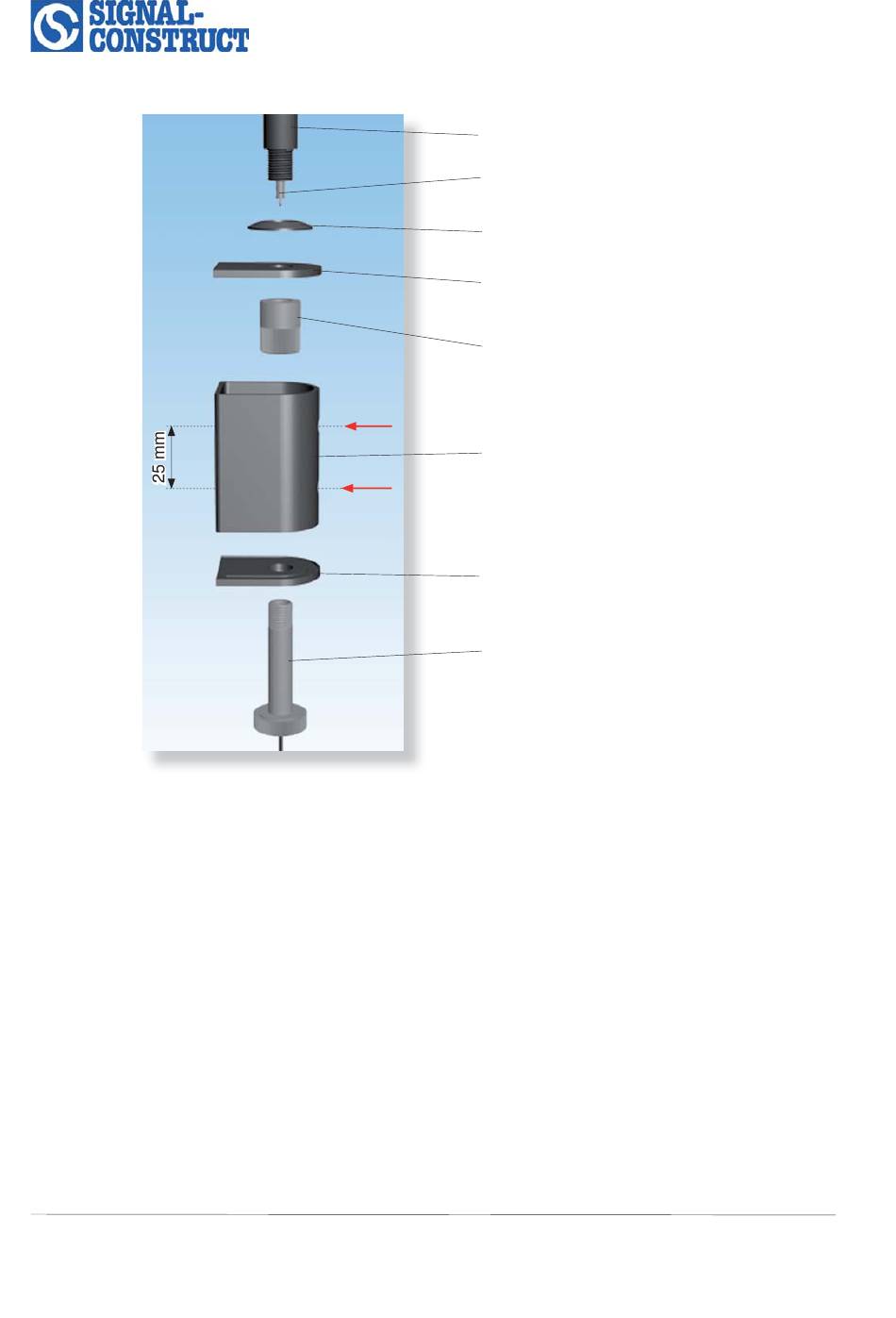

Schwanenhals
2-poliger Kontaktstift
Rosette
Abdeckung Wandbefestigung
Rändelmutter
Formrohr
Abdeckung Wandbefestigung
Schraubhülse mit Kontaktbuchse,
Leitung und Netzteil
