Montage der Leuchte für Tischklemm-Befestigung
•
Schieben Sie die Rosette auf den Schwanenhals.
•
Schieben Sie das Oberteil Tischbefestigung auf den Schwanenhals
(Nut nach unten).
•
Schieben Sie die Rändelmutter auf den Schwanenhals und schrauben Sie die
Teile fest zusammen.
•
Setzen Sie die vormontierten Teile mit dem Oberteil Tischbefestigung auf das
Formrohr.
•
Setzen Sie das Unterteil Tischbefestigung mit der Nut auf das Formrohr.
•
Schieben Sie die Schraubhülse durch das Unterteil Tischbefestigung und schrau-
ben diese fest in die Rändelmutter ein. Dadurch wird der elektrische Kontakt
hergestellt.
Technische Änderungen vorbehalten. Datenblatt unterliegt nicht dem Änderungsdienst.
Specifi cations are subject to change without notice.
Signal Construct GmbH
Brückenäckerweg 4
D-75223 Niefern-Öschelbronn
e-mail: info@signal-construct.de

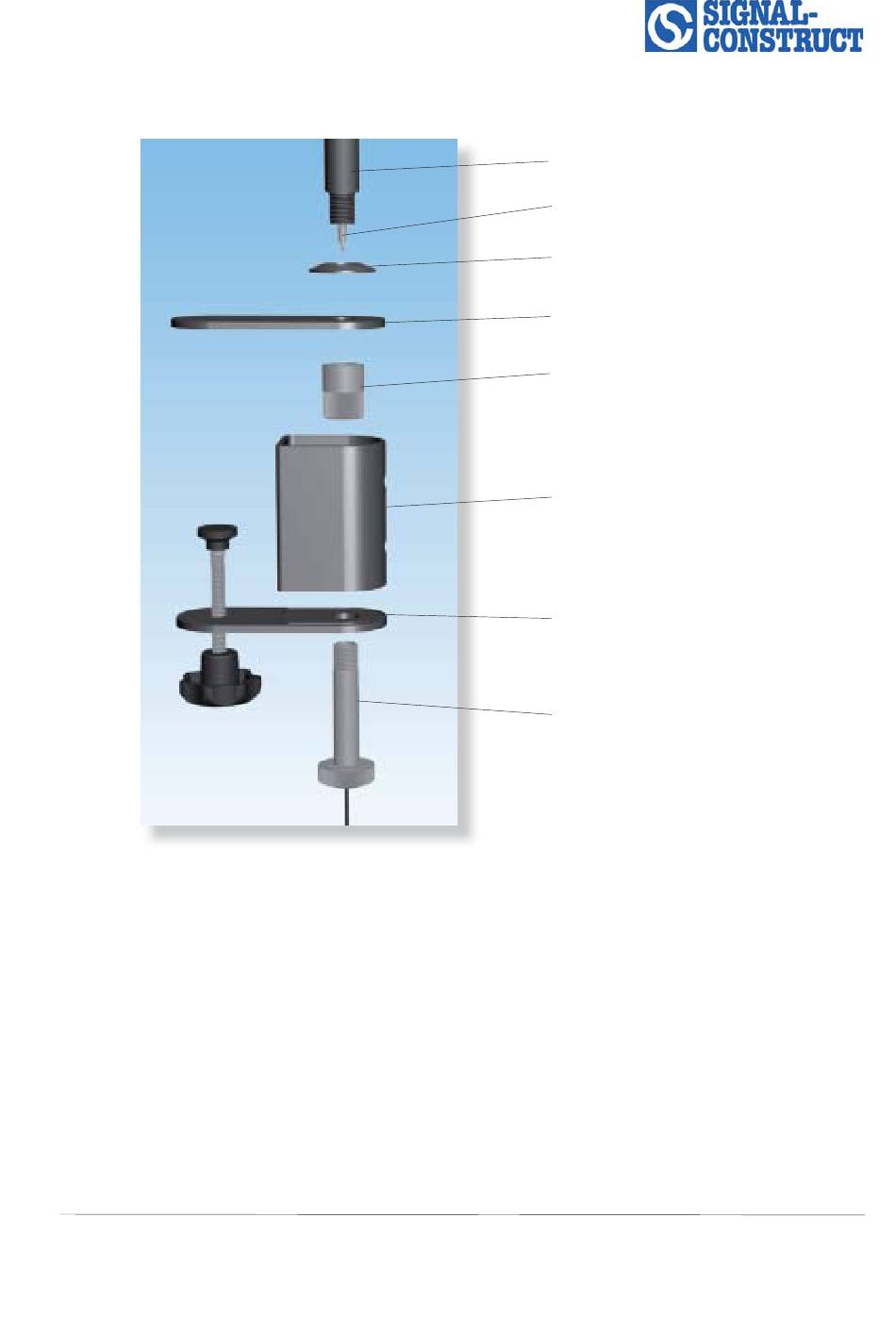

Schwanenhals
2-poliger Kontaktstift
Rosette
Oberteil Tischbefestigung
Rändelmutter
Formrohr
Unterteil Tischbefestigung
Schraubhülse mit Kontaktbuchse,
Leitung und Netzteil
