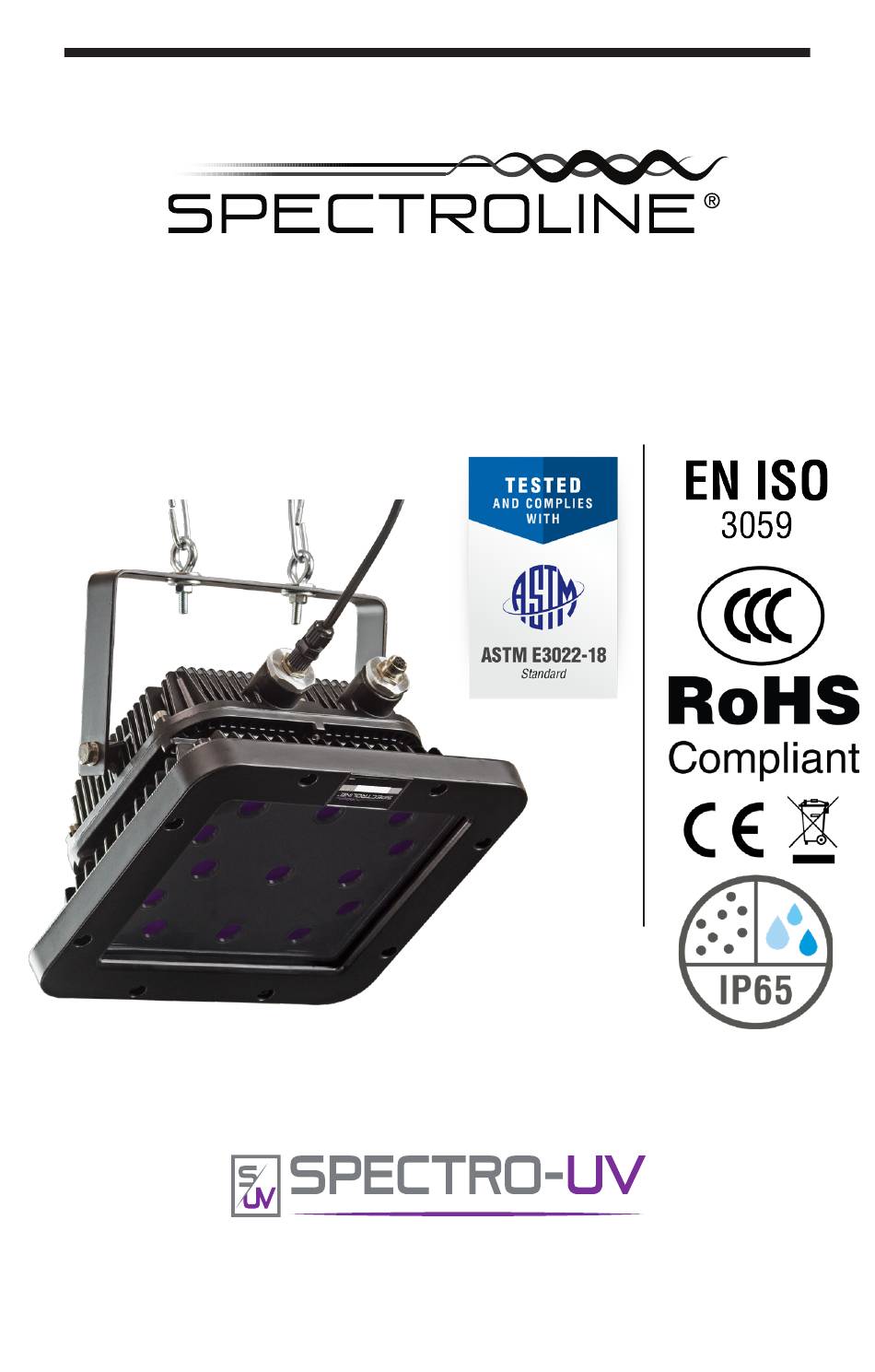

- Seite 1 ENG - 1 FR - 9 ES - 17 DE - 25 OPERATOR’S MANUAL EDGE™ 13 UV-A LED Inspection Flood Lamp EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 7/20 AM18065ML-3 Printed in U.S.A.
-
Seite 2: First Use
EDG-13HC KEY FEATURES: • Nominal steady-state intensity of 8,500 µW/cm at 15 inches (38cm). • Large coverage area of 24 inches x 22 inches with a minimum UV-A intensity of 1,000 µW/cm • Less than 1.0 foot-candle (11 lux) visible light emission. •... -
Seite 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The EDGE™ 13 Series UV-A LED flood lamps must be used with a properly grounded outlet. Please read the instructions in this manual carefully before using the unit. Never use the equipment in any manner not specified in these instructions. -
Seite 4: Power Switch
HOUSING MAINTENANCE The lamp housing is designed for the protection of internal parts. After unplugging the unit, clean spills on the outer housing with water and a mild detergent. Wipe the unit dry. After unplugging, periodically clean the clear protective glass filter with a cleaner and a soft cloth. -
Seite 5: Environmental Conditions
Out-of-warranty service work will not be performed without customer approval. Use only replacement parts supplied by Spectro-UV. Use of any other parts may damage the unit and will void the warranty. - Seite 6 EDG-13HC EXPLODED VIEW AND REPLACEMENT PARTS The Clear Glass Filter Assembly comes with two gaskets. EDGE-13HC REPLACEMENT PARTS ITEM PART NO. DESCRIPTION 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430...
- Seite 7 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC DIMENSIONAL TOLERANCES The primary power cord to the AC control box and the secondary power cord UNLESS OTHERWISE SPECIFIED TITLE SPECTRONICS DEC. ANG. FRAC. that attaches to the EDGE™ 13 lamp are both 8 feet (2.4 meters) in length. EDGE-13HC, CORPORATION 1/64...
-
Seite 8: Accessories
EDG-13HC - 120V with US Plug EDG-13HC/F - 230-240V with European Plug EDG-13HC/FA - 230-240V with Australia Plug EDG-13HC/FB - 230-240V with UK Plug EDG-13HC/FC - 220-240V with China Plug EDG-13HC/FBR - 220-240V with Brazil Plug www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305... - Seite 9 ENG - 1 FR - 9 ES - 17 DE - 25 MANUEL D’UTILISATION EDGE™ 13 Projecteur d’inspection LED UV-A EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 7/20 AM18065ML-3 866-230-7305 Imprimé aux États-Unis...
-
Seite 10: Première Utilisation
PRINCIPALES CARACTÉRISTIQUES EDG-13HC: 8 500 • Intensité nominale à l’état stationnaire de µW/cm à 38 cm (15"). • Grande zone de couverture de 61 x 55,9 cm (24 x 22") avec une intensité UV-A minimale de 1 000 µW/cm • Émissions de lumière visible inférieures à 11 lux (1.0 lm/ft •... -
Seite 11: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES Les projecteurs LED UV-A de la série EDGE™ 13 doivent être utilisés avec une prise de courant correctement mise à la terre. Veuillez lire attentivement les instructions de ce manuel avant d’utiliser l’appareil. Ne jamais utiliser l’équipement d’une manière non spécifiée dans la notice. -
Seite 12: Interrupteur D'alimentation
ENTRETIEN DU BOÎTIER Le boîtier de la lampe est conçu pour protéger les pièces internes. Après avoir débranché l’appareil, nettoyez les éclaboussures sur le boîtier extérieur avec de l’eau et un détergent doux. Essuyez l’appareil. Après avoir débranché l’appareil, nettoyez périodiquement le filtre de protection transparent en verre avec du nettoyant et un chiffon doux. -
Seite 13: Conditions Environnementales
REMARQUE: Pour toute aide, veuillez contacter le service clientèle de Spectro-UV. Indiquez le modèle, le numéro de série de l’appareil et la date d’achat. Les informations de sérialisation de l’appareil se trouvent à l’arrière du boîtier. - Seite 14 VUE ÉCLATÉE ET PIÈCES DE RECHANGE POUR EDG-13HC L’ensemble filtre en verre transparent est livré avec deux EDGE-13HC REPLACEMENT PARTS joints d’étanchéité. ITEM PART NO. DESCRIPTION 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430...
- Seite 15 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC DIMENSIONAL TOLERANCES UNLESS OTHERWISE SPECIFIED TITLE SPECTRONICS Le cordon d’alimentation principal du boîtier de contrôle CA ainsi que le cordon DEC. ANG. FRAC. EDGE-13HC, CORPORATION d’alimentation secondaire relié à la lampe EDGE™ 13 mesurent tous deux 2,4 m 1/64 .005 MANUAL...
-
Seite 16: Caractéristiques Techniques
EDG-13HC/FA - 230 – 240 V avec prise Australie EDG-13HC/FB - 230 – 240 V avec prise UK EDG-13HC/FC - 220 – 240 V avec prise Chine EDG-13HC/FBR - 220 – 240V avec prise Brésil www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305... - Seite 17 ENG - 1 FR - 9 ES - 17 DE - 25 MANUAL DEL OPERADOR EDGE™ 13 Reflector LED UV-A para inspección EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 7/20 AM18065ML-3 866-230-7305 Impreso en EE. UU.
-
Seite 18: Primer Uso
FUNCIONES CLAVE DEL EDG-13HC: • Intensidad nominal de estado constante de 8,500 µW/cm a 38 cm (15"). • Gran área de cobertura de 61 x 55,9 cm (24 x 22") con una intensidad UV-A mínima de 1,000 µW/cm • Emisión de luz visible menor de 11 lux (1.0 lm/ft •... -
Seite 19: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES Los reflectores LED UV-A de la serie EDGE™ 13 se deben usar con un tomacorriente bien conectado a tierra. Lea las instrucciones en este manual con cuidado antes de usar la unidad. Nunca use el equipo de una manera que no se especifique en estas instrucciones. - Seite 20 MANTENIMIENTO DE LA CARCASA La carcasa de la lámpara está diseñada para proteger las piezas internas. Después de desconectar la unidad, limpie los derrames de la parte exterior de la carcasa con agua y un detergente suave. Seque la unidad. Después de desconectar, limpie con frecuencia el filtro protector de vidrio transparente con un limpiador y un paño suave.
-
Seite 21: Condiciones Ambientales
Departamento de Servicio al Cliente de Spectro-UV. Proporcione el modelo, el número de serie de la unidad y la fecha de compra. La información de la serie de la unidad se ubica en la parte trasera de la carcasa. - Seite 22 EDG-13HC VISTA AMPLIA Y PIEZAS DE REEMPLAZO EDGE-13HC REPLACEMENT PARTS ITEM PART NO. DESCRIPTION El ensamblaje del filtro de vidrio transparente viene con dos 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS empaques. MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430...
- Seite 23 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC El cable de alimentación principal que va a la caja de control de CA y el DIMENSIONAL TOLERANCES secundario que se conecta a la lámpara EDGE™ 13 miden 2.4 m (8') de TITLE UNLESS OTHERWISE SPECIFIED SPECTRONICS DEC.
-
Seite 24: Especificaciones Técnicas
EDG-13HC/FB - 230 – 240 V con conexión para el Reino Unido EDG-13HC/FC - 220 – 240 V con conexión para China EDG-13HC/FBR - 220 – 240 V con conexión para Brasil www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305... -
Seite 25: Uv-A-Led-Inspektionsscheinwerfer
ENG - 1 FR - 9 ES - 17 DE - 25 BEDIENUNGSANLEITUNG EDGE™ 13 UV-A-LED-Inspektionsscheinwerfer EDG-13HC www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 7/20 AM18065ML-3 Gedruckt in den USA... -
Seite 26: Erste Verwendung
EDG-13HC HAUPTMERKMALE: • Nominal-Dauerintensität 8.500 µW/cm bei 38 cm (15 "). • Großer Abdeckungsbereich von 61 x 55,9 cm (24 x 22 ") mit einer Mindest-UV-A-Intensität von 1.000 µW/cm • Weniger als 11 lux (1,0 lm/ft ) Emission von sichtbarem Licht. •... -
Seite 27: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Die UV-A-LED-Scheinwerfer der Serie EDGE™ 13 müssen an eine korrekt geerdete Steckdose angeschlossen werden. Lesen Sie aufmerksam die Anweisungen in dieser Anleitung durch, bevor Sie das Gerät verwenden. Benutzen Sie das Gerät niemals anders als in dieser Anleitung beschrieben. Die Lampe ist vollständig sicher, wenn sie entsprechend den Anweisungen betrieben wird (siehe MONTAGEANWEISUNGEN FÜR SICHEREN BETRIEB). -
Seite 28: Gehäusepflege
GEHÄUSEPFLEGE Das Lampengehäuse dient dem Schutz der internen Teile. Nach Trennen des Gerätes vom Netz, beseitigen Sie Spritzer vom Außengehäuse mit Wasser und einem milden Reinigungsmittel. Wischen Sie das Gerät trocken. Reinigen Sie nach dem Trennen von der Stromversorgung regelmäßig den klaren Schutzglasfilter mit Reiniger und einem weichen Tuch. ANSCHLIESSEN DES EDGE™... -
Seite 29: Überprüfung Der Leuchtstärke
Die Garantieleistung wird auf Basis der jedem EDGE™ 13-Gerät gesondert beigelegten Garantieurkunde (Certificate of Limited Warranty) erbracht. HINWEIS: Für jegliche Art von Unterstützung wenden Sie sich bitte an den Kundendienst der Spectro-UV. Geben Sie das Modell, die Seriennummer des Gerätes und das Kaufdatum an. Die Serieninformationen zum Gerät finden Sie auf der Rückseite des Gehäuses. -
Seite 30: Edg-13Hc Explosionszeichnung Und Ersatzteile
EDG-13HC EXPLOSIONSZEICHNUNG UND ERSATZTEILE Die Klarglasfilterbaugruppe EDGE-13HC REPLACEMENT PARTS ist mit zwei Dichtungen versehen. ITEM PART NO. DESCRIPTION 131162 CLEAR GLASS FILTER ASSY. W/ GASKETS MASK SPACERS (PACK OF 4) 131434 BLACK LIGHT FILTER ASSY. (PACK OF 10), EDGE-13HC 131432 UV-A LENS (PACK OF 10), EDGE-13HC 131430 BLACK LIGHT FILTER CENTER ASSY. - Seite 31 8a-8f FINISH MATERIAL SPECTRONICS PART NO. EDG-13HC DIMENSIONAL TOLERANCES UNLESS OTHERWISE SPECIFIED TITLE SPECTRONICS DEC. ANG. FRAC. Das primäre Netzkabel zum Wechselstrom-Netzteil und das sekundäre Netzkabel, das EDGE-13HC, CORPORATION 1/64 .005 mit der EDGE™ 13-Lampe verbunden wird, sind jeweils 2,4 m (8') lang. MANUAL 956 BRUSH HOLLOW ROAD WESTBURY, NEW YORK 11590...
-
Seite 32: Technische Daten
EDG-13HC/FA - 230 – 240 V mit Stecker für Australien EDG-13HC/FB - 230 – 240 V mit Stecker für GB EDG-13HC/FC - 220 – 240 V mit Stecker für China EDG-13HC/FBR - 220 – 240 V mit Stecker für Brasilien www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305...
