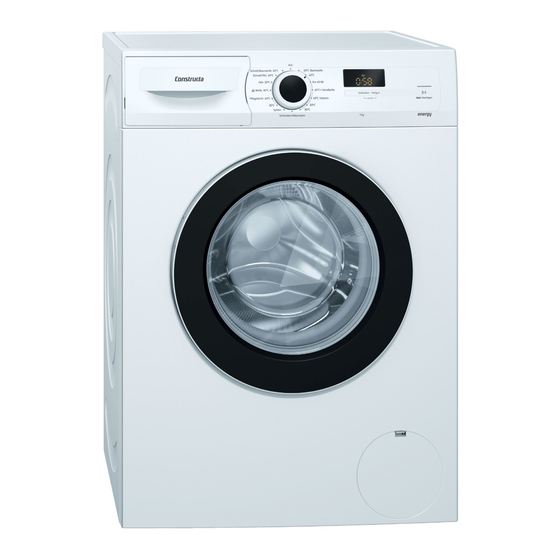

CONSTRUCTA CWF14J01 Gebrauchs- Und Montageanleitung
  1. Anleitungen
  2. Marken
  3. CONSTRUCTA Anleitungen
  4. Waschmaschinen
  5. CWF14J01
  6. Gebrauchs- und montageanleitung

CONSTRUCTA CWF14J01 Gebrauchs- Und Montageanleitung

Vorschau ausblenden Andere Handbücher für CWF14J01:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Waschmaschine
CWF14J01
de
Gebrauchs- und Montage-
anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CONSTRUCTA CWF14J01

Inhaltszusammenfassung für CONSTRUCTA CWF14J01

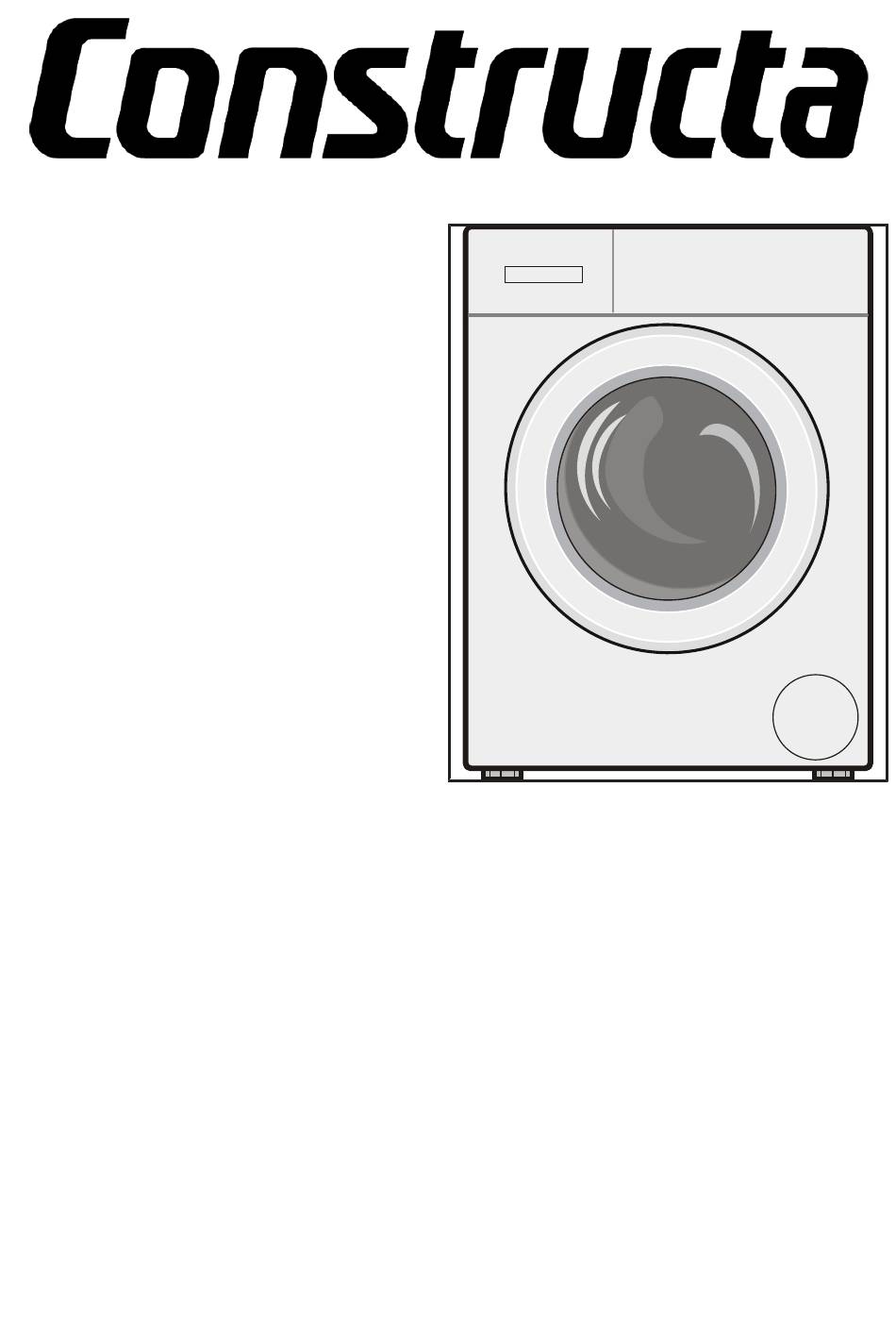

  • Seite 1 Waschmaschine CWF14J01 Gebrauchs- und Montage- anleitung...

  • Seite 2: Inhaltsverzeichnis

    Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........   4 8 Tasten .........    23 1.1 Allgemeine Hinweise .... 4 9 Programme .........    24 1.2 Bestimmungsgemäßer Ge- brauch ........ 4 10 Zubehör ........   27 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........
  • Seite 3 16.2 Waschmittelschublade rei- nigen........ 32 16.3 Laugenpumpe reinigen .. 33 17 Störungen beheben ....   35 17.1 Notentriegelung ...... 44 18 Transportieren, Lagern und Entsorgen .........    44 18.1 Gerät demontieren .... 44 18.2 Transportsicherungen ein- setzen ........ 44 18.3 Gerät erneut in Betrieb neh- men ........ 44 18.4 Altgerät entsorgen.... 45 19 Kundendienst ......

  • Seite 4: Sicherheit

    de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für ¡ einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an. ¡ 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: um maschinenwaschbare Textilien und handwaschbare Wolle...

  • Seite 5: Sichere Installation

    Sicherheit de 1.4 Sichere Installation Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshin- weise. WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- ▶ schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose ▶...
  • Seite 6 de Sicherheit WARNUNG ‒ Brandgefahr! Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad- apter zu verwenden, ist gefährlich. Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver- ▶ wenden. Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst ▶ kontaktieren. Nur vom Hersteller zugelassene Adapter verwenden. ▶ WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

  • Seite 7: Sicherer Gebrauch

    Sicherheit de VORSICHT ‒ Verletzungsgefahr! Das Gerät kann während des Betriebs vibrieren oder sich bewe- gen. Das Gerät auf einer sauberen, ebenen und festen Fläche auf- ▶ stellen. Das Gerät mit den Gerätefüßen und einer Wasserwaage aus- ▶ richten. Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr.
  • Seite 8 de Sicherheit Nie das Gerät großer Hitze und Nässe aussetzen. ▶ Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- ▶ sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der ▶...

  • Seite 9: Sichere Reinigung Und Wartung

    Sicherheit de Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen. Nicht auf die Gerätetür setzen oder stützen. ▶ Keine Gegenstände auf der Gerätetür abstellen. ▶ Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen. Vor dem Eingreifen auf den kompletten Stillstand der Trommel ▶...
  • Seite 10 de Sicherheit Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- ▶ sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Verletzungsgefahr! Das Verwenden von nicht Original-Ersatzteilen und Original-Zube- hör ist gefährlich. Nur Original-Ersatzeile und Original-Zubehör des Herstellers ver- ▶ wenden.

  • Seite 11: Sachschäden Vermeiden

    Sachschäden vermeiden de Darauf achten, dass das Ventilge- ▶ 2 Sachschäden vermei- häuse des Wasserzulaufschlauchs berührungsfrei zur Umgebung ver- baut und keiner äußeren Kraftein- wirkung ausgesetzt ist. Beachten Sie diese Hinweise, um Darauf achten, dass der Innen- Sachschäden und Geräteschäden zu ▶ durchmesser des Wasserhahns vermeiden.

  • Seite 12: Umweltschutz Und Sparen

    de Umweltschutz und Sparen Ungeeignete Reinigungsmittel kön- Waschmittel entsprechend des Ver- nen die Oberflächen des Geräts be- schmutzungsgrads der Wäsche do- schädigen. sieren. Keine scharfen oder scheuernden ▶ a Für leichte bis normale Verschmut- Reinigungsmittel verwenden. zung ist eine geringere Menge Keine stark alkoholhaltigen Reini- ▶...

  • Seite 13: Energiesparmodus

    Aufstellen und Anschließen de 3.3 Energiesparmodus 4.2 Lieferumfang Wenn Sie das Gerät längere Zeit Prüfen Sie nach dem Auspacken alle nicht bedienen, schaltet es sich auto- Teile auf Transportschäden und die matisch in den Energiesparmodus. Vollständigkeit der Lieferung. Der Energiesparmodus wird beendet, ACHTUNG! indem Sie das Gerät erneut bedie- Ein Betrieb mit unvollständigem oder nen.

  • Seite 14: Transportsicherungen Entfernen

    de Aufstellen und Anschließen Aufstellort Anforderungen WARNUNG Verletzungsgefahr! Küchenzeile Das Gerät nur Beim Betrieb auf einem Sockel kann unter durchge- das Gerät kippen. hender Arbeits- Die Gerätefüße vor Inbetriebnahme platte aufstellen, ▶ auf einem Sockel unbedingt mit die fest mit den den Haltelaschen → Seite 27 des Nachbarschrän- Herstellers befestigen.

  • Seite 15: Gerät Anschließen

    Aufstellen und Anschließen de Die Schläuche aus den Halterun- Die 4 Hülsen entfernen. gen ziehen. Die 4 Abdeckkappen einsetzen. Alle Schrauben der 4 Transportsi- cherungen mit einem Schrauben- schlüssel SW13 lösen und ent- fernen ⁠ . Die 4 Abdeckkappen runter drücken. Die Netzanschlussleitung von der Halterung entfernen.
  • Seite 16 de Aufstellen und Anschließen Trinkwasserverunreinigung durch ACHTUNG! Rückfließen (gem. DIN EN 1717) an- Beim Abpumpen steht der Wasserab- schließen. Die hierfür vorgesehenen laufschlauch unter Druck und kann Anschlussventile/Wasserhähne sind sich von der installierten Anschluss- bei ordnungsgemäßer Hausinstallati- stelle lösen. on mit dieser Sicherheitseinrichtung Den Wasserablaufschlauch gegen ▶...

  • Seite 17: Gerät Ausrichten

    Aufstellen und Anschließen de Die Kontermuttern mit einem 4.6 Gerät ausrichten Schraubenschlüssel SW17 hand- Um Geräusche und Vibrationen zu fest gegen das Gehäuse festzie- reduzieren und ein Wandern des Ge- hen. räts zu vermeiden, richten Sie das Gerät richtig aus. Die Kontermuttern im Uhrzeiger- sinn mit einem Schraubenschlüs- sel SW17 lösen.

  • Seite 18: Kennenlernen

    de Kennenlernen 5 Kennenlernen 5.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Wartungsklappe der Laugen- Transportsicherungen pumpe → Seite 33 → Seite 14 Tür Waschmittelschublade → Seite 19 Bedienfeld → Seite 19 Wasserablaufschlauch → Seite 16 Netzanschlussleitung → Seite 17...

  • Seite 19: Waschmittelschublade

    Kennenlernen de 5.2 Waschmittelschublade Kammer II: Waschmittel für die Haupt- ¡ wäsche Enthärter ¡ Bleiche ¡ Fleckensalz ¡ Kammer Weichspüler ¡ Flüssige Stärke ¡ Imprägniermittel ¡ Kammer I: Waschmittel für die Vorwä- ¡ sche Hygienewaschmittel ¡ 5.3 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

  • Seite 20: Vor Dem Ersten Gebrauch

    de Gebrauch Pulvervollwaschmittel in die Kam- Gebrauch 6 Vor dem ersten mer II einfüllen. Gebrauch Bereiten Sie das Gerät für die Ver- Gebrauch wendung vor. 6.1 Leerwaschgang starten Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft. Um mögli- ches Restwasser zu entfernen, wa- schen Sie das erste Mal ohne Wä- sche.

  • Seite 21: Display

    Display de 7 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte. Anzeige Benennung mehr Informationen 0:40 Programmdauer / Ungefähre voraussichtliche Programmdau- Restzeit des Pro- er oder Restzeit des Programms. gramms Fertig in - Zeit → "Tasten", Seite 23 7,0 kg Beladungsemp- Maximale Beladungsmenge für das einge- fehlung stellte Programm in kg.
  • Seite 22 de Display Anzeige Benennung mehr Informationen Kindersicherung leuchtet: Die Kindersicherung ist akti- ¡ viert. blinkt: Die Kindersicherung ist aktiviert ¡ und das Gerät wurde bedient. → "Kindersicherung deaktiveren", Seite 31 Tür leuchtet: Die Tür ist verriegelt und kann ¡ nicht geöffnet werden. blinkt: Die Tür ist nicht geschlossen. ¡...

  • Seite 23: Tasten

    Tasten de 8 Tasten Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro- gramm. Taste Auswahl mehr Informationen ⁠ Start / Nachle- starten Programm starten, abbrechen oder ¡ pausieren. abbrechen ¡ pausieren ¡ Fertig in bis zu 24 Stunden Das Programmende festlegen. Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.

  • Seite 24: Programme

    de Programme 9 Programme Hinweis: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl. Programm Beschreibung max. Bela- dung (kg) Baumwolle Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen. Programmeinstellung: max. 90 °C ¡ max. 1400 U/min ¡ Eco 40-60 Textilien aus Baumwolle, Leinen und Mischgewebe waschen.
  • Seite 25 Programme de Programm Beschreibung max. Bela- dung (kg) Baumwolle + Strapazierfähige Textilien aus Baumwolle, Leinen Vorwäsche und Mischgewebe waschen. Programm mit Vorwäsche für stark verschmutzte Wäsche. Teilen Sie das Waschmittel in der Waschmittel- schublade für die Vor- und Hauptwäsche auf. → "Waschmittelschublade", Seite 19 Programmeinstellung: max.
  • Seite 26 de Programme Programm Beschreibung max. Bela- dung (kg) ⁠ Wolle Hand- und maschinenwaschbare Textilien aus Wol- le oder mit Wollanteil waschen. Um ein Schrumpfen der Wäsche zu vermeiden, be- wegt die Trommel die Textilien besonders scho- nend mit langen Pausen. Verwenden Sie ein Waschmittel für Wolle. Programmeinstellung: max.

  • Seite 27: Zubehör

    Zubehör de 10 Zubehör Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktie- ren Sie den → "Kundendienst", Seite 45. Verwendung Bestellnummer Verlängerung Wasserzu- Kaltwasser- oder Aquas- WMZ2381, WZ10131 laufschlauch top-Wasserzulauf- schlauch verlängern (2,50 m). Haltelaschen Standsicherheit des Ge- WMZ2200, WX975600 räts verbessern.

  • Seite 28: Waschmittel Und Pflegemit- Tel

    de Waschmittel und Pflegemittel Um Ihr Gerät und die Wäsche zu Beachten Sie die Informationen zu ¡ ▶ schonen, bereiten Sie die Wäsche Sicherheit → Seite 4 und Sach- vor. schäden vermeiden → Seite 11. – Taschen entleeren Herstellerangaben zur Verwendung – Sand aus allen Umschlägen und und Dosierung finden Sie auf der Taschen ausbürsten Verpackung.

  • Seite 29: Programm Einstellen

    Bedienung de 13.2 Programm einstellen 13.5 Dosierhilfe für Flüssig- waschmittel einsetzen Programmwähler drehen und auf Wenn Sie die Dosierhilfe als Zubehör das gewünschte Programm stellen. bestellen, müssen Sie die Dosierhilfe → "Programme", Seite 24 einsetzen. Bei Bedarf, Programmein- Die Waschmittelschublade heraus- stellungen anpassen → Seite 29. ziehen. Den Einsatz runterdrücken und die 13.3 Programmeinstellungen Waschmittelschublade entnehmen.

  • Seite 30: Programm Starten

    de Bedienung Beachten Sie die Hinweise zu Das Gerät pausiert. ¡ Waschmittel und Pflegemittel erscheint, ist Hinweis: Wenn → Seite 28. Wäsche nachlegen nicht möglich. Die Waschmittelschublade heraus- Wenn erlischt, ist Wäsche nach- ziehen. legen möglich. Das Waschmittel einfüllen. Die Gerätetür öffnen. → "Waschmittelschublade", Die Wäsche nachlegen oder ent- Seite 19 nehmen.

  • Seite 31: Gerät Ausschalten

    Kindersicherung de Die Wäsche entnehmen. 14.2 Kindersicherung deakti- veren 13.13 Gerät ausschalten Voraussetzung: Um die Kindersiche- Den Programmwähler auf Aus stel- rung zu deaktivieren, muss das Gerät len. eingeschaltet sein. Den Wasserhahn schließen. Auf beide Tasten ⁠   3s ca. 3 Se- ▶ Die Gummimanschette trocken wi- kunden drücken.

  • Seite 32: Trommel Reinigen

    de Reinigen und Pflegen Den Einsatz von unten nach oben 16.1 Trommel reinigen herausziehen. VORSICHT Verletzungsgefahr! Das dauerhafte Waschen mit niedri- gen Temperaturen und eine fehlende Belüftung des Geräts können die Trommel beschädigen und zu Verlet- zungen führen. Regelmäßig ein Programm zur Rei- ▶...

  • Seite 33: Laugenpumpe Reinigen

    Reinigen und Pflegen de Die Öffnung für die Waschmittel- Ein ausreichend großes Gefäß un- schublade reinigen. ter die Öffnung schieben. Die Waschmittelschublade ein- VORSICHT - Verbrühungsge- schieben. fahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen 16.3 Laugenpumpe reinigen heiß. Nicht die heiße Waschlauge berüh- ▶...
  • Seite 34 de Reinigen und Pflegen Den Innenraum, das Gewinde des Die Wartungsklappe einsetzen und Pumpendeckels und das Pumpen- schließen. gehäuse reinigen. Vor dem nächsten Waschen Der Pumpendeckel besteht aus zwei Bauteilen die zur Reinigung Um zu verhindern, dass beim nächs- auseinandergebaut werden kön- ten Waschen Waschmittel ungenutzt nen.

  • Seite 35: Störungen Beheben

    Störungen beheben de 17 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶...
  • Seite 36 de Störungen beheben Störung Ursache und Störungsbehebung "E:30 / -80" Entfernen Sie unzulässige Verlängerungen am Was- ▶ serablaufschlauch. → "Gerät anschließen", Seite 15 Pumpendeckel ist nicht vollständig eingeschraubt. Stellen Sie sicher, dass der Pumpendeckel bis zum ▶ Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen.
  • Seite 37 Störungen beheben de Störung Ursache und Störungsbehebung leuchtet. Wählen Sie ein geeignetes Programm zum Abpum- ▶ pen. → "Programme", Seite 24 blinkt. Tür ist nicht geschlossen. Schließen Sie die Tür. Zum Starten des Programms drücken Sie ⁠ Start / Nachlegen. Wäsche ist in der Tür eingeklemmt. Öffnen Sie die Tür erneut.
  • Seite 38 de Störungen beheben Störung Ursache und Störungsbehebung Programm startet → "Kindersicherung deaktiveren", Seite 31 ▶ nicht. Fertig in ist aktiviert. Prüfen Sie, ob Fertig in aktiviert ist. ▶ → "Tasten", Seite 23 Wäsche ist in der Tür eingeklemmt. Öffnen Sie die Tür erneut. Entfernen Sie eingeklemmte Wäsche. Schließen Sie die Tür.
  • Seite 39 Störungen beheben de Störung Ursache und Störungsbehebung Waschlauge wird nicht Wasserablaufschlauch ist zu hoch angeschlossen. abgepumpt. Montieren Sie den Wasserablaufschlauch in maxi- ▶ mal 1 Meter Höhe. Pumpendeckel ist nicht korrekt zusammengesetzt. Setzen Sie den Pumpendeckel korrekt zusammen. ▶ Waschmitteldosierung ist zu hoch. Sofortmaßnahme: Mischen Sie einen Esslöffel ▶...
  • Seite 40 de Störungen beheben Störung Ursache und Störungsbehebung Programmdauer än- Unwuchtkontrollsystem gleicht Unwucht durch mehr- dert sich während des maliges Verteilen der Wäsche aus. Waschprozesses. Kein Fehler - keine Handlung notwendig. ▶ Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
  • Seite 41 Störungen beheben de Störung Ursache und Störungsbehebung Hohe Schleuderdreh- Unwuchtkontrollsystem gleicht Unwucht durch redu- zahl wird nicht er- zierte Schleuderdrehzahl aus. reicht. Verteilen Sie die Wäsche in der Trommel neu. ▶ Hinweis: Legen Sie möglichst große und kleine Wä- schestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
  • Seite 42 de Störungen beheben Störung Ursache und Störungsbehebung Knitterbildung. Schleuderdrehzahl ist zu hoch. Stellen Sie beim nächsten Waschgang eine niedri- ▶ gere Schleuderdrehzahl ein. Beladungsmenge ist zu hoch. Verringern Sie beim nächsten Waschgang die Bela- ▶ dungsmenge. Ungeeignetes Programm für die Textilart eingestellt. Wählen Sie für die Textilart geeignete Programme ▶...
  • Seite 43 Störungen beheben de Störung Ursache und Störungsbehebung Schleuderergebnis ist Hinweis: Legen Sie möglichst große und kleine Wä- nicht zufriedenstel- schestücke zusammen in die Trommel. Verschieden lend. Die Wäsche ist große Wäschestücke verteilen sich beim Schleudern zu nass / zu feucht. besser. Starten Sie das Programm Schleudern. ▶...

  • Seite 44: Notentriegelung

    de Transportieren, Lagern und Entsorgen Den Wasserhahn schließen. 17.1 Notentriegelung Den Wasserzulaufschlauch leeren. Tür entriegeln Das Gerät ausschalten. Voraussetzung: Die Laugenpumpe Den Netzstecker des Geräts zie- ist leer. → Seite 33 hen. Die Waschlauge ablassen. ACHTUNG! Auslaufendes Wasser → "Laugenpumpe reinigen", kann zu Sachschäden führen. Seite 33 Nicht die Tür öffnen, wenn Wasser ▶...

  • Seite 45: Altgerät Entsorgen

    Kundendienst de 18.4 Altgerät entsorgen 19 Kundendienst Durch umweltgerechte Entsorgung Wenn Sie Anwendungsfragen haben, können wertvolle Rohstoffe wieder- eine Störung am Gerät nicht selbst verwendet werden. beheben können oder das Gerät re- pariert werden muss, wenden Sie WARNUNG sich an unseren Kundendienst. Gefahr von Gesundheitsschäden! Funktionsrelevante Original-Ersatztei- Kinder können sich im Gerät einsper- le gemäß...
  • Seite 46 de Kundendienst Um Ihre Gerätedaten und die Kun- dendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

  • Seite 47: Verbrauchswerte

    Verbrauchswerte de 20 Verbrauchswerte Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge- geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt. Programm Bela- Pro- Ener- Was- Maxi- Schleu- Rest- dung gramm-...
  • Seite 48 de Technische Daten ergibt sich aus den Zeichen vor dem Gerätetiefe mit 58,4 cm Schrägstrich der Erzeugnisnummer geschlossener (E-Nr.) auf dem Typenschild. Alterna- Tür tiv finden Sie die Modellkennung Gerätetiefe mit 95.6 cm auch in der ersten Zeile des EU-Ener- geöffneter Tür gielabels. Gewicht 68,5 kg Maximale Bela-...
  • Seite 52 BSH Hausgeräte GmbH Carl-Wery-Straße 34 *9001720758* 81739 München, GERMANY 9001720758 020302...
