Inhaltszusammenfassung für SilverStone MILO 11

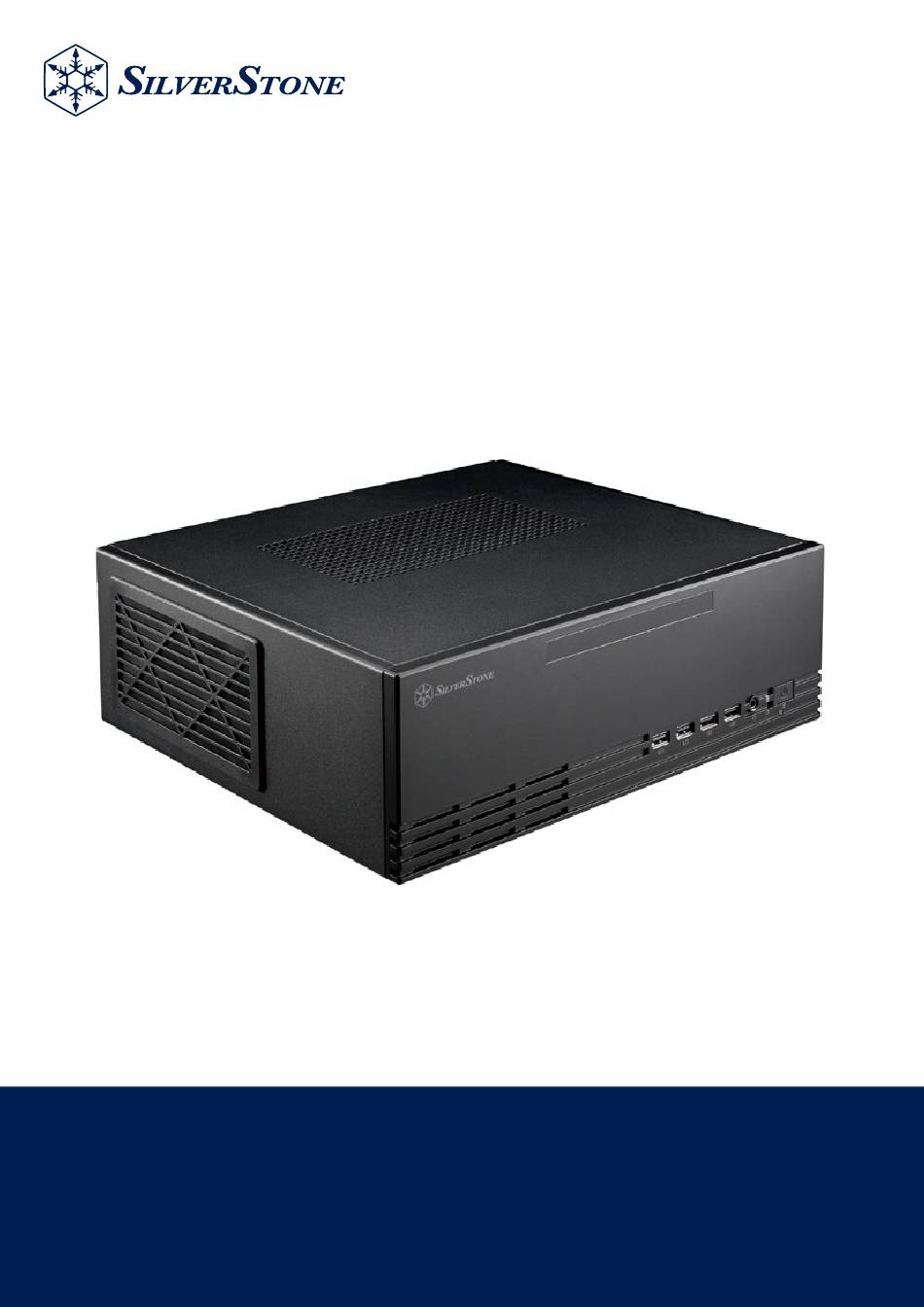

- Seite 1 MILO 11 Slim & compact Micro-ATX enclosure www.silverstonetek.com...
- Seite 2 Accessory Content / Zubehörinhalt / Contenu en accessoires Installation Guide / Installationsanleitung / Guide d'installation Component restrictions / K o m p o n e n t e n b e s c h r ä n k u n g e n Restricciones de componentes / Restrictions relatives aux composants Warranty terms &...
- Seite 3 Accessory Content ODD fixing bracket ODD-Befestigungshalterung Support de fixation ODD Soporte de fijación ODD Staffa di fissaggio ODD PSU fixing bracket PSU-Befestigungshalterung Support de fixation PSU Soporte de fijación PSU Staffa di fissaggio PSU Case feet Fußpolster Coussin de pied Almohadilla de pie Poggiapiedi Standoff-6-32-4H-6-32-3...
- Seite 4 Accessory Content Montage für 3,5-Zoll-Festplatte, motherboard, ODD-Befestigungshalterung motherboard, ODD fixing bracket de fijación ODD Mounting for motherboard Montage für ODD, -Befestigungshalterung Mounting for ODD, ODD fixing bracket Montaje para ODD, placa base,...
- Seite 5 Accessory Content Cable fixer Drahtfixierer Fixateur de fil Fijador de alambre Fissatore di filo Cable ties Kabelbinder Attaches de cable Bridas para cables Fascette per cavi...
- Seite 6 Installation Guide Remove top cover Obere Abdeckung entfernen Enlevez le couvercle supérieur Retirar la cubierta superior Rimuovere il coperchio superiore...
- Seite 7 Installation Guide Remove front panel Frontblende entfernen Retirez le panneau frontal Retirar el panel frontal Rimuovere il pannello frontale...
- Seite 8 Installation Guide Remove storage drive bracket Speicherlaufwerkhalterung entfernen Retirez le support de disque de stockage Retirar el bracket de dispositivos de almacenamiento Rimuovere la staffa per unità di archiviazione...
- Seite 9 Installation Guide 1.Secure PSU bracket 2.Secure PSU into chassis 1.Netzteil Halterung befestigen 2.Netzteil in Gehäuse befestigen 1.Fixez le support du bloc d’alimentation 2.Fixez celui-ci dans le châssis. 1.Fijar el bracket de FA 2.Fijar FA en el chasis 1.Fissare la staffa della PSU 2.Fissare la PSU nello chassis...
- Seite 10 Installation Guide Open PCI snap lock clip, install I/O shield Öffnen Sie den PCI-Clip, Installieren Sie das IO-Baffle Ouvrez le clip PCI, Installer le déflecteur IO Abra el clip PCI, Instale el deflector IO Aprire la clip PCI, Installare il deflettore IO...
- Seite 11 Installation Guide Install motherboard Motherboard installieren Installez la carte mère Instalar placa base Installare la scheda madre...
- Seite 12 Installation Guide Power SW HDD LED USB 3.0 USB2.0 HD Audio Power LED Install front I/O cables Vordere I/O-Kabel installieren Installez les câbles frontaux d'E/S Instalar cables frontales E/S Installare i cavi I/O anteriori...
- Seite 13 Installation Guide Install front fans Frontlüfter installieren Installez les ventilateurs frontaux Instalar ventiladores frontales Installare le ventole anteriori...
- Seite 14 Installation Guide Remove dust filters Staubfilter entfernen Enlevez les filtres à poussière Quitar filtros para el polvo Rimuovere i filtri antipolvere...
- Seite 15 Installation Guide Install side fans Seitliche Lüfter installieren Installez les ventilateurs latéraux Instalar ventiladores laterales Installare le ventole laterali...
- Seite 16 Installation Guide Install dust filter Installieren Sie den Staubfilter Installer le filtre à poussière Instale el filtro de polvo Installare il filtro antipolvere...
- Seite 17 Installation Guide Remove PCI slot covers Abdeckungen von PCI-Steckplatz entfernen Enlevez les couvercles de l’emplacement PCI Quitar cubiertas del zócalo PCI Rimuovere i coperchi dello slot PCI...
- Seite 18 Installation Guide Install graphics card, lock in PCI slot buckle Grafikkarte installieren, PCI-Steckplatz-Verschluss verriegeln Installez la carte graphique, verrouillez la boucle de l'emplacement PCI Instalar tarjetas gráficas, fijar el zócalo PCI Installare la scheda grafica, bloccare la fibbia per slot PCI...
- Seite 19 Installation Guide Install hard drives Festplatten installieren Installez disques durs Instalar discos duros Installare i dischi rigidi...
- Seite 20 Installation Guide Install hard drives Festplatten installieren Installez disques durs Instalar discos duros Installare i dischi rigidi...
- Seite 21 Installation Guide Remove slim ODD cover Abdeckung für schmales optisches Laufwerk entfernen Retirez le cache du lecteur optique fin Quitar cubierta ODD delgado Rimuovere il coperchio ODD sottile...
- Seite 22 Installation Guide Install slim ODD rear bracket Hintere Abdeckung für schmales optisches Laufwerk installieren Installez le support arrière du lecteur optique fin Instalar bracket trasero para ODD delgado Installare la staffa posteriore ODD sottile...
- Seite 23 Installation Guide Install slim ODD Schmales optisches Laufwerk installieren Installez le lecteur optique fin Instalar ODD delgado Installare l’ODD sottile...
- Seite 24 Installation Guide Secure front panel Frontblende sichern Fixez le panneau frontal Fijar panel frontal Fissare il pannello frontale...
- Seite 25 Installation Guide Secure storage drive bracket Speicherlaufwerkhalterung sichern Fixez le support de disque de stockage Fijar el bracket para dispositivos de almacenamiento Fissare la staffa per unità di archiviazione...
- Seite 26 Installation Guide Place the top cover back and secure with screws Obere Abdeckung wieder anbringen und mit Schrauben sichern Remettez le capot supérieur en place, et fixez-le avec les vis Volver a colocar la cubierta superior y fijar con tornillos Reinserire il coperchio superiore e fissarlo con viti...
- Seite 27 COMPONENT RESTRICTIONS 159mm 90mm 69mm 43.4mm Cooler CPU cooler: 1.without ODD bracket: 90mm 2.with ODD bracket, without 3.5" HDD: 69mm 3.with ODD bracket, with 3.5" HDD: 43.4mm CPU-Kühler: 1.Ohne Halterung für optisches Laufwerk: 90 mm 2.Mit Halterung für optisches Laufwerk, ohne 3,5-Zoll-Festplatte: 69 mm 3.Mit Halterung für optisches Laufwerk, mit 3,5-Zoll-Festplatte: 43,4 mm Refroidisseur de processeur : 1.sans support lecteur optique fin : 90 mm...
- Seite 28 COMPONENT RESTRICTIONS 159mm Distance between HDD and rear of motherboard: 159mm Abstand zwischen Festplatte und Rückseite des Motherboards: 159 mm Distance entre le disque dur et l'arrière de la carte mère : 159 mm Distancia entre HDD y parte trasera de placa base: 159mm Distanza tra HDD e parte posteriore della scheda madre: 159 mm : 159...
- Seite 29 COMPONENT RESTRICTIONS 96mm 272mm Graphics card: Depth: 272mm (without installing front fans) Height: 96mm Grafikkarte: Tiefe: 272 mm (ohne installierte Frontlüfter) Höhe: 96 mm Carte graphique : Profondeur : 272 mm (sans installer les ventilateurs frontaux) Hauteur : 96 mm Tarjetas gráficas: Profundidad: 272mm (sin instalar ventiladores frontales) Altura: 96mm...
- Seite 30 COMPONENT RESTRICTIONS 248mm 23mm Side fans 80mm fan: Supports motherboard of 248mm – fan thickness 60mm fan: May interfere with the headers and cable connection on the motherboard, thus the height of the cable and connectors corresponding to the motherboard area must be less than 23mm, and the graphics card must not be installed in the 4th PCI slot.
- Seite 31 COMPONENT RESTRICTIONS 272mm SATA Front fan: If the header at the end the board is facing forward, the thickness supported by the fan = 272mm -SATA connector length - motherboard size. If it faces upwards, the front fan supports a fan with a thickness of 25mm.
-
Seite 32: Warranty Terms & Conditions
3. Under warranty, SilverStone Technology is obligated to repair or replace its defective products. Under no circumstances will SilverStone Technology be liable for damages in connection with the sale, purchase, or use including but not limited to loss of data, loss of business, loss of profits, loss of use of the product or incidental or consequential damage whether or not foreseeable and whether or not based on breach of warranty, contract or negligence, even if SilverStone Technology has been advised of the possibility of such damages. -
Seite 33: Garantiebedingungen
Bedingungen, die nicht oben aufgelistet sind, sind nicht durch die Garantie abgedeckt. 2. Im Rahmen der Garantie ist die Haftbarkeit von SilverStone Technology auf den aktuellen Marktwert des Produktes beschränkt (abgeschriebener Wert, ausschließlich Versands-, Handhabungs- und anderer Gebühren). SilverStone Technology übernimmt keine Verantwortung für andere Schäden oder Verluste, die mit der Nutzung des Produktes in Verbindung stehen. - Seite 34 ó daño accidental ó consecuente fuera ó no basado en un fallo de la garantía, contrato ó negligencia, incluso si SilverStone Technology fuera avisada de la posibilidad de tales daños.
- Seite 35 3. Dans le cadre de sa garantie, SilverStone Technology s’oblige à réparer ou à remplacer ses produits défectueux. En aucun cas SilverStone Technology ne pourra être tenu pour responsable des dommages liés à la vente, à l'achat ou à l 'utilisation, y compris mais sans s'y limiter, toute perte de données, perte d’affaires, perte de profit, perte d'utilisation du...
-
Seite 36: Termini E Condizioni Della Garanzia
–la perdita di dati, perdita di lavoro, perdita di profitti, perdita dell’uso del prodotto o danni incidentali o conseguenti, prevedibili o meno, e se basati o meno sulla violazione di garanzia, contratto o negligenza, anche se SilverStone Technology è stata avvisata della possibilità... - Seite 37 または損傷は、SilverStone Technology の判断のもと で修理または交換されます。 a. 誤用、濫用または他の不適当な行動のない、このマニュアルに示される指示に従 った使用*。 b. 天災（落雷、火災、地震、洪水、塩害、風害、昆虫、動物など…）に起因しない 損傷。 c. 分解、改造、修理されていない製品。分解や交換されていないコンポーネント。 d. 保証マーク/ラベルが剥がされたり、損傷したりしていないこと。 上記の以外の損失または損傷は、保証期間中で も保証対象になりません。 2. 保証期間中におけるSilverStone Technology の最大保証範囲は、製品の現在の市場価 格（輸送、取扱いと他の料金を 除いた、見積もり価値）に限られます。SilverStone Technology は、製品の使用に関連したその他の損害または損失の責 任は負いかねま す。 3. 保証期間中に、SilverStone Technology は、問題のある当社製品を修理・交換する義 務があります。予見できるか否 かを問わず、どんなことがあってもSilverStone Technology はデータの損失、ビジネスの損失、利益の損失、製品または 付随的・派 生的損害の使用の損失を含み、かつこれに限らず、販売、購入または使用に関連して 損害賠償の支払いの義 務はありません、そして、これは保証、契約または怠慢の違反 に基づくか否かを問わず、SilverStone Technology がかか...
- Seite 38 보증 마크/스티커가 떨어지고나 훼손되지 않은 경우. 상기 조건과 다른 조건으로 발생한 손실 또는 손상은 보증에 의거하여 보상되지 않습니다. 2. 보증에 의거하여 SilverStone Technology 가 감당하는 최대 책임은 제품의 현재 시장 가격(운송, 처리 및 기타 비용을 제외한 감각상각 가치)으로 제한됩니다. SilverStone Technology 는 제품 사용과 관련된 기타 손상 또는 손실에 대해...
-
Seite 39: Условия Гарантии
питания следует отправлять по месту приобретения в течение 30 дней со дня покупки, если срок превышает 30 дней, покупателям нужно получить номер RMA в компании SilverStone Technology в США, загрузив форма "USA RMA form for end-users" с веб-сайта, указанного ниже, и заполнить ее в соответствии с указаниями. - Seite 40 จะรั บ ทราบถึ ง ความเป็ น ไปได้ ต ่ อ ความเสี ย หายดั ง กล่ า วก็ ต าม 4. การรั บ ประกั น จะครอบคลุ ม เฉพาะผู ้ ท ี ่ ท ำการซื ้ อ ผลิ ต ภั ณ ฑ์ จ ากทางตั ว แทนจำหน่ า ยและผู ้ ค ้ า ปลี ก อย่ า งเป็ น ทางการของทาง SilverStone Technology เท่...
- Seite 41 有限責任保固說明 有限責任保固說明 1. 本產品就因製造過程所產生瑕疵而產生零件異常或損壞之狀況，提供保固。 在下列情況下發生零件異常或損壞，將由銀 欣科技進行檢查與判斷後，進行修復 或更換良品。 a. 依產品使用說明書的方式正常使用產品，無不當使用、過度使用或其他不合理的 使用方式 （例如：將本產品用於產品測試）*。 b. 非因天然災害造成的損壞（例如：雷擊、火災、地震、水災、雪災、颶風、蟲害、動物 襲擊 等）。 c. 產品未自行拆解、修改或修理。零組件未自行拆解或更換。 d. 產品保固標籤或貼紙未被移除或破壞。 上列情況以外所發生的任何零件異常或損壞，將不在保固範圍內。 2. 在保固期內，銀欣科技最大的分擔責任限定於本產品於目前市場的價值（產品目前的殘值，不包含運費、手續費及其他 費用）。銀欣科技 對於因使用本產品所造成的 其他損失，不負賠償責任。 3. 在保固期內，銀欣科技 對於具瑕疵的產品，有修理或更換的義務。但，無論在何種 情況下，銀欣科技 對於銷售、購買或 使用本產品所造成的任何損失（包含但不限於 資料損毀、業務損失、利潤損失、使用本產品附帶或間接產生的損失、無論 是否為可 預見或 銀欣科技 已事先告知可能會發生此類的損害，使用者卻依然違反保固條 款、合約之不當使用行為及因使 用者自行疏忽所造成的損失），皆不負任何賠償責任。 4. 保固條款僅適用於透過 銀欣科技 授權經銷商或代理商購買產品的原始買家，本保固無法適用於購買中古商品的買家。 5.
- Seite 42 ○ ○ ○ 风扇 — ○ ○ ○ ○ ○ 其它 ○ ○ ○ ○ ○ ○ 包装材料 ○ ○ ○ ○ ○ ○ 辅助材 ○ ○ ○ ○ ○ ○ Please refer to SilverStone website for latest specifications updates.
