3 Inbetriebnahme

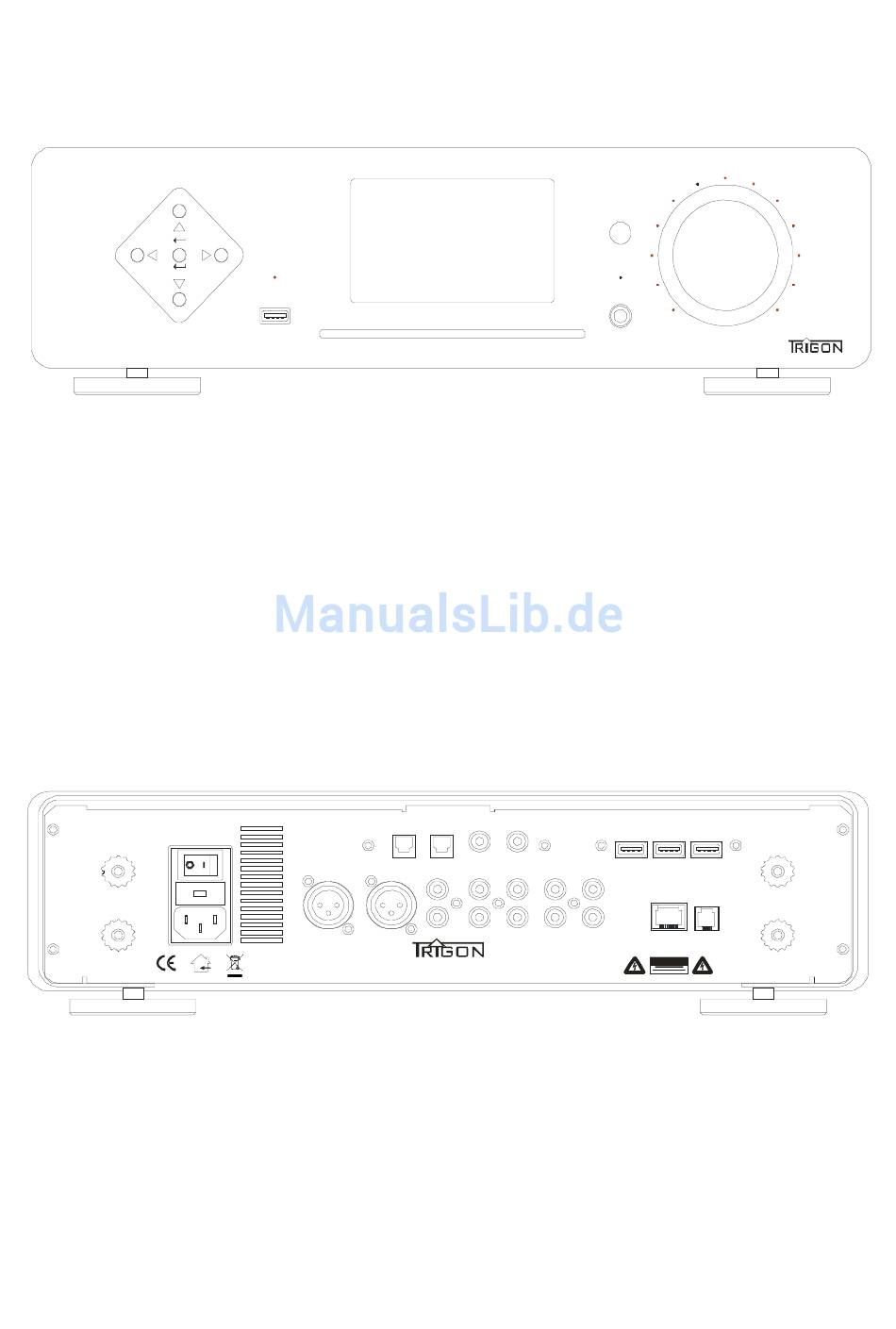

3.1 Die Bedienungselemente auf der Frontseite
4
1
2
5
Trinity
[1]
Navigationstaste (zurück, nach links)
[2]
Navigationstaste (Bestätigungstaste, Auswahltaste)
[3]
Navigationstaste (nach rechts, Kontextmenütaste)
[4]
Navigationstaste (nach oben)
[5]
Navigationstaste (nach unten)
[6]
USB-Buchse
[7]
Anzeigebildschirm
[8]
Slot In Laufwerk CD-Player / -Ripper
[9]
Fenster für IR-Fernbedienung
[10]
Kopfhörerbuchse
[11]
Lautstärkeknopf (Hometaste / im Homemenü Mutetaste)
[12]
RGB-Leuchtring
[13]
LED´s der Lautstärkeanzeige
3.2 Die Anschlüsse auf der Rückseite
MAIN POWER
CONSUMPTION 20 - 350W
13
14
+
15
SPEAKER
RIGHT CHANNEL
16
-
[13,33]
[14]
[15]
[16]
[17,
18]
[19]
[20]
[21,22,23]
[24,25]
[26,27]
[28,29,30]
[31]
[32]
3
6
D-IN-4
BAL-OUT-R
BAL-OUT-L
18
17
AUDIO PLAYER
Lautsprecherbuchsen
Hauptnetzschalter
Netzsicherung
Netzbuchse
symmetrischer Vorverstärkerausgang
unsymmetrischer Vorverstärkerausgang
Record Ausgangsbuchse
analoge Audioeingänge
optische SPDIF-Eingänge (Toslink)
koaxiale SPDIF-Eingänge
USB-Buchsen
LAN-Anschluss-Buchse
10V DC-Ausgangsbuchse für Geräte mit DC-Schalteingängen
7
8
24
25
26
27
D-IN-3
D-IN-2
D-IN-1
PRE-OUT
REC-OUT
LINE 3
LINE 2
19
20
21
22
TRINITY
9
11
10
12
28
29
30
USB
USB
USB
LINE 1
REMOTE
ETHERNET
10V DC
LEFT CHANNEL
23
31
32
CAUTION
Handmade In GERMANY
13
33
+
SPEAKER
-
7
