Home Deluxe ELOS Gebrauchsanweisung

Home Deluxe ELOS Gebrauchsanweisung

Led-vollkassettenmarkise
Vorschau ausblenden Andere Handbücher für ELOS:
Inhaltsverzeichnis

Quicklinks

Gebrauchsanweisung
LED-Vollkassettenmarkise ELOS
ACHTUNG:
Vor der Montage und Inbetriebnahme die Anleitung vollständig und sorgfältig
lesen. Sie enthält wichtige Informationen zur Montage und Verwendung.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Home Deluxe ELOS

Inhaltszusammenfassung für Home Deluxe ELOS

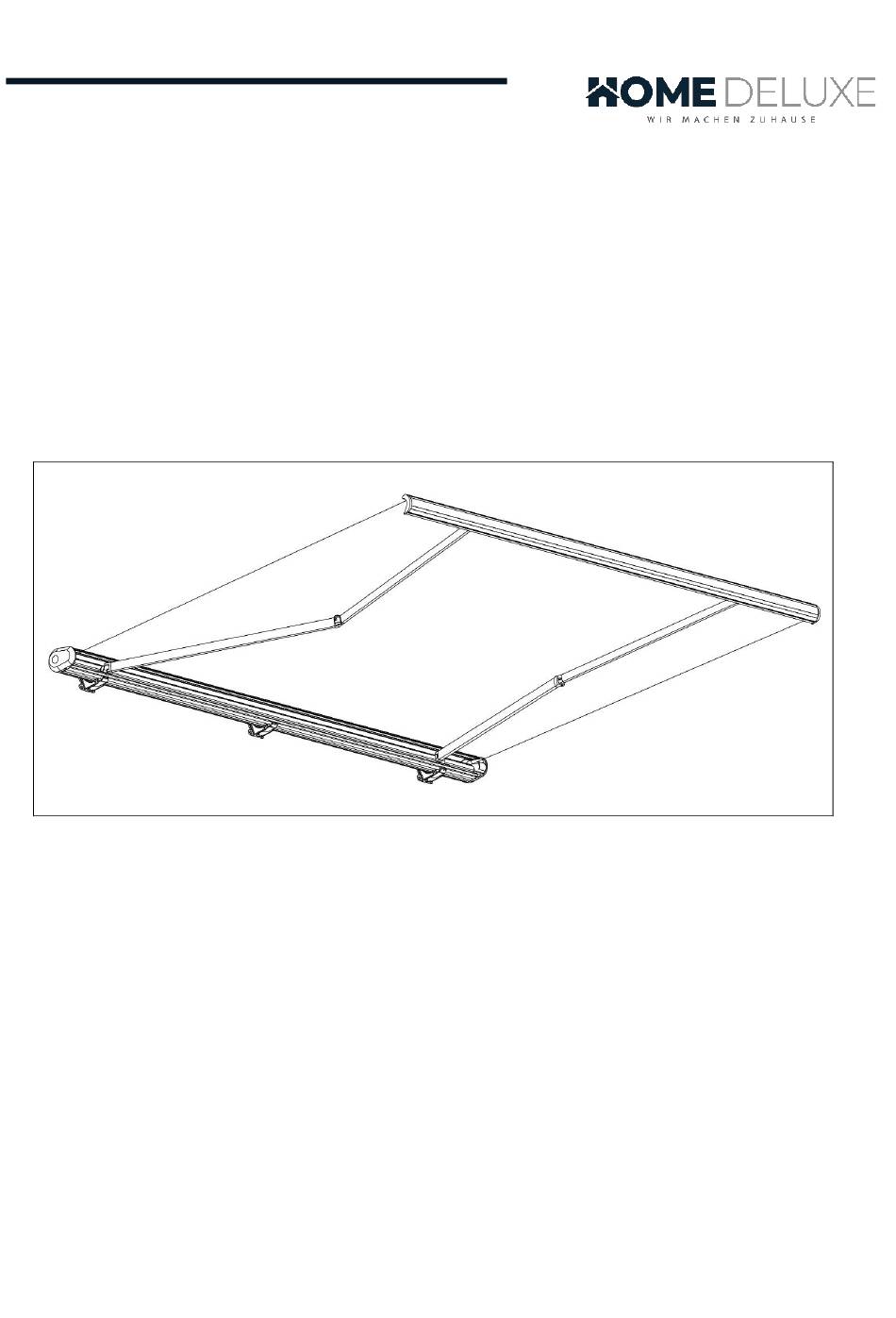

  • Seite 1 Gebrauchsanweisung LED-Vollkassettenmarkise ELOS ACHTUNG: Vor der Montage und Inbetriebnahme die Anleitung vollständig und sorgfältig lesen. Sie enthält wichtige Informationen zur Montage und Verwendung.

  • Seite 2: Inhaltsverzeichnis

    LED Vollkassettenmarkise ELOS Inhaltsverzeichnis Allgemeines ..........................3 1.1. Produktübersicht ........................3 1.2. Generelle Hinweise ......................... 3 1.3. Gewährleistung........................3 Informationen zur Gebrauchsanweisung ................4 2.1. Verfügbarkeit der Gebrauchsanweisung ................4 2.2. Zielgruppen der Gebrauchsanweisung ................... 4 2.3. Informationen zur Übersetzung ..................... 4 Symbolerklärung ........................

  • Seite 3: Allgemeines

    SORGFÄLTIG LESEN! Liebe Kundinnen und Kunden, vielen Dank, dass du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deiner neuen LED Vollkassettenmarkise ELOS. Die Gebrauchsanweisung unterstützt dich bei der Montage, der Inbetriebnahme, dem Betrieb und der Wartung des Produkts.

  • Seite 4: Informationen Zur Gebrauchsanweisung

    Das Symbol erklärt die Konformität des Produktes mit den geltenden Anforderun- gen, die die Europäische Gemeinschaft an uns stellt. Die aktuelle Konformitätser- klärung ist auf Anfrage bei der Home Deluxe GmbH erhältlich. Gebrauchsanweisung lesen Das Symbol weist darauf hin, dass vor der Montage/Installation und/oder der Be- dienung vom Gerät die Gebrauchsanweisung sorgfältig gelesen werden muss.

  • Seite 5: Allgemeines Zur Gebrauchsanweisung

    Stromkreis spannungsfrei geschaltet. 3.1. Allgemeines zur Gebrauchsanweisung Die Gebrauchsanweisung bezieht sich auf die LED Vollkassettenmarkise ELOS. Sie enthält wichtige Informa- tionen zur Montage und Betrieb. Die Gebrauchsanweisung, insbesondere die Sicherheitshinweise müssen sorgfältig vor der Inbetriebnahme des Produkts gelesen werden, bewahre die Gebrauchsanweisung sorg- sam auf.

  • Seite 6: Gefahr Für Kinder

    LED Vollkassettenmarkise ELOS Gefahr für Kinder Halte Kinder von Verpackungsmaterialien fern. Es besteht beim Verschlucken Erstickungs- gefahr! Halte Kinder während der Montage fern vom Aufbauort. Der Lieferumfang enthält Klein- teile die verschluckt werden oder zu schlimmen Verletzungen führen können. Stelle sicher, das kleine Kinder keine Kleinteile in den Mund nehmen.

  • Seite 7: Produktmerkmale

    LED Vollkassettenmarkise ELOS 4. Produktmerkmale LED Vollkassettenmarkise 350 x 250 395 x 300 500 x 300 585 x 300 ELOS Breite (A) 3500 mm 3950 mm 5000 mm 5850 mm Länge (B) ausgefahren 2500 mm 3000 mm 3000 mm 3000 mm...
  • Seite 8 LED Vollkassettenmarkise ELOS nicht im Lieferumfang enthalten Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...

  • Seite 9: Lieferumfang

    LED Vollkassettenmarkise ELOS 5. Lieferumfang Kontrolliere bei Anlieferung die Verpackung auf äußere Beschädigungen. Des Weiteren kontrolliere unmit- telbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Komponenten. Montiere das Produkt nur, wenn der Lieferumfang vollständig und unbe- schädigt ist.

  • Seite 10: Montage

    LED Vollkassettenmarkise ELOS 6. Montage 6.1. Sicherheitshinweise Alle Informationen für die Sicherheit und der Gesundheit müssen gelesen werden. Wenn das Produkt ausgefahren wird, wirken unterschiedliche Kräfte, z.B. Wind und Regen, auf diesem ein. Diese Kräfte werden von dem Produkt absorbiert und über die Montage- winkel auf die Wand übertragen.

  • Seite 11: Montage Des Produkts

    LED Vollkassettenmarkise ELOS Die Handkurbel muss sich in unmittelbarer Sichtweite des fahrbaren Teils, aber abseits von beweglichen Teilen befinden. Sie ist in einer Höhe von min. 1,50 m und max. 1,80 m zu installieren. Werden die Wandhalter aufgrund von Leitungen, Dachrinnen abgerutschte Bohrungen etc.
  • Seite 12 LED Vollkassettenmarkise ELOS Schritt 1: Montageposition / Montageort - ca. 2,5 m – 3,5 m über dem Boden. - bei einer Montageposition kleiner als 2,5 m vom Boden muss sichergestellt sein, dass bei vollständig ausgefahrener Markise genügend Platz unterhalb der vorderen Abdeckung vorhanden ist.
  • Seite 13 LED Vollkassettenmarkise ELOS Schritt 2: Bohrungen vorbereiten und Dübel einsetzen - Prüfe vor dem Bohren die Wand, dass sich keine Leitungen (z.B. Stromkabel etc.) an den Bohrpositionen befinden. 350 x 250 395 x 300 500 x 300 585 x 300...
  • Seite 14 LED Vollkassettenmarkise ELOS Weitere Systeme zur Befestigung der Wandhalterung - Hinweis Wir empfehlen zur normgerechten Befestigung des Produkts an der Wand „Fischer“ Markisenverankerungen. Diese sind nicht im Lieferumfang enthalte, jedoch in jedem gut sortier- ten Baumarkt erhältlich und bieten eine optimale Befestigung des Produkts an verschiedensten Untergründen.
  • Seite 15 LED Vollkassettenmarkise ELOS - Hinweis Spürst du keinen Widerstand beim Anziehen der Schrauben im Dübel, dann hat dieser nicht genug Verankerung im Mauerwerk. Wiederhole die komplette Montage mit einem Versatz von 15 cm. - Hinweis: Für die korrekte Montage muss der Mantel des Dübels vollständig eingesetzt werden, er darf sich nicht herausstehen! Bei Bedarf entferne den Anker und bohre Sie das Loch tiefer.
  • Seite 16 LED Vollkassettenmarkise ELOS Schritt 4: Produkt auf den Wandhalterungen montieren - Hinweis: Beim Öffnen des Produkts muss sich der Markisenstoff von oben abwickeln. - Führe das Produkt in die Aufnahme, wie in der Abbildung gezeigt, ein. Sichere diese anschließend mit den mitgelieferten Schrauben, Unterlegscheiben und Muttern an den Wandhalterungen.
  • Seite 17 LED Vollkassettenmarkise ELOS Schritt 5: Spannungsanschluss Achtung: Während des Öffnens und Schließens des Produkts sollte es zu keiner Spannungsun- terbrechung kommen, da sonst die Programmierung für die Endstellung verloren geht. - Achtung: Überprüfe das alle Anschlüsse kohärent sind, bevor du das System an die Spannungs- versorgung anschließt oder betreibst.
  • Seite 18 LED Vollkassettenmarkise ELOS Schritt 6: Neigungswinkel einstellen - Der Neigungswinkel ist in einem Bereich von 14 - 30° einzustellen. Hinweis: Stelle den Neigungswinkel nicht unter 14° ein, dadurch kann dein Produkt Schaden neh- men. Achtung: Ist die Einstellschraube in der Endposition, darf nicht weitergedreht werden. Eine Miss- achtung kann zu Schäden an dem Produkt führen und die Gewährleistung erlischt.
  • Seite 19 LED Vollkassettenmarkise ELOS Schritt 7: Anpassen des Anschlags für den Motorstopp ACHTUNG: Produkt kann nicht auf Werkseinstellung zurückgesetzt werden. Gehe mit der Feinjustierung sehr vorsichtig um. Bei zu starken straffen vom Markisenstoff, kann dieses unter Umständen den Motor beschädigen. Der Anschlag des Motors ist werkseitig voreingestellt, sodass das Produkt vor dem ersten Gebrauch ohne Einstellung verwendet werden kann.

  • Seite 20: Anwendung

    LED Vollkassettenmarkise ELOS 7. Anwendung 7.1. Sicherheitshinweise Folgende Informationen für Sicherheit und Gesundheit müssen sorgfältig gelesen werden. Verletzungsgefahr Unsachgemäßer Umgang beim Betrieb kann zu Verletzungen führen Verwende kein beschädigtes Produkt. Nimm keine Veränderungen am Produkt vor. Greife während des Betriebs nicht in oder an bewegliche Teile.

  • Seite 21: Bedienelemente

    LED Vollkassettenmarkise ELOS 7.4. Bedienelemente Handsender Taste 1 Markise öffnet Taste 2 Markise schließt Taste 3 Markise stoppt Taste 4 LED Ein/Aus Taste 1: Beim Drücken der Taste öffnet sich die Markise. Taste 2: Beim Drücken der Taste schließt sich die Markise.
  • Seite 22 LED Vollkassettenmarkise ELOS Entfernen Sie das Produkt (siehe Demontage). Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...

  • Seite 23: Fehlerbehebung

    LED Vollkassettenmarkise ELOS 8. Fehlerbehebung Wenn im Betrieb folgende Störungen auftreten, überprüfe bitte folgende Fehlerursachen anhand der fol- genden Tabelle. Lässt sich die Störung nicht durch die aufgeführten Maßnahmen beheben, nimm das Pro- dukt außer Betrieb. Fehler Mögliche Ursache Lösung...

  • Seite 24: Wartung Und Pflege

    LED Vollkassettenmarkise ELOS 9. Wartung und Pflege 9.1. Sicherheitshinweise Verletzungsgefahr Unsachgemäßer Umgang beim Betrieb kann zu Verletzungen führen Vor der Reinigung/Wartung/Pflege muss die Spannungsversorgung zum Produkts ausge- schaltet werden. Trenne das Produkt von der Spannungsversorgung, wenn Arbeiten, wie z.B. Fensterreini- gungen, in der Nähe durchgeführt werden.

  • Seite 25: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte

    LED Vollkassettenmarkise ELOS 11.1. Elektro- und Elektronikgeräte - Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet.
  • Seite 26 LED Vollkassettenmarkise ELOS Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 www.home-deluxe-gmbh.de GA-009-01_ELOS 2022/06 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
