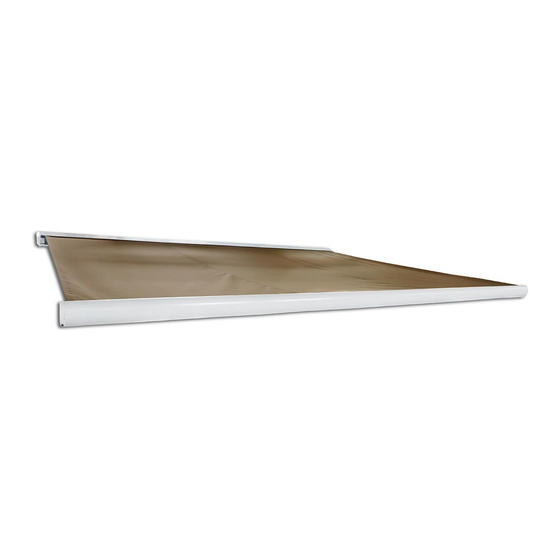

Home Deluxe Elos V2 Montage- Und Bedienungsanleitung
Vollkassettenmarkise
Verwandte Anleitungen für Home Deluxe Elos V2
Inhaltszusammenfassung für Home Deluxe Elos V2

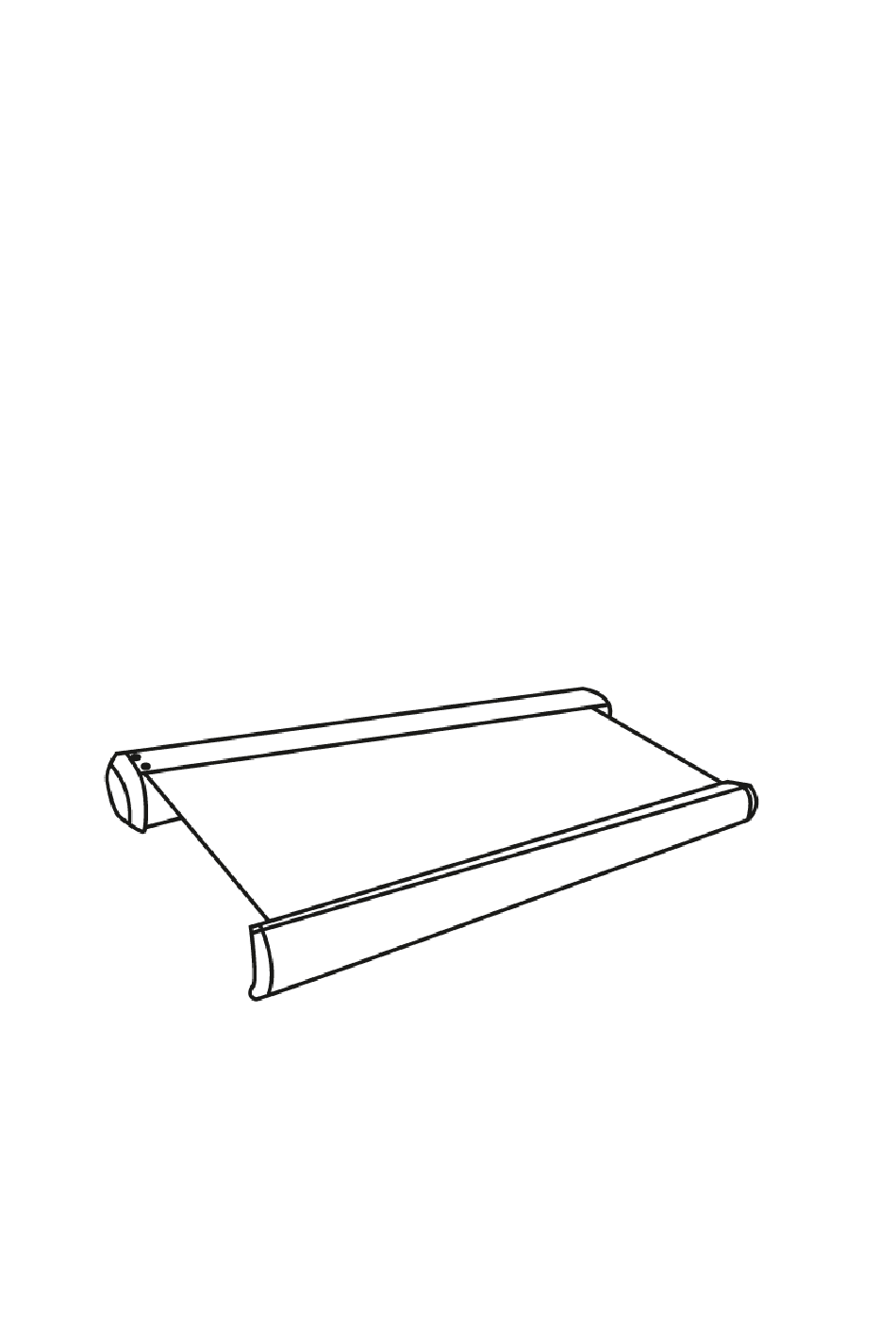

- Seite 1 Montage- und Bedienungsanleitung Vollkassettenmarkise Elos V2 Home Deluxe GmbH | Schanzeweg 2 | 32312 Lübbecke | +49 (0)5743-6039190 www.home-deluxe-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbolerklärung Sicherheitshinweise Lieferumfang Montage Fernbedienung Stromanschluss Einstellung der Markise Reinigung und Pflege Gewährleistung... -
Seite 3: Symbolerklärung
Symbolerklärung WARNUNG Das Warn-Symbol weist Sie auf Gefahren hin, bei denen Unfälle oder Beschädigungen auftreten können. Bevor Sie den entsprechenden Montageschritt ausführen, lesen Sie den entsprechenden Hinweis neben dem Symbol. INFO Das Info-Symbol gibt Ihnen wichtige Hinweise und weist Sie auf Probleme während des Montagevorganges hin. Beachten Sie diese bevor der entsprechende Montageschritt durchgeführt wird, um Probleme zu verstehen und vermeiden zu können. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 1. Bitte lassen Sie die motorisierte Kassettenmarkise von einem Fachmann installieren. 2. Überprüfen Sie vor Montage den Lieferumfang auf Vollständigkeit und offensichtliche Beschädigungen. 3. Lesen Sie unbedingt die gesamte Anleitung vor der Montage und Inbetriebnahme durch. 4. Die Markise muss mit der Wandhalterung auf einer festen, stabilen Wand montiert werden. -
Seite 5: Lieferumfang
Lieferumfang Zur Installation empfohlene Werkzeuge - Bohrhammer und 14 mm Steinbohrer - Kreide oder Bleistift zum Markieren - Wasserwaage - Maßband - Steckschlüsselset und Schraubenschlüssel... -
Seite 6: Montage
Montage 1. Positionierung der Markise Die empfohlene Höhe über dem Boden ist 2.5m – 3,5m. Wenn Sie weniger Höhe für die Installation zur Verfügung haben, müssen Sie sicherstellen, dass genügend Spielraum vorhanden ist, wenn die Markise vollständig ausgefahren ist. Stellen Sie auch sicher, dass Sie alle Türen öffnen können. -
Seite 7: Anbringungsdarstellung
Anbringungsdarstellung:... -
Seite 8: Bohrung Der Löcher Für Die Halter
2. Bohrung der Löcher für die Halter 1. Messen Sie die Markisenbreite und bestimmen Sie die Positionen der Wandhalterungen. 2. Zeichnen Sie eine horizontale Linie an der Position der gewünschten Höhe. 3. Markieren Sie an der Wand die Bohrungen an Unterseite der Halterungen. -
Seite 9: Installation Der Wandhalterung
3. Installation der Wandhalterung Wenn Sie die von uns mitgelieferten Spreizbolzen verwenden können, gehen Sie bitte wie folgt vor: 1. Nachdem Sie die Löcher gebohrt und die Dübel eingesetzt haben, nehmen Sie die Wandhalterung und schrauben diese mit Hilfe der Schrauben und der Unterlegscheiben fest. -
Seite 10: Installation Der Markise
4. Installation der Markise Heben Sie beide Enden der Markise, bis die Markise in die Wandhalterung rutscht. Stellen Sie sicher, dass diese richtig in den Wandhalterungen sitzt. Befestigen Sie die Markise durch anziehen der Frontplatte an der Wandhalterung so fest wie nötig. Achten Sie darauf, dass die Markise exakt waagerecht an der Wand angebracht wird. - Seite 11 Lage der Markise Hinweis: Stellen Sie sicher, dass der Stoff von oben zugeführt wird!
-
Seite 12: Winkeleinstellung Und Nivellierung Der Frontleiste
5. Winkeleinstellung und Nivellierung der Frontleiste Einstellen des Neigungswinkel und der Höhe: Bevor die Markise verwendet wird, muss der richtige Winkel eingestellt werden. Einstellen des Winkels: 1. Der Winkel kann durch Lösen der Kontermutter 17 mm auf den Markisenarmen eingestellt werden. 2. -
Seite 13: Fernbedienung
6. Fernbedienung Bedienung der Fernbedienung 1. Drücken Sie die Öffnungstaste (Pfeil nach oben) um das Segel zu öffnen. 2. Drücken Sie die Stopp-Taste, um den Markisen Motor zu stoppen (egal in welche Richtung er sich gerade dreht). 3. Drücken Sie die Schließen-Schaltfläche (Zurück-Pfeil) um das Segel zu schließen. -
Seite 14: Stromanschluss
7. Stromanschluss Installation: Die Markise ist mit einem ca. 2,0 m langen Kabel mit Eurostecker ausgestattet. Genügt ihnen die Kabellänge nicht, müssen Sie einen Elektriker mit der Verlängerung beauftragen. Sind Sie sich nach einer Verlängerung nicht sicher, wie Sie die Kabel fachgerecht ans Stromnetz anschließen, lassen Sie die Anschlussarbeit vom Elektriker durchführen. -
Seite 15: Einstellung Der Markise
8. Einstellung der Markise Die elektrische Markise stoppt automatisch in der vorgegebenen Position. Sie hält auch automatisch an, wenn das Tuch vollständig eingezogen ist. Sie können die Markise zu jeder gewünschten Zeit (bis die Markise vollständig ausgefahren oder eingefahren ist) durch Betätigung der Fernbedienung anhalten. - Seite 16 9. Einstellung des Ausfahrens...
-
Seite 17: Reinigung Und Pflege
Gewährleistung Es bestehen die gesetzlichen Mängelhaftungs- und Gewährleistungsrechte ab Kaufdatum. Im Fall von Mängeln an diesem Produkt, wenden Sie sich bitte schriftlich an den Verkäufer: Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke info@home-deluxe-gmbh.de Reklamationen, die aufgrund unsachgemäßer Montage oder Nutzung... - Seite 18 Modell: LED Vollkassettenmarkise Elos V2 - sandfarben 400 x 300 cm (Artikel-ID 14257) Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.
