Monstertech FLIGHT CHAIR Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FLIGHT CHAIR:

Werbung

Inhaltsverzeichnis

FLIGHT CHAIR
Instruction Manual
Bedienungsanleitung
Mode d'emploi

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Monstertech FLIGHT CHAIR

Inhaltszusammenfassung für Monstertech FLIGHT CHAIR

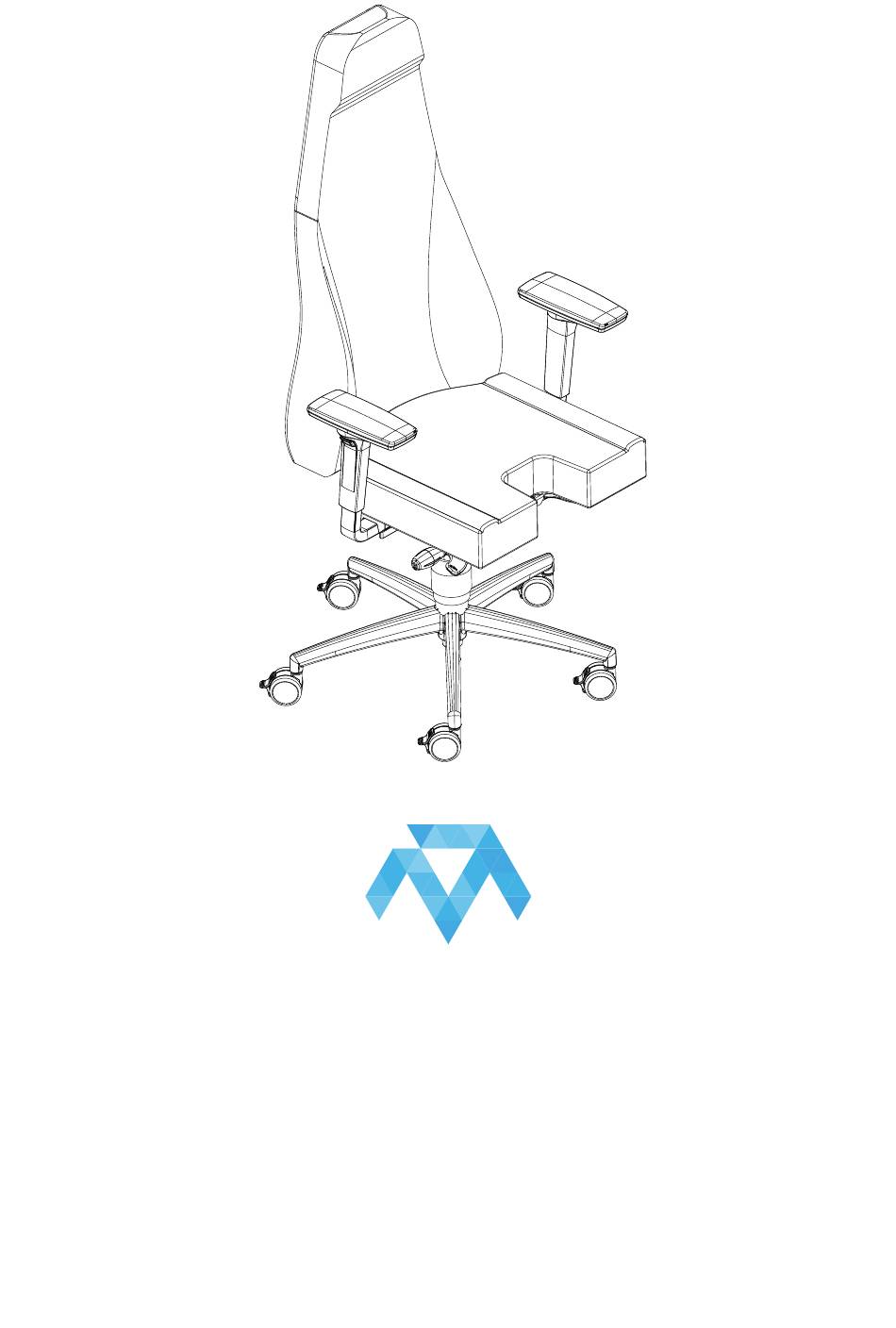

  • Seite 1 FLIGHT CHAIR Instruction Manual Bedienungsanleitung Mode d‘emploi...
  • Seite 2 Do not use too much downward pressure. cross-head screw M6x25 both rear sides toothed washer move to the front stop Attention! For mounting with a center joystick bracket have a look at page 22! press to move MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 3 Press the lever and move the parts to get access to the mounting holes. cross-head screw M6x25 toothed washer chair mechanic seat underside MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 4 MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 5 M6x35 4x toothed washer 4x washer Ø12 same for the other arm rest rest MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 6 If your mechanic has a cover open it. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 7 MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 8 3x M8x14 6x wedge lock washer MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 9 5x roll press in MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 10 *Chairs with the optional rotation brake do not include a gas spring cap. gas spring MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 11 MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 12 MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...

  • Seite 13: Sitzhöhe Einstellen

    SITZHÖHE EINSTELLEN Zieh an dem Hebel rechts unterhalb der Sitzfläche und be- oder entlaste den Sitz um die gewünschte Höhe einzustellen. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 14 Pull the lever unter the left seat side and push the seat back and forth with your pelvis or the other hand. SITZTIEFE EINSTELLEN Zieh an dem Hebel links unterhalb der Sitzfläche und schieb die Sitzfläche mit deinem Becken oder der anderen Hand vor und zurück. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 15 Dreh den Knopf links unterhalb der Sitzfläche nach vorn und gib Druck auf die Rückenlehne um die Fixierung zu lösen (hörbares Klicken). Dreh den Knopf zurück um die Rückenlehne in der momentanen Position zu fixieren. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 16 ANLEHNDRUCK EINSTELLEN (Rückwärtsbewegung der Rückenlehne) Rechts unterhalb der Sitzfläche befindet sich ein Knopf zum Einstellen des Anlehndrucks. Für einen stärkeren Anlehndruck den Knopf nach vorne (im Uhrzeigersinn) drehen. Die Veränderung wird erst nach mehreren Umdrehungen spürbar. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...

  • Seite 17: Höheneinstellung Der Rückenlehne

    Pull it to the maximum to let it down again. HÖHENEINSTELLUNG DER RÜCKENLEHNE Rückenlehne beidseitig greifen und nach oben ziehen. Die Höheneinstellung erfolgt rastend. Ziehen sie die Rückenlehne bis ganz nach oben damit sie in die tiefste Position zurückfällt. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 18 Tilting the seat Turn the lever on the right 180° back or forth to tilt the seat. Neigung der Sitzfläche Drück den Hebel 180° zurück und dann wieder in die Ausgangsstellung um die Sitzfläche zu neigen. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...

  • Seite 19: Armlehnen Höheneinstellung

    ARMRESTS HEIGHT SETTING Press the button on the outer side of the armrest and move the armrest up or down. ARMLEHNEN HÖHENEINSTELLUNG Knopf auf der Außenseite der Armlehne drücken und Armlehne press rauf bzw. runter schieben. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 20 The armrest pad is multifunctional and can be moved back and forth as well as left and right (indexed). SCHWENKEN UND TIEFE Die Armauflage ist multifunktionell und kann vor- und zurückgeschoben sowie rastend nach links oder rechts geschwenkt werden. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 21 MOUNTING THE SEAT-ATTACHMENT M6x30 washer Ø24 seat-attachment seat underside MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 22 ASSEMBLING A CENTER JOYSTICK BRACKET M6x40 washer Ø18 center joystick mounting bracket seat underside MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 23 10mm spacer 5mm spacer washer Ø18 MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 24 M6x40 M6x40 chair mechanic Have a look on page 3 for moving the mechanic parts. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
  • Seite 25 TROUBLE SHOOTING In case of a loose arm rest... fastening the bolt by turning clockwise approx. 90°. MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...

  • Seite 26: Warning Notices

    WARNING NOTICES CAUTION! Do not clamp your fingers while attaching the chair. CAUTION! Check before usage if all screws are tightened. DANGER: Contains small parts not suitable for children under 3 years. Only suitable for children over 12 years and adults. All MTSIM products are hand assembled and quality checked.
  • Seite 27 Dein Sitz befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind wiederverwendungsfähige Rohmaterialien und können wieder dem Rohstoff-Kreislauf zugeführt werden. Entsorge deinen Sitz am Ende seiner Lebenszeit keinesfalls im regulären Hausmüll. Erkundige dich bei deiner Stadt oder Gemeindeverwaltung nach einer umwelt- und sachgerechten Entsorgung. 29-03-2022 MTSIM FLIGHT CHAIR INSTRUCTION MANUAL...
