Nussbaum RN 83191 Kurzbedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Kurzbedienungsanleitung
1
Zu dieser Anleitung
1.1
Zielgruppen
1.2
Mitgeltende Dokumente
1.3
Haftungshinweise
1.4
Aufbewahrung
2
Sicherheit
2.1
Bestimmungsgemässe Verwendung
83191 - Druckmessgeräte-Set PX4500, für Dichtheits- und Festigkeitsprüfun-
gen
83213 - Druckmessgerät PX4500, für Dichtheits- und Festigkeitsprüfungen
Die Informationen in diesem Dokument richten sich an folgende Personengrup-
pen:
• Betreiber
• Heizungs- und Sanitärfachkräfte bzw. unterwiesenes Fachpersonal
Die Anwendung von Nussbaum Produkten muss unter Einhaltung der allgemein
anerkannten Regeln der Technik und der Nussbaum Anleitungen erfolgen.
Bei dieser Kurzbedienungsanleitung handelt es sich um einen Auszug aus der Be-
dienungsanleitung zum Druckmessgerät PX4500. Die Bedienungsanleitung ist
online auf www.nussbaum.ch verfügbar, F Bedienungsanleitung 261.0.027.
Der Hersteller dieses Produkts, die Dräger MSI GmbH, wird im Folgenden Drä-
ger MSI genannt.
Für Schäden und Folgeschäden, die durch Nichtbeachten der technischen Vor-
schriften, Anleitungen und Empfehlungen entstehen, übernimmt Dräger MSI kei-
nerlei Haftung oder Gewährleistung. Dräger MSI und die Vertriebsfirma haften
nicht für Kosten und Schäden, die dem Benutzer oder Dritten durch den Einsatz
des Produkts, vor allem bei unsachgemässem Gebrauch des Produkts, entstehen.
Für nicht bestimmungsgemässe Verwendung haften weder Dräger MSI noch die
Vertriebsfirma.
Dieses Dokument sorgfältig lesen und beim Produkt aufbewahren.
u

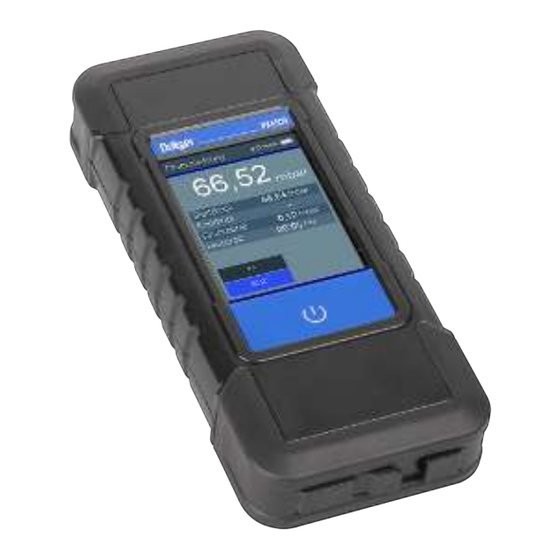

Das Druckmessgerät PX4500 ist ein universell einsetzbares elektronisches Mess-
gerät und geeignet für die Messung von Druck an mit Luft, Gas oder Wasser ge-
füllten Rohrleitungen und Behältern.
Alle Prüfungen können durch einen Ausdruck oder durch eine elektronische Spei-
cherung dokumentiert werden.
Das Gerät ist nur für die in dieser Bedienungsanleitung beschriebenen Verwen-
dungen bestimmt.
1
Inhaltsverzeichnis
Verwandte Anleitungen für Nussbaum RN 83191
Inhaltszusammenfassung für Nussbaum RN 83191
- Seite 1 • Betreiber • Heizungs- und Sanitärfachkräfte bzw. unterwiesenes Fachpersonal Die Anwendung von Nussbaum Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Nussbaum Anleitungen erfolgen. Mitgeltende Dokumente Bei dieser Kurzbedienungsanleitung handelt es sich um einen Auszug aus der Be- dienungsanleitung zum Druckmessgerät PX4500.
-
Seite 2: Sicherheitshinweise
Kurzbedienungsanleitung Bei der Verwendung des Geräts sind die folgenden Hinweise und Einschränkun- gen zu beachten: • Das Gerät ist nicht geeignet für den Dauerbetrieb und als Sicherheits- oder Alarmgerät. • Jede Handhabung dieses Messgeräts setzt die genaue Kenntnis und Beach- tung dieser Bedienungsanleitung, der entsprechenden Normen und Arbeits- blätter, sowie der geltenden gesetzlichen Vorschriften und berufsgenossen- schaftlichen Regeln voraus. -
Seite 3: Produktbeschreibung
Kurzbedienungsanleitung Produktbeschreibung Produktaufbau Zubehör Die folgenden Zubehör-Teile stehen im Nussbaum Lieferprogramm zur Verfü- gung: 1 Drucksensor 25 bar (83192.21) 9 Kupplungs-Übergang (81254) 2 Pumpenadapter 10 bar (83193.22) 10 Handluftpumpe (83197) 3 Adapter ½" mit Schnellkupplung 11 Druckmessgerät PX4500 (83191) (83194) 4 Kappe für Einrohrgaszähler (83196) 12 USB-C-Kabel (83211.22) 5 Drucksensor 3.5 bar (83192.22) -
Seite 4: Anschlussoptionen
Kurzbedienungsanleitung Anschlussoptionen Das Druckmessgerät lässt sich über die folgenden Komponenten an das zu prü- fende Leitungssystem anschliessen. -
Seite 5: Allgemeines Zur Stromversorgung
Sie sehr einfach Ihr PX4500 Druckprüfgerät verwalten, die Prüfda- ten vom Druckprüfgerät herunterladen und die Prüfprotokolle als PDF generieren oder ausdrucken. Die Plattform ist für Nussbaum Kunden kostenlos und funktio- niert mit Ihrem Nussbaum Onlineshop-Login. Falls Sie noch kein Nussbaum Onli-... -
Seite 6: Gerät Ein- Und Ausschalten
Kurzbedienungsanleitung Bedienung Gerät ein- und ausschalten Bei der Erstinbetriebnahme muss die Ein-/Aus-Taste 8 Sekunden gedrückt wer- den. Nach dem ersten Einschalten verlangt das Gerät die Auswahl der Sprache und die Eingabe von Datum und Uhrzeit. Die Eingaben können in den Einstellun- gen geändert werden. - Seite 7 Kurzbedienungsanleitung Start der Messung | Auswahl des Sensoranschlusses WARNUNG Verletzungsgefahr durch unter Druck stehende Leitungen Vor jeder Messung den einwandfreien Zustand des verwendeten Zube- hörs sorgfältig prüfen. Beschädigte Teile nicht verwenden. Die maximal zulässigen Drücke nicht überschreiten. HINWEIS Beschädigung des Geräts durch eindringendes Wasser Der interne Sensor kann bei Prüfungen mit Wasser beschädigt werden.
-
Seite 8: Ergebnisanzeigen
4.4.1 Beispiele von Druckkurven Die folgenden Beispiele von Druckkurven dienen als Interpretationshilfe zu den Messergebnissen. Ausführliche Informationen zur Druckprüfung sind dem Nussbaum Dokument «Themenwelt Druckprüfverfahren bei Leitungsinstallationen» zu entnehmen, F Themenwelt 299.1.056. Die Anlage ist dicht: Die Kurve kann Druckschwankungen aufweisen. -
Seite 9: Warnhinweise Und Fehlermeldungen
Kurzbedienungsanleitung Dokumentationsmenü Nach Beendigung der Messung kann das Dokumentationsmenü aufgerufen wer- den. War vor der Messung kein Objekt angewählt, kann von hier aus mit der Taste [Objekte] ein Objekt angewählt oder neu angelegt werden. Mit [Speichern] wird das Messergebnis dem Objekt zugeordnet. Ohne Objektzuordnung wird die Messung nur mit Datum und Uhrzeit gespei- chert. -
Seite 10: Technische Daten Druckmessungen
1 hPa (mbar) < 1 % vom Messbe- 4000 hPa (mbar) optional) (mbar) reich Hochdruck (ext. Sen- +0.01 … +2.5 MPa 0.001 MPa < 1 % vom Messbe- 3.5 MPa sor, optional) reich (+0.1 … +25 bar) (0.01 bar) (35 bar) Weiterführende Informationen und die aktuellste Ausgabe dieses Dokuments sind auf unserer Webseite www.nussbaum.ch verfügbar. 83191 83213...
