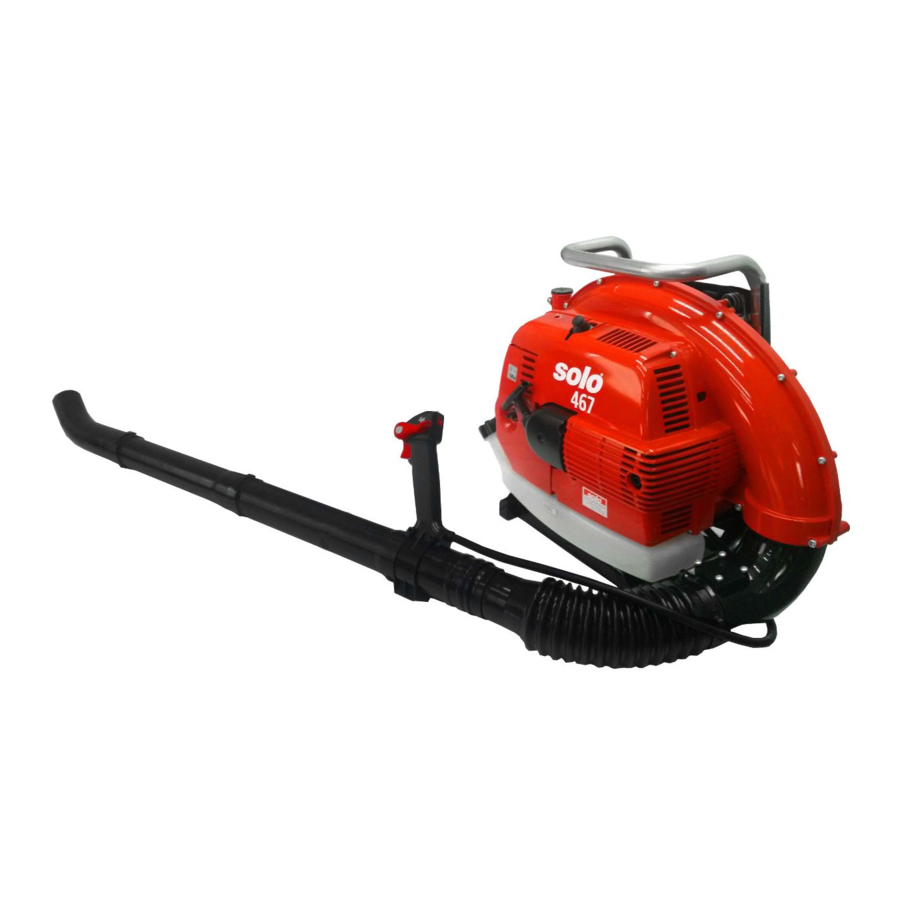

Solo 467 Gebrauchsanweisung
Laubbläser
Vorschau ausblenden
Andere Handbücher für 467:
- Gebrauchsanweisung und originalbetriebsanleitung (14 Seiten)
Verwandte Anleitungen für Solo 467
Inhaltszusammenfassung für Solo 467
- Seite 1 Gebrauchsanweisung Laubbläser Originalbetriebsanleitung Achtung! Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften! 9 467 102 04/2015...
-
Seite 2: Typenschild
Motorgerät besonders vorsichtig Betriebs- und Wartungshinweise genau einhalten. Sollten Sie nach dem Studium dieser Verboten! Gebrauchsanweisung noch weitergehende Fragen haben, steht Ihnen Ihr SOLO-Händler gerne zur Verfügung. Vor dem Starten des Motors Gehörschutz CE Konformitätserklärung Die CE- und Gesichtsschutz aufsetzen Konformitätserklärung auf separatem Beiblatt ist... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ; Garantie Inhaltsverzeichnis Seite 1. Wichtige Bauteile ............................4 2. Sicherheitsvorschriften ..........................5 2.1 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise 5 2.2 Persönliche Schutzausrüstung für Ihre Sicherheit 5 2.3 Umweltschutz 5 2.4 Arbeitshinweise 5 3. Zusammenbau ..............................6 3.1 Faltschlauch montieren 6 ... -
Seite 4: Wichtige Bauteile
Wichtige Bauteile 1. Wichtige Bauteile Fig. 1 Kurzschluss-Schalter Vergaser-Einstellschrauben Gashebel Vibrations-Dämpfungsfedern Gashebelsperre Klickverschluss Tragegurt Primer Tragegurt Chokehebel Tragegestell Luftfilter-Abdeckung Faltenschlauch Kraftstofftank-Deckel Blasrohr I Startergriff Verlängerungsrohr II Zündkerze Krümmerdüse Auspuff Gebläsegehäuse Verschlussstopfen (Hinweis: Beim Umbau zum Sprühgerät erfolgt hier der Anschluss zum Brühebehälter) DEUTSCH 4... -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften 2. Sicherheitsvorschriften 2.1 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise Während der Arbeit sind die Sicherheitshinweise unbedingt zu beachten. Das Blasgerät ermöglicht die Beseitigung von Laub, Gras, Papier, Staub oder Schnee, z.B. in Gartenanlagen, Sportstadien, Parkplätzen oder Einfahrten. Es ist auch geeignet zum Trockenen von PKW und zum Freiblasen von Laub und kleinen Zweigen z.B. -
Seite 6: Zusammenbau
Verlängerungsrohr stecken und mit Bajonettverschluss fixieren. 4. Zubehör Für das Blasgerät 467 wird ein kompletter Umbausatz angeboten, mit dem das Blasgerät zu einem vollwertigen Sprühgerät (entsprechend dem SOLO Qualitätssprühgerät 451) für den Pflanzenschutz umgerüstet werden kann: Umrüstsatz zum Sprühgerät SOLO Bestell-Nr.:... -
Seite 7: Kraftstoff Tanken
Normalbenzin oder bleifreies Superbenzin verwendet werden (Mindest-Oktanzahl 92 ROZ). Bei der Verwendung eines besonders hochwertigen Marken 2-Takt-Motorenöl wie z. Bsp. das von uns angebotene "SOLO Profi 2T- Motoröl" empfehlen wir ein Mischungsverhältnis Öl:Benzin von 1:50 (2%). Bei anderen Marken-2-Takt-Ölen empfehlen wir ein Mischungsverhältnis von 1:25 (4%). -
Seite 8: Motor Starten / Motor Abstellen
Motor starten / Motor abstellen Dann sofort Choke-Hebel (5) wieder in 6. Motor starten / Motor abstellen Ausgangsposition bringen! "Chokeklappe offnen" und weiter starten. Wenn der Motor läuft, zur Drehzahlbeschleunigung den Gashebel (2) betätigen. Starten bei kaltem Motor ... -
Seite 9: Arbeitshinweise
Arbeitshinweise 7. Arbeitshinweise 7.2 Funktionsteile an der Griffeinheit Fig. 7 Vor jedem Arbeitsbeginn und vor jedem Startvorgang das Blasgerät auf einwandfreie Funktion und vorschriftsmäßigen Zustand überprüfen (Gasbetätigung, Kurzschlussschalter, Schutzvorrichtung, Tragegurt, und Kraftstoff- Leckstellen untersuchen). Achten Sie bei der Arbeit darauf, dass Sie die Abgase des Motors nicht einatmen. -
Seite 10: Wartung Und Pflege
Andere Wartungsarbeiten, als die in dieser Anschlagschraube "T" im Uhrzeigersinn etwas Gebrauchsanweisung beschriebenen, dürfen zu, bis der Motor gleichmäßig durchläuft. nur von einer autorisierten SOLO Fachwerkstatt Sollte eine optimale Vergasereinstellung durch vorgenommen werden. Dabei dürfen nur korrigieren der Leerlauf-Anschlagschraube "T"... -
Seite 11: Luftfilter Wartung
Wartung und Pflege 8.3 Luftfilter Wartung verstopft und muss ausgetauscht werden (Bestell- Nr. 20 48 280). Eine durch einen verstopften Luftfilter resultierende zu niedrige Motordrehzahl darf auf keinen Fall über Der Luftfilter hält den mit der Verbrennungsluft eine unkorrekte Vergasereinstellung ausgeglichen angesaugten Schmutz zurück und vermindert werden. -
Seite 12: Wartungsplan
Wartung und Pflege 8.6 Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Führen Sie die Wartungsarbeiten regelmäßig durch. Beauftragen Sie eventuell eine Fachwerkstatt, wenn Sie nicht alle Arbeiten selber durchführen können. Der Gerätebesitzer ist auch verantwortlich für: ... -
Seite 13: Ersatzteile
66,5 Bohrung / Hub 46 / 40 Max Motorleistung (ISO 8893) kW / ( 2,1 / 5750 Kraftstofftank-Inhalt Kraftstoff-Mischungsverhältnis: mit SOLO Profi 2T-Motoröl 1:50 (2%) mit anderen Zweitaktölen 1:25 (4%) Vergaser Lageunabhängiger Membranvergaser mit Primer und integrierter Kraftstoffpumpe Luftfilter Papierluftfilter Zündung...
