Wehrsdorfer MAISON Montageanleitung
Vorschau ausblenden Andere Handbücher für MAISON:

Werbung

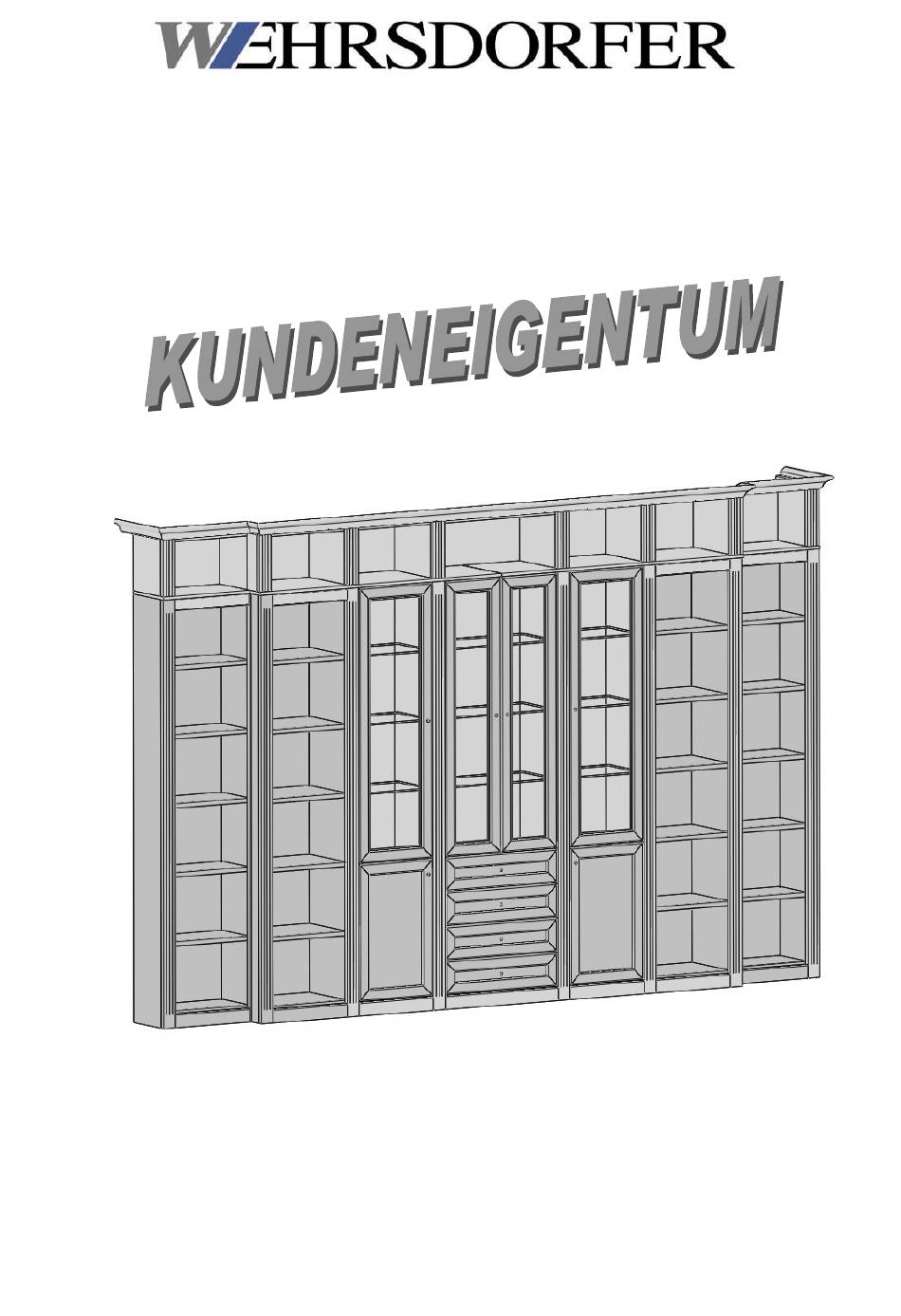

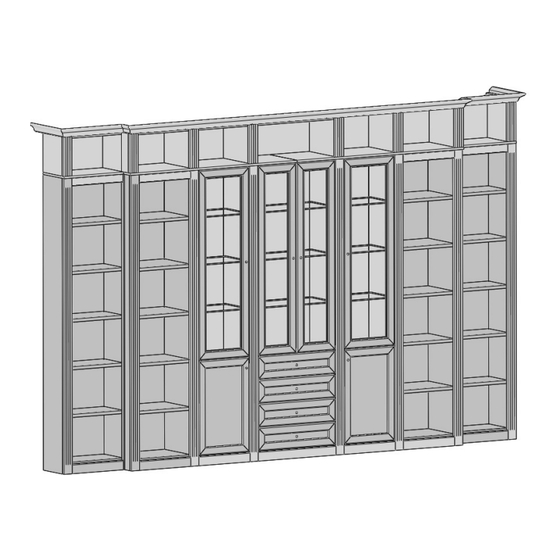

MAISON / MAISONETTE
Montageanleitung
Beispielkommission = PH600 mit Hochverbau
Stand: 04.01.2013
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wehrsdorfer MAISON

  • Seite 1 MAISON / MAISONETTE Montageanleitung Beispielkommission = PH600 mit Hochverbau Stand: 04.01.2013...
  • Seite 2 MAISON / MAISONETTE Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für eine Wohnwand der Firma Wehrsdorfer Werkstätten entschieden. Es handelt sich dabei um sehr hochwertige, speziell nach Ihren Wünschen gefertigte Möbel. Nach Furnierbild hergestellte Fronten, in der von Ihnen selbst gewählten Farbe und an der von Ihnen festgelegten Einbaustelle, sind Belege für das hohe Maß...
  • Seite 3: Inhaltsverzeichnis

    MAISON / MAISONETTE Inhaltsverzeichnis Allgemeine Hinweise Beschlagübersicht Montage von Standkorpussen Montage von Standkorpussen mit Tiefenversatz Montage der Ecklösungen mit Eckleiste 45° Montage von Ecklösungen mit Eckleiste 90° Montage des Sockelprofils Montage der Zwischenböden Montage der Deckplatten bei Hochverbauaufsätzen Montage der Deckplatten bis einschließlich Höhe R8 Montage des Kranzprofils bei Höhe R10 oder R12...
  • Seite 4: Allgemeine Hinweise

    MAISON / MAISONETTE Allgemeine Hinweise Sie erhalten alle Schränke als verleimte Korpusse mit eingehängten Fronten und eingebauten Schubkästen. Die Stellfolge Ihrer Kommission wurde mit der Auftragsbestätigung als verbindlich erklärt. Nachträgliche Änderungen bei der Montage sind nicht mehr möglich! Im Beschlagkarton finden Sie eine Ansichtszeichnung Ihrer Kommission, der Sie die folgenden Informationen entnehmen können (vgl.
  • Seite 5 MAISON / MAISONETTE Bestellte Holzart / Farbe des Korpus Modellname AB – Nummer, wichtig für Rückfragen beim Hersteller Kollinummer der Kollinummer der äußeren Seiten- äußeren Seiten- Wand mit Blend- Wand mit Blend- profil Kollinummer Bestellnummer profil Blendprofil...
  • Seite 6: Beschlagübersicht

    MAISON / MAISONETTE Beschlagübersicht Die im Folgenden aufgeführten Beschläge können je nach konstruktiven Erfordernissen in Verwendung und Menge variieren. Die im Einzelnen benötigten Beschläge deren Stückzahl entnehmen bitte zutreffenden Anleitungsschritten. Holzdübel Abdeckaufkleber, Excenterbolzen Excentergehäuse Ø8-30mm lang holzfarbig lackiert Knopf mit Gewindeschraube Einhängebeschlag...
  • Seite 7 MAISON / MAISONETTE Aufschiebebeschlag Spax-Schraube Spax-Schraube Spax-Schraube für Sockelmontage 3,5 x 15 mm 3,5 x 30 mm 4 x 55 mm Einbausteckdose Abdeckung für Kabeldurchlass Abdeckung für incl. 5 m Kabeldurchlass oval Ø 60 mm Einbausteckdose Anschlusskabel Steckerleiste für LED-Einbauspot mit...
  • Seite 8: Montage Von Standkorpussen

    MAISON / MAISONETTE Montage von Standkorpussen Auspacken der Schränke nach Verpackungsnummern Sortieren der Schränke nach Verpackungsnummern laut Zeichnung. ACHTUNG! Die Stellfolge der Schränke wurde mit der Auftragsbestätigung für verbindlich erklärt. Eine nachträgliche Änderung ist nicht möglich – Reihenfolge unbedingt einhalten.
  • Seite 9 MAISON / MAISONETTE Schlitzschrauben- dreher Entfernen der Schonerleisten vom Korpus Legen Sie den Korpus auf die Rückwand und lösen Sie die Schonerleisten, indem Sie mit einem Schlitzschraubendreher von der Bodenmitte her hinter die Leisten fahren und den Schraubendreher vom Boden wegziehen. Setzen Sie bei größer...
  • Seite 10 MAISON / MAISONETTE Kunststoff- gleiter Rohr + Verstellteil Befestigen der Kunststoffgleiter Schlagen nach Entfernen Schonerleisten Gleiter Sockelverstellfüße in die vorgebohrten Löcher im Unterboden. Stecken Sie nun das Rohr in den Gleiter und schrauben Sie das Verstellteil hinein. Sie sollten eine ungefähre Höhe von 60mm erreichen...
  • Seite 11 MAISON / MAISONETTE Spax Befestigen der Halter für die Sockelbefestigung 4x20mm Achtung! Bitte unbedingt vor dem Aufstellen des Korpus anbringen! Eine nachträgliche Montage ist nicht mehr möglich! Schrauben Sie die Halter für die Sockelbefestigung mit den 4x20 Schrauben in die vorgebohrten Löcher.
  • Seite 12 MAISON / MAISONETTE Ausrichten der Schränke Verstellteil Richten Sie den Standkorpus mit Hilfe einer Wasserwaage völlig waagerecht aus. Um Unebenheiten auszugleichen, drehen Sie an dem Verstellteil Einbau einer Büchertreppe vor dem Anbringen der Achtung! Blendprofile Die Büchertreppe Typ 9130 bzw. 9129 wird Ihnen als ein separater Kolli geliefert. Da ein Einbau nach der Montage der Blendprofile nicht mehr möglich ist, muss diese...
  • Seite 13 MAISON / MAISONETTE Spaxschrauben Befestigen der Büchertreppe 3,5x30 C.11 Öffnen Sie den Deckel und verschrauben Sie die Büchertreppe mit den Schrankseiten durch die vorgebohrten Löcher. Spax Schrauben 3,5x30mm C.12 Weiterbau nach rechts Achtung! Seitenwand bündig mit der Oberkante des Schrankes halten! Äußere Seitenwand...
  • Seite 14 MAISON / MAISONETTE Spaxschrauben 3,5x30 C.12 Weiterbau nach rechts Achtung! Blendprofil und Seitenwand stehen nach unten über! Hinweis für die Montage der äußeren Seitenwand ! Achtung! Seitenwand bündig mit der Oberkante des Schrankes! Achtung! Blendprofil und Seitenwand stehen nach unten über! Um Ihnen die Arbeit zu erleichtern, legen Sie den äußeren Korpus auf die Seite.
  • Seite 15 MAISON / MAISONETTE Spax Schraube 3,5x30mm C.13 Weiterbau nach rechts Distanzstück 18mm Blendprofil mittig Nun befestigen Sie das Distanzstück 18mm und das Blendprofil mittig am selben Korpus. Verwenden Sie dazu die Schrauben 3,5x30mm.
  • Seite 16 MAISON / MAISONETTE Spax Schraube 3,5x30mm C.13 Weiterbau nach rechts Montagehilfe 50x50mm Nun können Sie den nächsten Schrank Anstellen und Ausrichten. Zum besseren verschrauben der Korpusse miteinander, verwenden Sie dazu die beiden mitgelieferten Montagehilfen. Setzen Sie diese unter die Schraubzwinge, um den Überstand des Blendprofils zu überbrücken.
  • Seite 17: Montage Von Standkorpussen Mit Tiefenversatz

    MAISON / MAISONETTE Montage von Standkorpussen mit Tiefenversatz Auspacken der Blendprofile für Tiefenversatz Blendseite für Tiefenversatz Packen Sie die einzelnen Blendprofile mit den bereits vormontierten Seitenwänden anhand Ihrer Kommissionszeichnung aus (siehe Seite 5). Spax Anschrauben der Blendprofile für Tiefenversatz Schrauben 3,5x30 2x Distanzstück...
  • Seite 18 MAISON / MAISONETTE Spax Anschrauben der Blendprofile für Tiefenversatz Schrauben 3,5x30 2x Distanzstück Stellen Sie nun den weniger tiefen Korpus und den Korpus mit dem montierten Blendprofil aneinander und verschrauben Sie diese miteinander.
  • Seite 19: E Montage Der Ecklösungen Mit Eckleiste 45

    MAISON / MAISONETTE Montage von Ecklösungen mit Eckleiste 45° Auspacken der Eckleiste und Seitenwand nach Verpackungsnummer Spax Anschrauben der Seitenwand an 2 Schränke Schrauben 3,5x30 Legen Sie den Schrank auf die Seite und befestigen Sie die Blendseiten rechts wie bereits in Punkt C.11 beschrieben. Wiederholen Sie diesen Vorgang bei dem...
  • Seite 20 MAISON / MAISONETTE Spax Anschrauben der Eckleiste an 2 Schränke Schrauben 3,5x30 Markierungsnut Winkelleiste Blendprofil Legen Sie die Winkelleiste an die vordere Kante der Markierungsnut. Diese dient Ihnen als Positionierhilfe für die Winkelleiste. Achten Sie darauf, dass diese an der Oberkante und Unterseite bündig mit dem Blendprofil ist.
  • Seite 21 MAISON / MAISONETTE Spax - Schrauben 4x55 Schrank ausrichten und Blendseite befestigen Stellen Sie nun den Schrank mit der montierten Winkelleiste auf die Füße. Und richten Sie diesen aus, wie bereits in Punkt...beschrieben. Stellen Sie die nächste Blendseite mit der Markierungsnut an die Winkelleiste. Befestigen Sie diese mit den...
  • Seite 22 MAISON / MAISONETTE Nächsten Schrank mit Blendseite ausrichten Schieben Sie jetzt den Eckschrank mit montierter Blendseite und Winkelleiste an die Seite.
  • Seite 23 MAISON / MAISONETTE Spax Schrauben Schrank mit Blendseite Verschrauben 3,5x30 Verbinden Sie den Schrank und die Blendseite mit den Schrauben 3,5x30mm.
  • Seite 24 MAISON / MAISONETTE Spax Schrauben Nächste Blendseite anstellen 4x55 Stellen Sie die nächste Blendseite an den Schrank und schrauben Sie diese mit den 4x55mm Schrauben an.
  • Seite 25 MAISON / MAISONETTE Schrank anstellen...
  • Seite 26 MAISON / MAISONETTE Spax Schrauben Schrank verschrauben 3,5x30 Weiterbau nach links und rechts...
  • Seite 27: F Montage Von Ecklösungen Mit Eckleiste

    MAISON / MAISONETTE Montage von Ecklösungen mit Eckleiste 90° Auspacken der Eckleiste und Seitenwand nach Verpackungsnummer Spax Anschrauben der Seitenwand Schrauben 3,5x30 Legen Sie den Schrank auf die Seite und befestigen Sie die Blendseite wie bereits in Punkt C.11 beschrieben.
  • Seite 28 MAISON / MAISONETTE Spax Anschrauben der Eckleiste Schrauben 3,5x30 Markierungsnut Legen Sie die Winkelleiste an die vordere Kante der Markierungsnut. Diese dient Ihnen als Positionierhilfe für die Winkelleiste. Achten Sie darauf, dass diese an der Oberkante und Unterseite bündig mit dem Blendprofil ist.
  • Seite 29 MAISON / MAISONETTE Spax Schrank ausrichten und Blendseite anstellen Schraube 4x55 Stellen Sie nun den Schrank mit der montierten Winkelleiste auf die Füße, richten Sie ihn aus wie bereits in Punkt C beschrieben. Stellen Sie die nächste Blendseite mit der Markierungsnut an die Winkelleiste. Befestigen Sie diese mit den Schrauben...
  • Seite 30 MAISON / MAISONETTE Schrank mit Blendseite verschrauben Nun stellen Sie den Schrank an die Blendseite und verschrauben diesen mit den 3,5x30 Schrauben. Bauen Sie ihre Schrankwand nun nach links und rechts weiter, wie bereits in Punkt C beschrieben.
  • Seite 31: G Montage Des Sockelprofils

    MAISON / MAISONETTE Montage des Sockelprofils Montage des Sockelprofil Schieben Sie die Sockelstreifen von vorn auf die Sockelclipse, bis diese einrasten. Der Sockel ist nun fest am Schrank montiert, aber bei Bedarf können Sie diesen auch wieder lösen.
  • Seite 32: Montage Der Zwischenböden

    MAISON / MAISONETTE Montage der Zwischenböden Entnehmen Sie die Zwischenböden dem entsprechenden Korpus. Zwischenböden liegen in den einzelnen Korpussen. Sie können bei der Montage an der vom Kunden gewünschten Höhenposition angebracht werden. je 4 x Ein- Befestigen der Einhängebeschläge hänge- beschlag Schrauben Sie die Einhängebeschläge an der gewünschten Position in die...
  • Seite 33 MAISON / MAISONETTE Einhängen der Böden Hängen Sie die vorbereiteten Böden, mit der gerundeten Kante nach vorn von oben auf die Einhängebeschläge. Drücken Sie die Böden fest in die Beschläge. Verschließen der Verriegler Befestigen Sie die Böden im Korpus, indem Sie die Einschlaghülsen verriegeln.
  • Seite 34: Montage Der Deckplatten Bei Hochverbauaufsätzen

    MAISON / MAISONETTE Montage der Deckplatten bei Hochverbauaufsätzen Auspacken der einzelnen Verpackungsstücke und Sortieren der Deckplatten nach Verpackungs- nummern laut Zeichnung. Spaxschrauben 3,5x30 mm Platten auf den Schrank legen und Verschrauben Bei mehreren Deckplatten beginnen Sie mit der Montage in der Mitte (1). So können Toleranzen nach außen ausgeglichen werden.
  • Seite 35 MAISON / MAISONETTE Auspacken der einzelnen Aufsatzkorpusse nach Zeichnung und Verpackungsnummer. 4x Holzdübel Montage der Aufsatzkorpusse Ø8x30mm Stecken Sie von oben in die vier 8mm Bohrungen der Deckplatte des montierten Standkorpus je einen Holzdübel Ø8x30mm. Stellen Sie den Aufsatzkorpus von oben auf die Deckplatte, dass die Holzdübel in den unteren Schmalflächen der...
  • Seite 36: J Montage Der Deckplatten Bis Einschließlich Höhe R8

    MAISON / MAISONETTE Montage der Deckplatten bis einschließlich Höhe R8 Auspacken der einzelnen Verpackungsstücke und Sortieren der Deckplatten nach Verpackungs- nummern laut Zeichnung. Spax Schrauben Montage der Platten auf Einzelmöbel 3,5x30mm Platten finden Sie auf Möbeln bis zu einer Höhe von 10 Rastern. Legen Sie die Platte je nach Korpustyp auf den Schrank und verschrauben Sie diese von unten durch den Oberboden mit den Schrauben 3,5x30mm.
  • Seite 37: K Montage Des Kranzprofils Bei Höhe R10 Oder R12

    MAISON / MAISONETTE Montage des Kranzprofils bei Höhe R10 oder R12 Hinweise Jede Kranzabwicklung richtet sich nach der Stellfolge der Kommission. Dabei wird die von uns bestätigte Stellfolge als verbindlich angesehen. Änderungen bei der Endmontage sind nicht möglich. Jedes Kranzelement besitzt einen Aufkleber, auf dem die genaue Position beschrieben ist.
  • Seite 38 MAISON / MAISONETTE Ausrichten des ersten Elementes Beginnen Sie mit der Montage des Kranzes bei einem Eckelement oder einem Schrank mit Tiefenversatz. Öffnen Sie die Türen und legen Sie das erste Kranzprofilstück so auf den Oberboden, dass die Markierungsnut an der Unterseite des Kranzstückes bündig mit der vorderen Korpuskante ist und die Überstände seitlich gleich sind.
  • Seite 39 MAISON / MAISONETTE Kranzverbinder mit Maulschlüssel M 10 Verbinden der folgenden Elemente Legen Sie nun die weiteren Kranzelemente an die rechte und die linke Seite des ersten Elementes und stecken Sie die Kranzverbinder in die dafür vorgesehenen Löcher. Fixieren Sie die Gehrung durch Verspannen des Kranzverbinders.
  • Seite 40 MAISON / MAISONETTE Rundkopf-Schraube Kranzverbinder mit 3,0 x 20mm Maulschlüssel M 10 Montage weiterer Elemente Verbinden Sie alle Kranzstücke, wie in Punkt L.4 beschrieben miteinander und richten Sie die Markierungsnut an den Korpusvorderkanten aus. Schrauben Sie nun den Kranz mit Hilfe von Rundkopf-Schrauben auf. Die Anzahl der...
  • Seite 41: Montage Des Kranzprofils Bei Hochverbauaufsätzen

    MAISON / MAISONETTE Montage des Kranzprofils bei Hochverbauaufsätzen Hinweise Jede Kranzabwicklung richtet sich nach der Stellfolge der Kommission. Dabei wird die von uns bestätigte Stellfolge als verbindlich angesehen. Änderungen bei der Endmontage sind nicht möglich. Jedes Kranzelement besitzt einen Aufkleber, auf dem die genaue Position beschrieben ist.
  • Seite 42 MAISON / MAISONETTE Kranzverbinder mit Maulschlüssel M 10 Verbinden der ersten Elemente Angeleimtes Kranzstück beim Tiefenversatz Beginnen Sie mit der Montage des Kranzes bei den Elementen mit der 30er- Korpustiefe. Sollte sich ein Rücklauf daran befinden, verbinden Sie die beiden Elemente vor dem Aufstecken mittels eines Kranzverbinders.
  • Seite 43 MAISON / MAISONETTE Kranzverbinder mit Maulschlüssel M 10 Verbinden der folgenden Elemente Schieben Sie jetzt die Kranzstücken angrenzenden Kranzstücken von vorn auf. Sollte sich ein Rücklauf daran befinden, verbinden Sie die Kranzteile bereits vorher miteinander. Kranzverbinder mit Maulschlüssel M 10 Verbinden der folgenden Elemente Sollten es die Platzverhältnisse in der Höhe zulassen, können Sie den Kranzverbinder...
  • Seite 44 MAISON / MAISONETTE Kranzverbinder mit Maulschlüssel M 10 Montage weiterer Elemente Fahren Sie nun mit der Montage der restlichen Kranzstücken fort. Beginnen Sie dabei immer mit den Kranzstücken über den 30cm tiefen Elementen und schieben Sie die anderen Kranzstücken von vorn auf. Wenn von der Raumhöhe her möglich,...
  • Seite 45: Einbau Eines Elektropakets

    MAISON / MAISONETTE Einbau eines Elektropakets Einbausteckdose incl. 5m Anschlusskabel Einführen des Anschlusskabels Führen Sie als erstes das Anschlusskabel von oben durch die kreisrunde Ausfräsung in der Deckplatte. Positionieren der Einbausteckdose Stellung A Stellung B Kippen Sie die Einbausteckdose, je nach gewünschter Drehrichtung, wie dargestellt in die runde Ausfräsung.
  • Seite 46 MAISON / MAISONETTE 4 x Spax- Befestigen der Einbausteckdose Schrauben 3,5x15 mm Schrauben Sie die Einbausteckdose von oben fest. je nach Ausstattung 1 x Abdeckung Steckdose und Anbringen der Abdeckungen Kabeldurchlass Drücken Sie die entsprechenden Abdeckungen fest von oben auf.
  • Seite 47: Einbau Einer Led Spotbeleuchtung

    MAISON / MAISONETTE Einbau einer LED Spotbeleuchtung Aufbau der LED Beleuchtung Die Lieferung der LED – Beleuchtung erfolgt im Beschlagkarton 1x LED Spot je Vitrine Einbau einer LED - Spotbeleuchtung in Vitrinen Stecken Sie den Beleuchtungsspot mit Anschlußkabel von unten in die vorgesehene Bohrung im Oberboden der Vitrine.Führen Sie das Anschlußkabel im Kabelkanal...
  • Seite 48: Abschließende Arbeiten

    MAISON / MAISONETTE Abschließende Arbeiten Knopf mit/ohne Grundplatte + Schraube Anschrauben der Knöpfe M4x15 / M4x28 Tür Griffschraube M4 x 28 Schub Griffschraube: M4 x 15 Optional mit und ohne Grundplatte montierbar (Kundenwunsch) Halten Sie den Griff von außen auf die vorgebohrte Bohrung in der Front und schrauben Sie von innen die Griffschraube in den Knopf.
  • Seite 49 MAISON / MAISONETTE Türhöhe justieren Verstellen Sie die Türhöhe, indem Sie die hintere Schraube auf den Lineargrund - platten durch die Türbänder nach links bzw. rechts drehen. seitlichen Türanschlag justieren Zum Einstellen seitlichen Türanschlages verdrehen Sie die Stellschraube Türbändern. Türaufschlag justieren...
  • Seite 50 MAISON / MAISONETTE Teilauszug - Schubkastenhöhe justieren Heben Sie den Schubkasten im vorderen Bereich leicht aus. Verstellen Sie die Höhe durch das Drehen der Auflagescheibe am Sicherungsbolzen. Setzen Sie den Schubkasten nach dem Justieren wieder auf den Sicherungsbolzen. Vollauszug - Schubkastenhöhe justieren Öffnen Sie den Schubkasten.
  • Seite 51: Pflegehinweise

    MAISON / MAISONETTE Sie haben Ihre neue Wohnwand nun fertig montiert. Damit Sie möglichst lange Freude daran haben, beachten Sie bitte die folgenden Pflegehinweise: Pflegehinweise Als Oberflächenmaterial werden hochwertige Möbellacke verwendet. Wir möchten Sie darauf hinweisen, dass das Einwirken von organischen Lösemitteln und Materialien, die solche enthalten, Schäden verursachen (z.B.
  • Seite 52 MAISON / MAISONETTE Wehrsdorfer Werkstätten Möbel – und Innenausbau GmbH & Co. KG Dresdener Straße 43 02689 Sohland OT Wehrsdorf Tel.: 035936 / 380-0 Email: info@wehrsdorfer.de www.wehrsdorfer.de...
