Inhaltszusammenfassung für Wehrsdorfer Kent KE65

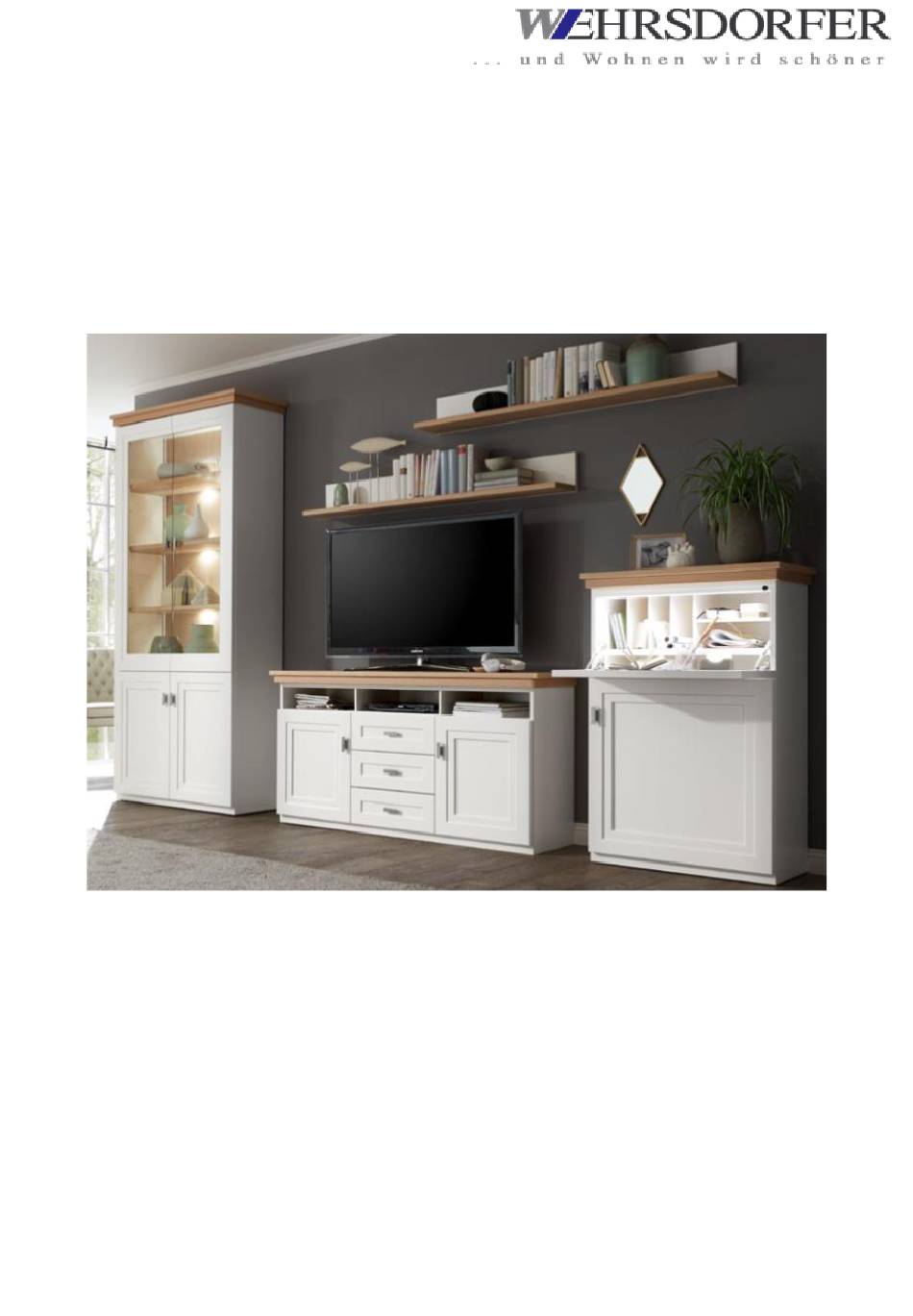

- Seite 1 Montageanleitung Kent...
- Seite 2 Montageanleitung Kent Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für Möbel der Firma Wehrsdorfer Werkstätten entschieden. Es handelt sich dabei um sehr hochwertige, speziell nach Ihren Wünschen gefertigte Möbel. Damit Sie möglichst lange Freude an Ihren neuen Möbeln haben, beachten Sie bei der Montage bitte die Anleitungsschritte dieser Montageanleitung.
- Seite 3 Montageanleitung Kent Inhaltsverzeichnis Allgemeine Hinweise ................... 5 Kommissionzeichnung..................6 Beschlagsübersicht ..................... 7 Sicherheitshinweise/Herstellerangaben ..............9 Vorbereitende Arbeiten ..................11 Bodenträgermontage ..................11 4.1.1 25mm Holzböden ................... 11 4.1.2 18mm Holzböden & Glasböden ............. 11 Adapterkabel für Stromschiene ..............12 Spotbeleuchtung ..................13 Bodenbeleuchtung..................
- Seite 4 Montageanleitung Kent Aufstellen der Aufsatzstollen ............... 32 Hängeelemente zwischen Korpussen oder Stollen ........... 33 Wandhängeelemente ..................34 Wandmontage ..................... 34 Abschließende Arbeiten ................35 Deckplattenmontage ..................36 10.1 Korpusse ....................36 10.2 Stollen ...................... 37 10.3 Geteilte Platten ..................37 10.4 Wandbefestigung ..................
- Seite 5 Montageanleitung Kent 1 Allgemeine Hinweise Sie erhalten alle Schränke als verleimte Korpusse mit eingehängten Fronten und eingebauten Schubkästen (Ausnahmen Kleiderschränke). Die Stellfolge Ihrer Kommission wurde mit der Auftragsbestätigung als verbindlich erklärt. Nachträgliche Änderungen bei der Montage sind nicht mehr möglich! Im Beschlagkarton finden Sie eine Ansichtszeichnung Ihrer Kommission, der Sie die folgenden Informationen entnehmen können (vgl.
- Seite 6 Montageanleitung Kent Veränderungen im Sinne technischer Weiterentwicklung behält sich der Hersteller vor. 2 Kommissionzeichnung...
- Seite 7 Montageanleitung Kent Beschlagsübersicht Die aufgeführten Beschläge können je nach konstruktiven Erfordernissen und Kommission in Verwendung und Menge variieren. Die im Einzelnen benötigten Beschläge entnehmen Sie bitte den zutreffenden Anleitungsschritten. Tablarbodenträger Glasbodenträger Glasbodenträger Montagehilfe Eckvitrine Sockelverstellschraube Hohldübel 8x40mm Anschraubwinkel Klebesockel Abdeckkappe Wandaufhänger Trägerplatte Wandaufhänger Minifix-Spreizbolzen Minifixgehäuse...
- Seite 8 Montageanleitung Kent Plattenverbinder 10er Maulschlüssel Garderobenhaken Gewindemuffe Senkkopfschraube 3,5x40mm Senkkopfschraube Senkkopfschraube Senkkopfschraube 4,5x20mm 3,5x30mm Teilgewinde 3,5x25mm Senkkopfschraube 4x55mm Senkkopfschraube 5x100mm Senkkopfschraube Senkkopfschraube 5x50mm Teilgewinde 3,5x20mm Senkkopfschraube 3,5x15mm Rundkopfschraube 3x15mm Rundkopfschraube Rundkopfschraube 4x50mm 3x20mm Rundkopfschraube 5x50mm Senkkopfschraube Senkkopfschraube Griffschraube M4 M5x40mm M6x35mm...
- Seite 9 Bitte beachten Sie diese Hinweise und lesen Sie sich die jeweiligen Bedienungsanweisungen vor der Inbetriebnahme genau durch. Zu den ausführlichen Montageanleitungen gelangen folgen Sie bitte dem QR-Code unten, oder unter folgendem Link: http://www.wehrsdorfer.de/montageanleitungen.html Für alle weitere Informationen besuchen Sie bitte unsere Webseite Wehrsdorfer Werkstätten.
- Seite 10 Montageanleitung Kent Sicherheitshinweis Achtung! Wandbefestigung aus Sicherheitsgründen unbedingt einbauen! Der mitgelieferte Dübel ist nur für Massivwände geeignet. Für die Befestigung an anderen Wänden (z.B. Gipskarton) müssen Spezialdübel verwendet werden. Schraube + Dübel im Mauerwerk UNBEDINGT ANSCHRAUBEN!
- Seite 11 Montageanleitung Kent 4 Vorbereitende Arbeiten 4.1 Bodenträgermontage 4.1.1 25mm Holzböden Senkkopfschraube 4,5x20mm Tablarbodenträger 4.1.2 18mm Holzböden & Glasböden Glasbodenträger Glasbodenträger Eckvitrine...
- Seite 12 Montageanleitung Kent 4.2 Adapterkabel für Stromschiene Montagehilfe Adapterkabel Stromschiene...
- Seite 13 Montageanleitung Kent 4.3 Spotbeleuchtung Spot Ø56 mm Oberboden mit Kabelkanal bei Deckplatten Minispot Stromschiene Minispot anders herum reinstecken, um Lichtfarbe zu ändern...
- Seite 14 Montageanleitung Kent 4.4 Bodenbeleuchtung Beleuchtung immer so am Boden anbringen, dass sich das Anschlusskabel auf der Seite der Stromschiene im Korpus befindet, meistens in der linken Seitenwand, außer bei linken Abschlussvitrinen mit Glasrahmenseite. 4.4.1 Holzbodenbeleuchtung Holzbodenbeleuchtung Einlegeboden - Hinterkante 4.4.2 Glasbodenbeleuchtung Glasboden - Hinterkante Glasbodenbeleuchtung Beleuchtung auf Boden schieben...
- Seite 15 Montageanleitung Kent 4.5 Steckdosen 4.5.1 Einbausteckdose Senkkopfschraube 3,5x15mm Klebesockel Einbausteckdose 4.5.2 USB-Einbausteckdose Senkkopfschraube 3,5x20mm Einbausteckdose...
- Seite 16 Montageanleitung Kent 4.6 Sonstige Einbauten 4.6.1 Ablagemulden Ablagemulde (versch. Ausführungen 4.6.2 Induktive Einbau-Ladestation Induktive Einbau-Ladestation Unter Ablagemulde Verdeckt eingelassen in Deckplatte...
- Seite 17 Montageanleitung Kent 5 Standkorpusse 5.1 Sockelplatte Sockelverstellschraube Unterseite Sockelplatte Schonerleisten entfernen...
- Seite 18 Montageanleitung Kent 5.2 Korpusse aufstellen und ausrichten Holzdübel 8x30mm Beginnen sie mit dem Aufbau in einer Ecke und orientieren sie sich am höchsten Punkt des Fußbodens. Von da an Weiterbau nach links bzw. rechts. Positionsdübel entfallen bei TV-Lowboards und Kleiderschränken...
- Seite 19 Montageanleitung Kent Senkkopfschraube 3,5x30mm Teilgewinde Löcher in Unterboden zur nachträglichen Ausrichtung des Korpus über Sockelverstellschrauben...
- Seite 20 Montageanleitung Kent 5.3 Mehrere Elemente Senkkopfschraube 3,5x30mm Teilgewinde Montagehilfe 50x50mm Korpusse an unauffälligen Stellen verschrauben (max. 6 Schrauben pro Seite verwenden)
- Seite 21 Montageanleitung Kent 6 Kleiderschränke (verschiedene Ausführungen) 6.1 Seiten vorbereiten Minifix-Spreizbolzen Kreuzplatte Senkkopfschraube 3,5x15 Senkkopfschraube 4x15 Schubkastenschiene Schrankrohrlager Schubkästen nur bei 11R-Typen vorhanden...
- Seite 22 Montageanleitung Kent 6.2 Böden vorbereiten Minifixgehäuse 14mm Pfeilspitze zeigt nach außen 6.3 Tür vorbereiten Senkkopfschraube 3,5x15 Topfband...
- Seite 23 Montageanleitung Kent 6.4 Zusammenstecken der Einzelteile Unterboden mit Bohrungen für Verstellfüße Minifixe festziehen...
- Seite 24 Montageanleitung Kent Rückwand Senkkopfschraube 3,5x15 Rückwandverbinder...
- Seite 25 Montageanleitung Kent 6.5 Abschließende Arbeiten 6.5.1 Schubkästen einhängen herausgezogene Schienen Rastnase für Hinterstück...
- Seite 26 Montageanleitung Kent Dorn 6.5.2 Tür einhängen...
- Seite 27 Montageanleitung Kent...
- Seite 28 Montageanleitung Kent 6.5.3 Kleiderstange montieren Kleiderstange...
- Seite 29 Montageanleitung Kent 7 Stollen 7.1 Vorbereitende Arbeiten Für Bodenträgermontage siehe Punkt 4.1.1 Sockelverstellschraube Sockelverstellschrauben nur bei Bodenstollen vorgesehen Holzdübel 8x30mm Positionsdübel für Deckplatte nur bei äußeren Stollen vorgesehen...
- Seite 30 Montageanleitung Kent 7.2 Aufstellen der Bodenstollen Stollen niemals freistehen lassen! möglichst mittige Böden zuerst einhängen, sodass Stollen stabil stehen können...
- Seite 31 Montageanleitung Kent unterster Boden mit Blendleiste...
- Seite 32 Montageanleitung Kent 7.3 Aufstellen der Aufsatzstollen Bevor Aufsatzstollen aufgestellt werden können, erst bei entsprechenden Korpussen die Deckplatten montieren, siehe Punkt 10 Deckplattenmontage Aufsatzstollen...
- Seite 33 Montageanleitung Kent 8 Hängeelemente zwischen Korpussen oder Stollen Gewindemuffe Griffschraube M4...
- Seite 34 Montageanleitung Kent 9 Wandhängeelemente 9.1 Wandmontage Wand Rückseite Wandhängekorpus Rundkopfschraube 5x50mm Hohldübel 8x40mm Trägerplatte Wandaufhänger Wand...
- Seite 35 Montageanleitung Kent 9.2 Abschließende Arbeiten Abdeckkappe Wandaufhänger Neigung zur Wand Abstand zur Wand...
- Seite 36 Montageanleitung Kent 10 Deckplattenmontage 10.1 Korpusse Senkkopfschraube 5x50mm Teilgewinde Hinterkante Senkkopfschraube 3,5x30mm Teilgewinde Montagehilfe...
- Seite 37 Montageanleitung Kent 10.2 Stollen 10.3 Geteilte Platten Deckplatten werden bei Längen >250cm, Tiefenversätzen oder Eckkombinationen geteilt. Falls die Platten freischwebend gestoßen werden, kommen Plattenverbinder zum Einsatz. Holzdübel 8x30mm...
- Seite 38 Montageanleitung Kent 10er Maulschlüssel Plattenverbinder...
- Seite 39 Montageanleitung Kent Senkkopfschraube 5x50mm Teilgewinde...
- Seite 40 Montageanleitung Kent 10.4 Wandbefestigung Nach der Deckplattenmontage Korpus mit Wand verbinden, um ein Kippen zu verhindern. Wandbefestigung nur bei Korpussen ab 10R-Raster Höhe. Rundkopfschraube 4x50mm Hohldübel 8x40mm Anschraubwinkel Rundkopfschraube 3x15mm Wand...
- Seite 41 Montageanleitung Kent 11 Aufsatzkorpusse Senkkopfschraube 3,5x30mm Teilgewinde...
- Seite 42 Montageanleitung Kent 12 Spiegel, Garderobenpaneele und Wandboards 12.1 Wandmontage Rundkopfschraube 5x50mm Hohldübel 8x40mm Abstand und Anzahl der Bohrungen abhängig von Größe des Garderobenpaneels/Spiegels/Wandboards Garderobenpaneel Rückseite...
- Seite 43 Montageanleitung Kent 12.2 Hutboden, Garderobenstange (nur bei Garderobenpaneelen) Senkkopfschraube Senkkopfschraube M5x30mm Holzdübel 8x30mm 5x50mm Teilgewinde Hutboden Garderobenstange Garderobenpaneel Vorderseite Garderobenpaneel Vorderseite Garderobenpaneel Rückseite...
- Seite 44 Montageanleitung Kent 12.3 Garderobenhaken ohne Wandbefestigung Senkkopfschraube M6x35mm Garderobenhaken Garderobenpaneel Vorderseite Garderobenpaneel Rückseite...
- Seite 45 Montageanleitung Kent 12.4 Garderobenhaken mit Wandbefestigung Löcher in Wand durch Hakenlöcher in hängendem Garderobenpaneel bohren...
- Seite 46 Montageanleitung Kent Stockschraube M6x60mm Hohldübel 8x40mm Garderobenhaken Wand...
- Seite 47 Montageanleitung Kent 13 Abschließende Arbeiten 13.1 Griffe anschrauben Griffschraube M4 Griff Griffschraube M4 Unterlegscheibe Griff...
- Seite 48 Montageanleitung Kent 13.2 Türen justieren Höhe der Tür Vitrinentür Topfband Grundplatte Holztür Tiefe der Tür Vitrinentür Holztür seitlicher Anschlag...
- Seite 49 Montageanleitung Kent Vitrinentür Holztür...
- Seite 50 Montageanleitung Kent 13.3 Schubkästen justieren Schubkastenhöhe bei Teilauszug Schubkastenschiene Korpusseite Dorn mit Auflagescheibe Schubkastenhöhe bei Vollauszug Schubkastenunterseite Rastkupplung mit Stellrad...
- Seite 51 Montageanleitung Kent 13.4 Abdeckungen Kabeldurchlass Folie-Abdeckkappe Zum Abdecken von Schrauben Scharnier-Abdeckkappe...
- Seite 52 Montageanleitung Kent 14 Pflegehinweise Sie haben Ihre neue Wohnwand nun fertig montiert. Damit Sie möglichst lange Freude daran haben, beachten Sie bitte die folgenden Pflegehinweise: Als Oberflächenmaterial werden hochwertige Möbellacke verwendet. Wir möchten Sie darauf hinweisen, dass das Einwirken von organischen Lösemitteln und Materialien, die solche enthalten, Schäden verursachen (z.B.
