PMK SKID Bedienungsanleitung
Positioniersysteme/test- & debugging plattform
Verwandte Anleitungen für PMK SKID
Inhaltszusammenfassung für PMK SKID
- Seite 1 DE | EN Probing Solutions. Made in Germany. POSITIONIERSYSTEME POSITIONING SYSTEMS Test- & Debugging Plattform Test- & Debugging-Platform Bedienungsanleitung | Instruction Manual...
-
Seite 2: Hersteller
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor- malen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Key Features

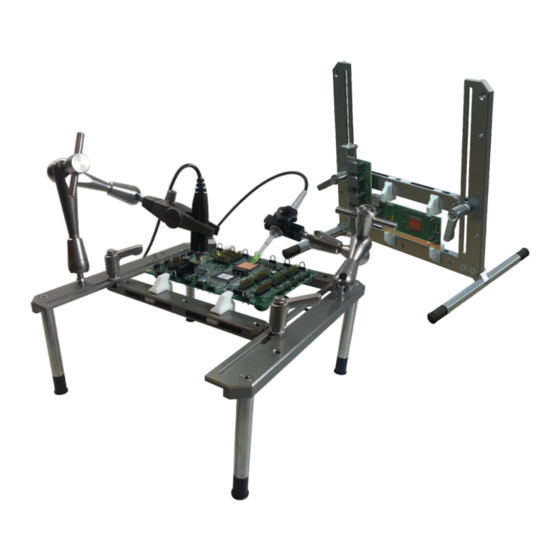

Formen getestet werden können. Die Leiterkarte ist nach dem Einspannen ungefähr 10 mm über dem Rah- men fixiert. Dies gewährleistet eine bessere Zugänglichkeit zum Prüfling und erleichtert das Handling. SKID verfügt ® über 90 mm lange Beine, wodurch es möglich ist den Prüfling simultan von oben und unten zu kontaktieren. -
Seite 4: Zusammenbau
POSITIONIERSYSTEME Zusammenbau Horizontaler Aufbau: PTFE Gleiter 016-292-502 Klemmhebel 016-291-500 PCBA Spacer 016-292-501 Stelze SKID 90mm Gummifuß 016-292-500 Stelze SKID 20mm 016-291-503 Vertikaler Aufbau: Vertikal Adapter Kit 893-291-501... - Seite 5 POSITIONIERSYSTEME Maße SKID S SKID L...
- Seite 6 (160 x 160 mm) • 1x Imbusschlüssel 2,5 mm Best.-Nr.: 893-000-I25 • 1x Skid Vertikal Adapter Kit Best.-Nr.: 893-291-501 Bestell-Nummer: • 4 x SKID Stelze 2 cm Best.-Nr.: 016-291-503 893-500-000 • 4 x SKID Stelze 9 cm • 1x Rahmen SKID-M, Best.-Nr.: 893-500-010...
- Seite 7 POSITIONIERSYSTEME Zubehör - SKID ® Erhältliches Zubehör und Ersatzteile für SKID ® Bestell-Nr. Artikel Bestell-Nr. Artikel Schienen Positionier- Positionier- 016-291-506 016-291-505 Schiene SKID-S Schiene SKID-M Positionier- 016-291-507 Schiene SKID-L Stativ-Optionen PMK 3D PMK 3D Positionierer, Positionierer, 893-200-130 893-200-200 130 mm...
-
Seite 8: Spannmaße Uniholder
Exaktes und sicheres n Einhändiges fixieren Positionieren Stufenlos einstellbar Die PMK 3D Mess-Stative sind stufenlos einstellbar. Das mechanische Klemmsystem ermöglicht leichtes und exaktes Positionieren von Tastköpfen und ande- Best.-Nr.: 893-090-000 rem Zubehör. Die drei Gelenke des Stativs können durch eine einzige Umdrehung des zentralen Spann- griffs fixiert und gelöst werden. -
Seite 9: Innerhalb Von Sekunden Zusammengebaut
Gelenke des 3D-Tastereinstellgerätes können mit einer einzigen Drehung des Spannknopfes fixiert und gelöst werden. Genaue und sichere Positionierung Alle PMK Tastkopfpositionier-Systeme sind ideal für se- mipermanente Messungen. Der Aufbau ist schnell und einfach und bietet höchste Flexibilität für Ihre täglichen Messaufgaben. - Seite 10 POSITIONIERSYSTEME Lieferumfang - 3D Positionierer Modelle • 1x PMK 3D Messstativ, 200 mm / M6 MSA 100, Best.-Nr.: 893-200-200 3D Messstativ mit Stahlsockel, • 1x Stahlsockel / M6 1200 g / D= 100 mm 200 mm Spw. Best.-Nr.: 893-100-001 Bestell-Nummer: •...
-
Seite 11: Zubehör - 3D Positionierer
3D Mess-Stativ 3D Mess-Stativ 893-200-13V 893-200-20V 130 mm / M6 V2A 200 mm / M6 V2A Klemm-Optionen Tastkopfhalter für PMK Twinadapter PMK Tastköpfe, 893-050-000 893-010-000 zur Aufnahme von Spannweite zwei M6 Gewinden 5 -12 mm Universal Tast- Halterung für ein... -
Seite 12: Fuß Positionierer
65,81 2.591 Dieses Produkt wird mit 2 Jahren Garantie geliefert. Der PMK 2-Fuß-Positionierer ist ein Positionierer für alle PMK 2,5 mm- und 5 mm-Tastköpfe. Auch fast alle Tastköpfe anderer Hersteller können mit diesem 2-Fuß-Positionierer ausgerüstet werden. Der 2-Fuß-Positionierer hat drei unterschiedlich große Öffnungen, in die die Tastköpfe je nach Größe gesteckt werden können. -
Seite 13: Lieferumfang
8x Selbstklebende Isolierscheiben Dieses Produkt wird mit 2 Jahren Garantie geliefert. Handhabung - SKID `eco` Setzen Sie die 4 Magnethalter mit montierten Unterlegscheiben auf die Grundplatte. Drücken Sie die Hülse des ersten Halters nach unten, legen Sie Ihre Leiterplatte zwischen die Unterlegscheiben und Lösen Sie die Hülse, um die Leiterplatte zu fixieren (Bild 2). - Seite 26 POSITIONING SYSTEMS Notes...
- Seite 27 POSITIONING SYSTEMS...
- Seite 28 Copyright © 2021 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
