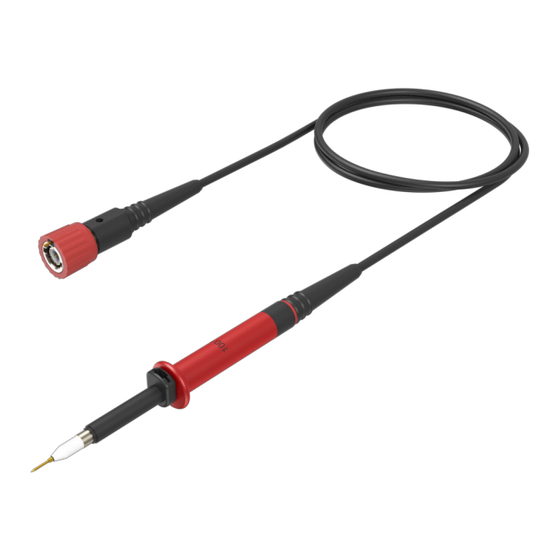

PMK PHV 1000-O Bedienungsanleitung
Passiver hochspannungs-tastkopf, 2000v peak/für omicron lab bode 100
Verwandte Anleitungen für PMK PHV 1000-O
Inhaltszusammenfassung für PMK PHV 1000-O
- Seite 1 DE | EN Probing Solutions. Made in Germany. PHV 1000-O für OMICRON Lab Bode 100 Passiver Hochspannungs-Tastkopf, 2000 V Peak High Voltage Passive Probe, 2000 V Peak Bedienungsanleitung | Instruction Manual...
-
Seite 2: Garantie
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor- malen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. -
Seite 3: Sicherheitsrichtlinien
PHV 1000-O FÜR OMICRON LAB BODE 100 Sicherheitsrichtlinien Person- , Brand- und Produktbeschädigungen vorbeugen. Um Personenschäden zu vermeiden und Brand oder Beschädigung dieses Produktes und der angeschlossenen Produkte vorzubeugen, lesen und befolgen Sie die nach- stehenden Sicherheitsmaßnahmen. Beachten Sie, dass bei unsachgemäßer Verwen- dung die Schutzfunktionen, die dieses Produkt bietet, beeinträchtigt werden. - Seite 4 PHV 1000-O FÜR OMICRON LAB BODE 100 IEC Messkategorien Definitionen und Beispiele: Messzubehör ohne Definition: Viele Arten von Prüf- und Messstromkreisen sind nicht für den direkten Anschluss an das Versorgungsnetz bestimmt. Einige dieser Bemessungsdaten Messstromkreise sind nur für Niedrigenergieanwendungen geeignet, für eine Messkate-...
-
Seite 5: Iec Verschmutzungsgrade
PHV 1000-O FÜR OMICRON LAB BODE 100 IEC Verschmutzungsgrade Definitionen: Übersicht der Messkategorien nach IEC 61010-031 O = Messzubehör ohne Bemessungsdaten für eine Messkategorie (Andere Stromkreise, die nicht direkt mit dem Netz verbunden sind) Verschmutzungsgrad 1 Es tritt keine oder nur trockene, nicht leitfähige VERSCHMUTZUNG auf. -
Seite 6: Spezifikationen
Der Hochspannungstastkopf PHV 1000-O wurde speziell für den Einsatz mit dem PC-steuerbaren Vektor-Netzwerkanalysator Bode 100 von OMICRON Lab entwickelt. Durch die maximal mögliche Eingangsspannung von 2000 V peak des PHV 1000-O erweitern Sie ihre Probing-Möglichkeiten mit dieser Tastkopflösung. Für eine einfache und optimale Adaptierung an das Messobjekt ist im Liefer- umfang bereits passendes Zubehör enthalten. -
Seite 7: Typische Spannungsminderung
PHV 1000-O FÜR OMICRON LAB BODE 100 Typische Spannungsminderung Beachten Sie, dass sich die maximale bemessene Eingangsspannung des Tastkopfes verringert, wenn sich die Frequenz des angelegten Signals erhöht. Die aufgeführte Kurve gilt für Messzubehör ohne Bemessungsdaten für eine Messkategorie, nicht in CAT II, III, IV (¹) -
Seite 8: Wartung
PHV 1000-O FÜR OMICRON LAB BODE 100 Handhabung Seien Sie vorsichtig, besonders wenn Sie mit der dünnen und scharfen Federkontaktspitze arbeiten, um Verletzungen zu vermeiden. Beachten Sie, dass das Tastkopfkabel ebenfalls ein empfindliches Bauteil des Tastkopfes ist. Beschädigen Sie es nicht durch übermäßiges Verbiegen oder Ziehen. Vermeiden Sie generell mechanische Überbelastungen, um die Leistung und den Schutz... - Seite 9 PHV 1000-O FÜR OMICRON LAB BODE 100 Tastkopfzubehör Das im Lieferumfang mitgelieferte Zubehör ist in der Darstellung "hervorgehoben", siehe auch "Lieferumfang" auf Seite 11. 018-292-022 018-292-227 / 890-700-006 * 018-210-003 018-292-007 Schutzkappe 018-292-027 PCB Adapter BNC Adapter Trimmstift T 5,0-L...
-
Seite 10: Bemessungsdaten Zubehör
PHV 1000-O FÜR OMICRON LAB BODE 100 Bemessungsdaten Zubehör ● PCB Adapter 5,0-L (890-700-006) Maximale bemessene Eingangsspannungen, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht in CAT II, III, IV - Verschmutzungsgrad: 2 - Messzubehör ohne Bemessungsdaten für eine Messkategorie: 2000 V DC oder AC peak Maximales Pulsrating, Messzubehör ohne Bemessungsdaten für eine Messkategoreie, nicht in... - Seite 11 PHV 1000-O FÜR OMICRON LAB BODE 100 Lieferumfang Artikel Anzahl Tastkopf PHV 1000-O Bedienungsanleitung Trimmstift T Federspitze 0,8 mm (¹) Feste Spitze 0,8 mm Isolierkappe 5,0 L Klemmhaken 5,0 L Masseleitung 22 cm Schutzkappe 5,0 L (²) (1) installiert im Tastkopf...
- Seite 22 PHV 1000-O FOR OMICRON LAB BODE 100 Notes...
- Seite 23 PHV 1000-O FOR OMICRON LAB BODE 100 Notes...
- Seite 24 Copyright © 2021 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
