Flexco Flex-Lok Montageanleitung

Seitenabdichtungssystem
(Standard Flex-Lok Edelstahl)
Standardsatz
enthält:
(1) Halteschiene
(1) Klemmschiene
(4) Klemmplatten
(4) Klemmzapfen
MONTAGE
Schritt 1. Legen Sie fest, auf
welcher Höhe die Halteschiene
positioniert werden soll.
Nehmen Sie die Höhe des verwendeten
Seitenabdichtungsmaterials und addieren
Sie 6 mm. Messen Sie dieses Maß
von der Bandoberfläche nach oben zur
Seitenabdichtungsleiste und markieren Sie den
Punkt. Wiederholen Sie diese Messung mehrmals
entlang der Seitenabdichtungsleiste in Länge der
Seitenabdichtungsbaugruppe. Die Unterkante
der Halteschiene muss an diesem Markierungen
ausgerichtet werden. HINWEIS: Wenn der
Spalt zwischen der Seitenabdichtungsleiste
und dem Band größer als 32 mm (1-1/4") ist,
überprüfen, dass die Klemmschiene beim
Zusammenbau an der Seitenabdichtungsleiste
sitzt. Die Klemmschiene muss gegen die
Seitenabdichtungsleiste drücken, damit das
Seitenabdichtungsmaterial eingeklemmt werden
kann. Wenn ein Teil der Klemmschiene nicht
an der Seitenabdichtungsleiste anliegt, die
Markierungen entsprechend nach oben versetzen.

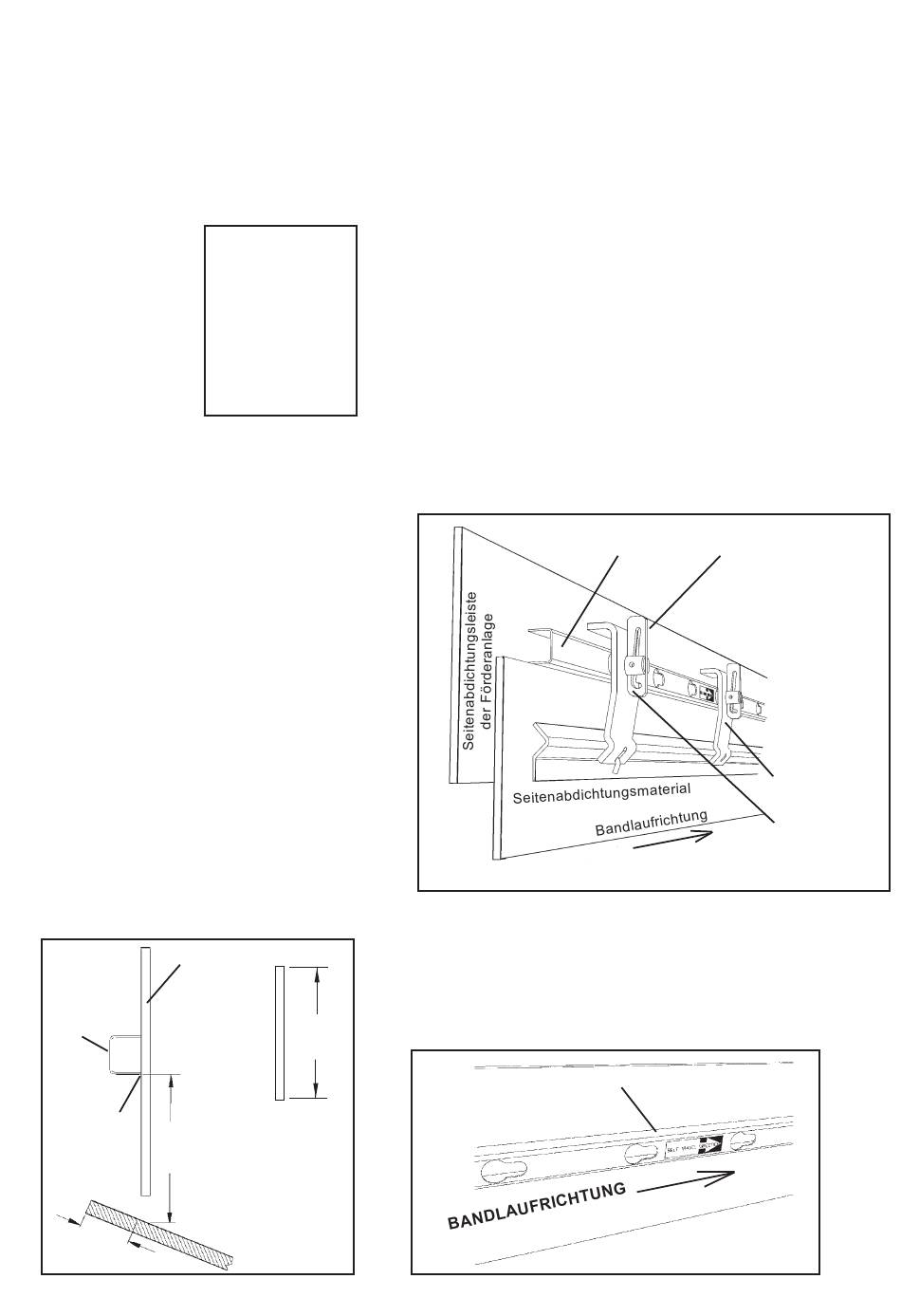

Abb. 1
Seitenabdichtungsleiste
Halteschiene
Markierung
Seitenabdichtungsmaterial
anbringen
158 mm
(6-1/4")
Wenn der Spalt zwischen
Seitenabdichtungsleiste
und Band größer als 32 mm
50–75 mm
(1-1/4") ist, siehe Hinweis.
(2"-3")
Förderband
Flex-Lok
Montageanleitung
Benötigtes
Werkzeug:
• Bandmaß
• Drahtbürste
• Schweißgerät
• Markierstift
• Gummi- oder
nicht-metallischer
Hammer
150 mm
(6")
Höhe
150 + 8 = 158 mm
(6" + 1/4" = 6-1/4")
Vor Montagebeginn:
• Die Förderanlage eigenhändig an der Stromquelle sperren und ausschalten.
• Alle an der Seitenabdichtungsleiste vorhandenen Haltevorrichtungen abbauen.
• Die Seitenabdichtungsleiste für das Schweißen reinigen.
• Beim Schweißen Sicherheitsbrille tragen und alle Vorsichtsmaßnahmen treffen.
• Beste Ergebnisse werden erzielt, wenn die Seitenabdichtungsbaugruppe so
positioniert wird, dass das Seitenabdichtungsmaterial das Band 50 - 75 mm
von der Bandkante nach innen leicht berührt.
• Das Seitenabdichtungsmaterial darf nicht nach innen klappen und auf dem
Band aufliegen. Dies könnte dazu führen, dass das Seitenabdichtungsmaterial
aus der Klemmschiene herausgezogen wird.
• Die Montagestellen finden Sie auf der Rückseite.
Schritt 2. Halteschiene an der Seitenabdichtungsleiste
positionieren.
Wichtig: Die Halteschiene muss so ausgerichtet werden, dass
der schmälere Teil des Schlüssellochs in die Bandlaufrichtung
zeigt (Abb. 2).
Hinweis: Siehe das Etikett an der Halteschiene.
Abb. 2
™
Halteschiene
Klemmzapfen
Etikett
FL305C
Klemmschiene
Klemmplatte
