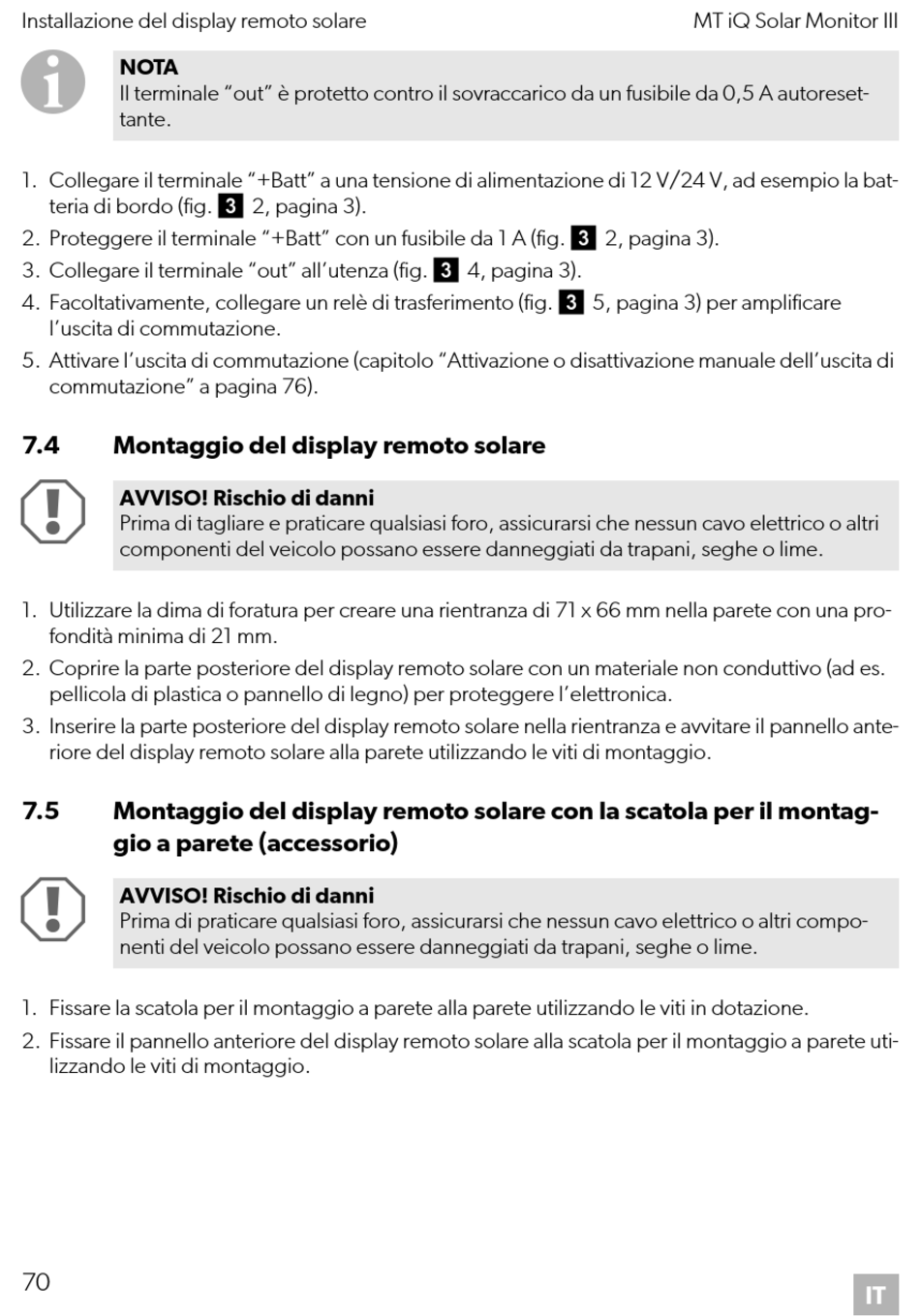

Installazione del display remoto solare
I
NOTA
Il terminale "out" è protetto contro il sovraccarico da un fusibile da 0,5 A autoreset-
tante.
1. Collegare il terminale "+Batt" a una tensione di alimentazione di 12 V/24 V, ad esempio la bat-
teria di bordo (fig. 3 2, pagina 3).
2. Proteggere il terminale "+Batt" con un fusibile da 1 A (fig. 3 2, pagina 3).
3. Collegare il terminale "out" all'utenza (fig. 3 4, pagina 3).
4. Facoltativamente, collegare un relè di trasferimento (fig. 3 5, pagina 3) per amplificare
l'uscita di commutazione.
5. Attivare l'uscita di commutazione (capitolo "Attivazione o disattivazione manuale dell'uscita di
commutazione" a pagina 76).
7.4 Montaggio del display remoto solare
A
AVVISO! Rischio di danni
Prima di tagliare e praticare qualsiasi foro, assicurarsi che nessun cavo elettrico o altri
componenti del veicolo possano essere danneggiati da trapani, seghe o lime.
1. Utilizzare la dima di foratura per creare una rientranza di 71 x 66 mm nella parete con una pro-
fondità minima di 21 mm.
2. Coprire la parte posteriore del display remoto solare con un materiale non conduttivo (ad es.
pellicola di plastica o pannello di legno) per proteggere l'elettronica.
3. Inserire la parte posteriore del display remoto solare nella rientranza e avvitare il pannello ante-
riore del display remoto solare alla parete utilizzando le viti di montaggio.
7.5 Montaggio del display remoto solare con la scatola per il montag-
gio a parete (accessorio)
A
AVVISO! Rischio di danni
Prima di praticare qualsiasi foro, assicurarsi che nessun cavo elettrico o altri compo-
nenti del veicolo possano essere danneggiati da trapani, seghe o lime.
1. Fissare la scatola per il montaggio a parete alla parete utilizzando le viti in dotazione.
2. Fissare il pannello anteriore del display remoto solare alla scatola per il montaggio a parete uti-
lizzando le viti di montaggio.
