- Seite 1 20kg max. 20kg max. 20kg max. 20kg Badmöbel GmbH & Co. KG Ostbahnstraße 120 • D-91217 Hersbruck Tel.: 09151/908499-0 info@lanzet.de www.lanzet.de...

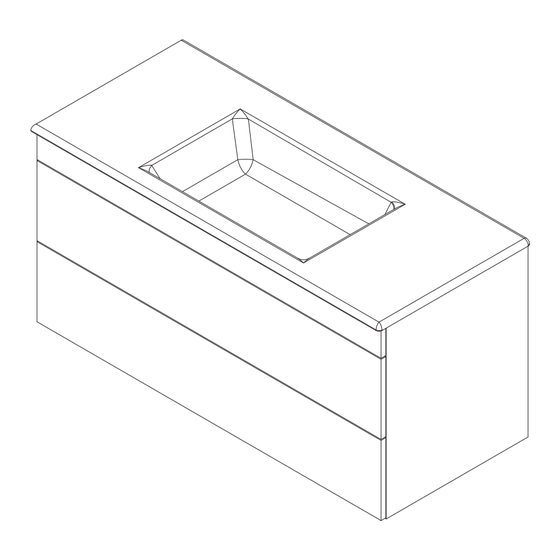

- Seite 2 Montageanleitung für Waschtischunterschränke Installation instructions sink cabinets Lieber Kunde, wir gratulieren Ihnen zum Kauf unserer Badmöbel, die Ihnen bei sachgemäßer Behandlung lange Freude bereiten werden. Bitte beachten Sie Folgendes: Führen Sie bitte zunächst die folgenden Montageschritte durch, bevor sie die Schubladen / Türen einhängen bzw. das Waschbecken / den Waschtisch auf dem Schrank aufsetzen.
- Seite 3 Wichtiger Montagehinweis zur Einhaltung der Norm EN 14749 / Important Installation Note in compliance to the norm EN 14749 0mm! 0mm! Zusätzliche Wandbefestigung Art. Nr. 2XBB843002 für Waschtischunterschränke zur Einhaltung der Norm EN 14749 unbedingt einbauen! Beigefügtes Wandbefestigungs-Material ist nur für Massivwände geeignet. Zur Befestigung an anderen Wänden müssen Spezialdübel verwendet werden.
- Seite 4 Maße bauseits prüfen! / Check dimensions on site! Wasserleitungen Water pipes ø 8 ca.10mm OFF*...
-
Seite 5: Montagehinweise
Montagehinweise Reihenfolge der Montage: Waschtischunterschrank + Mineralguss-Waschtisch Spiegelelement, Spiegelschrank Hängeschrank, Hochschrank, Midischrank, Unterschrank DIE MONTAGE IST DURCH FACHKUNDIGE PERSONEN DURCHZUFÜHREN. Vor Gefahr bei fehlerhafter Montage wird gewarnt. Bei Schäden an Möbeln oder Personen, die durch fehler- hafte Montage oder durch die Montage durch nichtfachkundige Personen entstehen, erlischt jegliche Gewähr- leistungspflicht. - Seite 6 Waschtische Keramag iCon 120cm iCon 75cm Hersteller Nr. 124020 Hersteller Nr. 124075 iCon 120cm iCon 120cm Hersteller Nr. 124025 Hersteller Nr. 124120 myDay 100cm myDay 80cm Hersteller Nr. 125400 Hersteller Nr. 125480 Renova 55cm myDay 130cm Hersteller Nr. 135430 Hersteller Nr. 222255 Renova 60cm Renova 130cm Hersteller Nr.
- Seite 7 Schubkasten aushängen ! Remove drawer ! Mit Schwung ausfah- ren und dabei leicht nach oben ziehen. CLICK With momentum exit and pull it slightly upwards. Achtung Attention Waschtisch Washbasin Waschtisch Waschtisch Washbasin Washbasin 3-5mm...
- Seite 8 4XBB81HDN2 4BD8000000 Ø8 Vor der Wandmontage Aufhänger in Endstellung bringen ! Suspension fitting in end position before wall mounting ! Montagemaß 456 mm 486mm 656mm 856mm 1126mm 1156mm 1186mm Dark Oak 7336112 7340112 7331112 7332112 7330112 7333112 7334112 7335112 7337112 Weiß...
- Seite 9 Schubkasten einhängen ! Install Drawer ! Schubkasten auf die Führung aufsetzen und ganz einschieben ! Schubkasten arretiert automatisch ! Insert drawer back and slide back ! Drawer locks automatically ! Schubkasten einstellen ! Drawer adjust ! Vor seitlicher Einstellung des Schubkastens zwei Schrauben lösen! Before lateral setting of the drawer...
-
Seite 10: Bohrtabelle Und Montagemaße
Bohrtabelle und Montagemaße Montagemaße in mm Dekor Artikeln. Montagemaße Dekor Artikeln. Villeroy&Boch Montagemaße Dekor Dekor Artikeln. Artikeln. Montagemaße Montagemaße Dark Oak 7330112 Dark Oak 7333112 Weiß 7330312 Weiß 7333312 Grafit 7330712 Grafit 7333712 310 345 Eiche Maron 7330612 Eiche Maron 7333612 310 345 Berg Eiche... - Seite 11 Achtung: Änderungen aufgrund technischer Weiterentwicklung bleiben uns vorbehalten Maßangaben in mm. Bohrmaße sind vor Ort zu prüfen Hinweis: Die vorgegebenen Maße sind unverbindlich und stellen nur eine Empfehlung dar ! 1-3mm 50mm 150-230mm Abbildung 7312112 Ansicht Rückseite !
- Seite 12 Achtung: Änderungen aufgrund technischer Weiterentwicklung bleiben uns vorbehalten Maßangaben in mm. Bohrmaße sind vor Ort zu prüfen Hinweis: Die vorgegebenen Maße sind unverbindlich und stellen nur eine Empfehlung dar ! 1-3mm 150-230mm 50mm 150-230mm 50mm Abbildung 7316112 Ansicht Rückseite !
