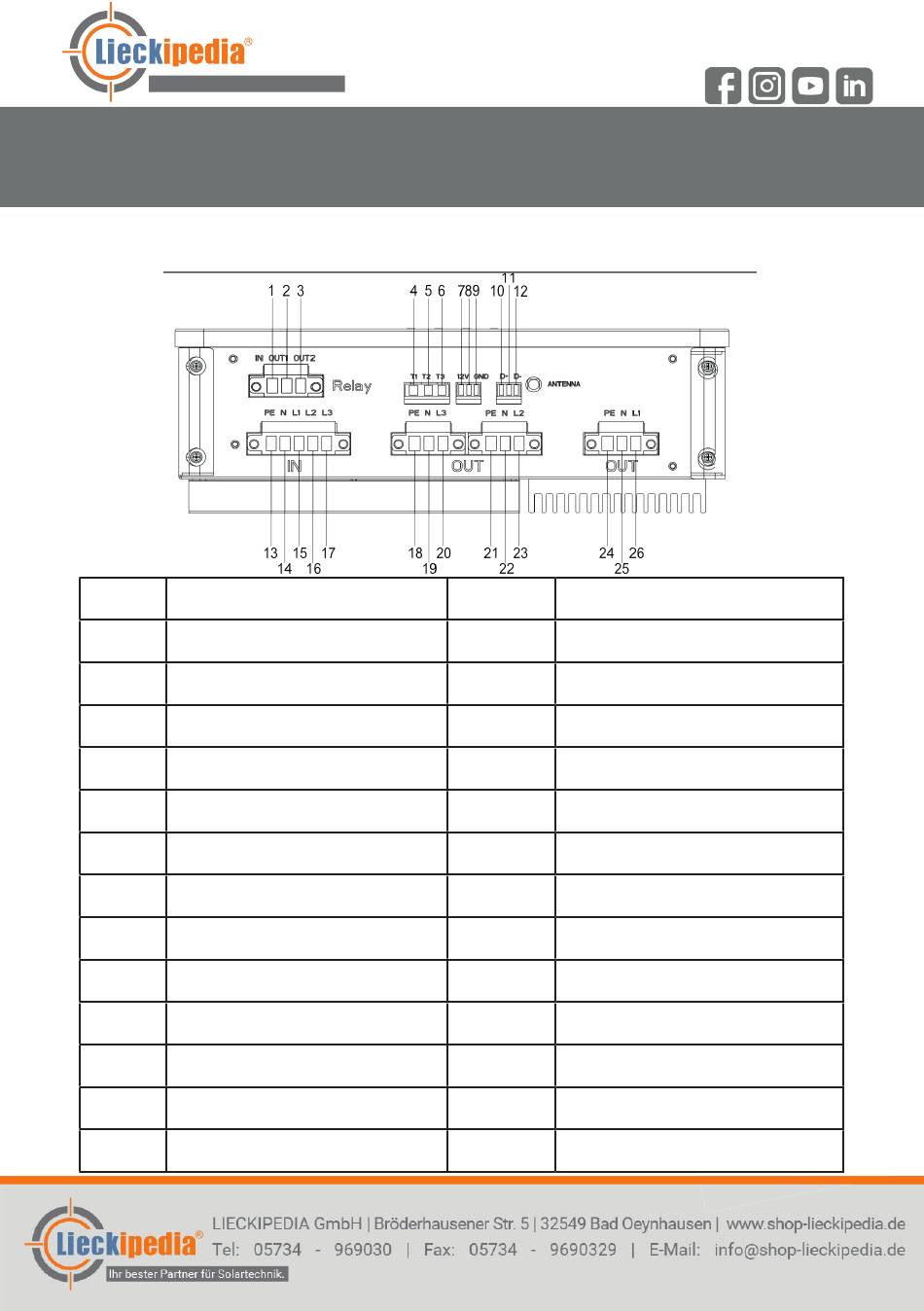

Die folgende Abbildung zeigt die Verdrahtungsschnittstelle von GroBoost,
deren Funktionen und Defi nitionen in der anschließenden Tabelle aufgeführt deren Funktionen und Defi nitionen in der anschließenden Tabelle aufgeführt
sind:
Nr. Beschreibung
1 Relais A-Eingangsanschluss
2 Relais B-Ausganganschluss
3 Relais C-Ausganganschluss
4 TP1000—L1
5 TP1000—L2
6 TP1000—L3
7 12V DC-DC
8 12V DC-DC
9 GND (12V DC)
10 RS485+ (D+)
11
12 RS485- (D-)
13 Eingang PE-Schutzleiter
bis 10,8 kw für Heizung/Wasser
Erde
Folgt uns auf:
GroBoost
Nr. Beschreibung
14 Eingabe N-Null-Linie
15 Eingabe L1 FireWire
16 Eingabe L2 FireWire
17 Eingabe L3 FireWire
18 Ausgang PE-Schutzleiter
19 Ausgang N-Null-Linie
20 Ausgang L3 FireWire
21 Ausgang PE-Schutzleiter
22 Ausgang N-Null-Linie
23 Ausgang L2 live wire
24 Ausgang PE-Schutzleiter
25 Ausgang N-Null-Linie
26 Ausgang L1 live wire
