Growatt GroBoost Bedienungshandbuch

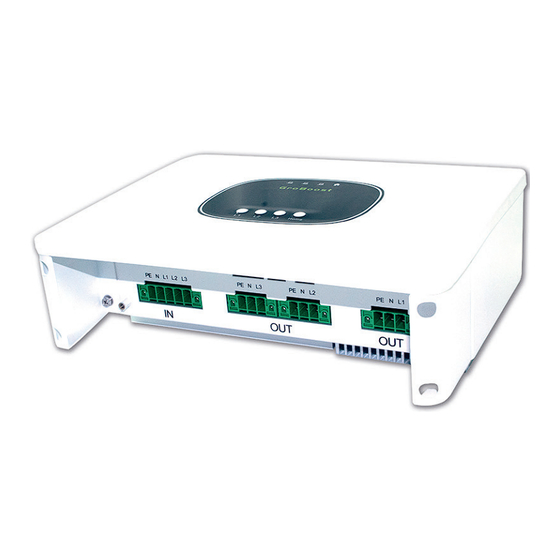

Wärmeregulierer, batteriekompatibel, dreiphasig bis zu 10,8kw für heizung und wasser
Verwandte Anleitungen für Growatt GroBoost
Inhaltszusammenfassung für Growatt GroBoost

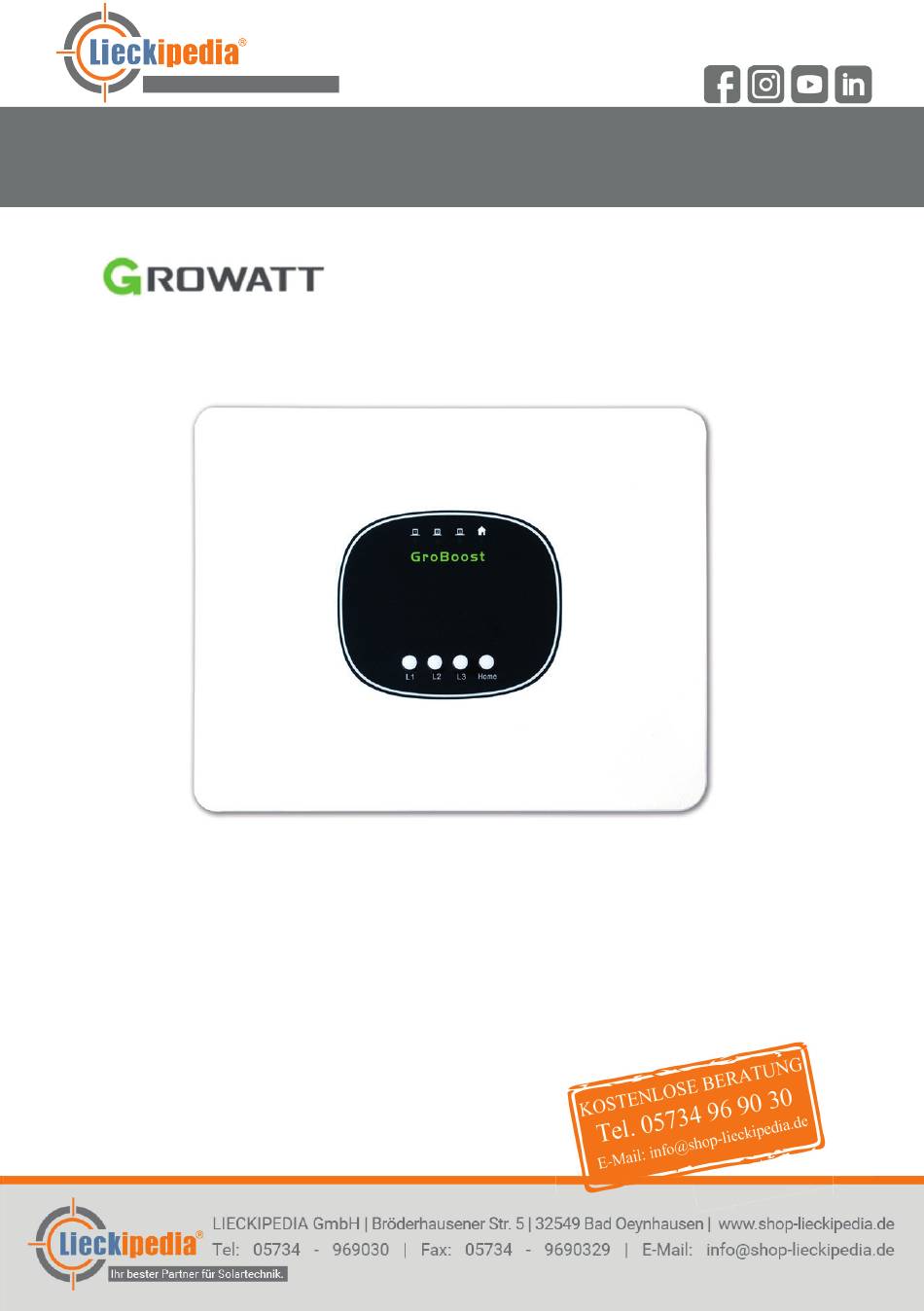

- Seite 1 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Growatt GroBoost Wärmeregulierer, batteriekompatibel, dreiphasig bis zu 10,8kW für Heizung und Wasser...
- Seite 2 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
-
Seite 3: Inhaltsverzeichnis
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Inhaltsverzeichnis Übersicht................4-8 Einrichtung..............9-12 3. Verschiedene Arbeitsmodi..........13-23 Geräteparameter..............24 5. Häufige Probleme..............25 App-Registrierung............25-28 7. GroBoost Einstellung.............29-43... -
Seite 4: Übersicht
GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 1. Übersicht 1.1 Packliste Code Zubehör Anzahl GroBoost Gesamtgerät Pt1000 Temperaturfühler Antenne mit Kabel Bedienungshandbuch Wandhalterung + Schrauben Deckelschraube + Unterlegscheiben 3 PIN große Lastklemme 5 PIN AC-Eingang große Klemme 6 PIN PT1000 kleine Klemme... -
Seite 5: Produktbeschreibung
Haushalt mit den Hausbesitzern zu verbinden und so die gesamte Funktion der Überwachung, Analyse und Planung ermöglichen. Unter anderem kann der GroBoost die Temperatur des Warmwasser- bereiters steuern und automatisch arbeiten, wenn die Solaranlage überschüssige Energie in das Netz einspeist, um den Eigenverbrauch der Solaranlage zu maximieren. - Seite 6 über RailLog an die LanBox übertragen, was für die -s-Serie ge- eignet ist. Wechselrichter geeignet ist, die die Energiezählerdaten nicht auf den Server hochladen können. 1.3 GroBoost-Schnittstelle Wie in der nächsten Abbildung dargestellt, verfügt das Gerät über vier Kontrollleuchten, vier Funktionstasten und drei wasserdichte Anschlüsse, die den verschiedenen Verdrahtungseingängen ent-...
- Seite 7 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Beschreibung Name Beschreibung Anzeigelampe LED1 Anzeigelampen für Phase L1 Schaltfl ächen LED2 Anzeigelampen für Phase L2 Netzkabel/Klemme LED3 Anzeigelampen für Phase L3 und für die...
- Seite 8 Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Die folgende Abbildung zeigt die Verdrahtungsschnittstelle von GroBoost, deren Funktionen und Defi nitionen in der anschließenden Tabelle aufgeführt deren Funktionen und Defi nitionen in der anschließenden Tabelle aufgeführt sind: Beschreibung...
-
Seite 9: Einrichtung
2. Der Installateur muss während des Installationsvorgangs isolierte Werkzeuge verwenden und Sicherheitsausrüstung tragen. 3. Konstruieren Sie Sonnen- und Regenschutzvorrichtungen um zu vermeiden, dass der GroBoost direktem Sonnenlicht und Regen ausgesetzt ist. Ablauf der Installation 1. Befestigen Sie die Wandhalterung mit Schrauben an der Wand: Zeichnen Sie zuerst die 4 Löcher an und bohren Sie diese. - Seite 10 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 2. An der unteren Abdeckung des Geräts befi nden sich vier Schrauben, die Sie mit einem Schraubendreher lösen müssen. Diese 4 Schrauben lösen 3. Entfernen Sie die untere Abdeckung und beginnen Sie mit der Verkabelung.
- Seite 11 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 5. Schrauben Sie den Draht auf die männliche Klemme, verbinden Sie ihn mit der entsprechenden weiblichen Buchse des Geräts und befestigen Sie die Schrauben auf beiden Seiten der Klemmen, um die Klemmen zu fi xieren.
- Seite 12 GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 8. Befestigen Sie den GroBoost an der Wand, und ziehen Sie die Schrauben an der Seite fest. GroBoost Hinweis zur Verkabelung: 1. Entfernen Sie die untere Abdeckung des GroBoost, und führen Sie den Kabelbaum durch die entsprechenden drei Klemmen durch, um ein Ver- drehen des Kabelbaums zu verhindern.
-
Seite 13: Verschiedene Arbeitsmodi
3.1 Lastverdrahtung Der unterschiedlichen Belastungssituation entsprechen auch unter- schiedliche Verdrahtungswege. Außerdem, wenn der Tauchsieder keinen Temperatursensor hat und der GroBoost die Temperatursen- soren (Pt1000) verwenden muss. Die folgende Tabelle zeigt das Ver- drahtungsschema für eine unterschiedliche Lastsituation. Die folgende Abbildung zeigt ein detailliertes Gesamtschaltbild:... -
Seite 14: Eine Einphasige Last
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 3.1.1 Eine einphasige Last Die folgende Abbildung zeigt ein detailliertes Gesamtschaltbild: 1. Lastfall: Eine einphasige ohmsche Last, wie z. B. der Tauchsieder für den Warmwasserbereiter. -
Seite 15: Zwei Einphasige Lasten
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 3.1.2 Zwei einphasige Lasten 2. Lastfall: Eine zwei einphasige ohmsche Lasten, z. B. zwei Tauchsieder für jeden Warmwasserbereiter. Dreiphasige Leistungsaufnahme, ein einphasiger L1-Modus mit einstellbarer Leistungsabgabe und ein einphasiger L2-Modus mit fester Leistungsabgabe. -
Seite 16: Drei Einphasige Lasten
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 3.1.3 Drei einphasige Lasten 3. Lastfall: Drei einphasige ohmsche Lasten, z. B. ein Tauchsieder für Warm- wasserbereiter und zwei Heizräume. Dreiphasige Leistungsaufnahme, ein einphasiger, einstellbarer Leistungsabgabemodus L1 und zwei einphasige feste Leistungsausgangsmodi (L2/L3). -
Seite 17: Eine Dreiphasige Last
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 3.1.4 Eine dreiphasige Last 4. Lastfall: Eine dreiphasige ohmsche Last, Dreiphasige Leistungsaufnahme, unter den drei Phasen L1/L2/L3 ist die Leistung der Phase L1 einstellbar, während die von L2/L3 fest ist, und ein PT1000-Temperatursensor für drei-... -
Seite 18: Eine Einphasige Last Und Eine Dreiphasige Last
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 3.1.5 Eine einphasige Last und eine dreiphasige Last 5. Lastfall: Eine dreiphasige ohmsche Last und eine einphasige ohmsche Last (automatische Umschaltung zwischen den beiden Lasten durch ein Trocken- kontaktrelais) Dreiphasige Leistungsaufnahme, bei dreiphasigen L1/L2/L3 ist die Leistung der Phase L1 einstellbar, während die Leistung von L2/L3 fest ist. -
Seite 19: Einbaukontrolle
Minusanschluss und Ein- Einschalten, ob jeder Teil des und Abgangsrichtung GroBoost ordnungsgemäß funktioniert. Prüfen Sie, ob das Prüfen Sie, ob der GroBoost Erdungskabel (Draht) gut fixiert ist. angeschlossen ist Prüfen Sie, ob die RS485 D+ und D- Drähte korrekt angeschlossen, und nicht evtl. -
Seite 20: Anzeige Und Einstellung
2 Stunden festgelegt. 3.4 Anzeige und Einstellung Der GroBoost hat vier LED-Leuchten und vier Funktionstasten, die mit mehre- ren Geräten gleichzeitig arbeiten. Der Betriebszustand und -modus der Geräte kann über die ShineSever- oder ShinePhone-Plattform überwacht und ein- gestellt werden und kann auch über die grundlegenden Anzeigeleuchten und... - Seite 21 Das Gerät befindet sich im Smart-Modus aufleuchten von LED3 bis LED1 LED 3 (Blinkt einmal alle 5s): RF - Gerät ist nicht verbunden Wenn der GroBoost normal arbeitet, wird der Betriebsstatus in Echtzeit über LEDs angezeigt. Der spezifische Inhalt ist in der folgenden Tabelle dargestellt:...
- Seite 22 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Schalt- Zustand der Blinkedes Blinkender Status Eigenschaft fläche Schaltfläche Licht L1 Gerät schalten Zwangs- betrieb Zwangsbetrieb / LED 1 blinkt Zwangsbetrieb aufheben LED 1...
-
Seite 23: Geräteparameter
10,8 kw für Heizung/Wasser Vorgang der Kopplung: SCHRITT 1 Drücken Sie die Home-Taste des GroBoost für 15 Sekunden, die LED3 blinkt mit einer Frequenz von 0,5 Sekunden. SCHRITT 2 Drücken Sie kurz die Pairing-Taste des Hosts (ShineLanBox), wie unten in Abbildung 5.1 dargestellt. - Seite 24 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Kategorie Artikel Parameter Abmessungen (B/H/T) 288mm *227mm *101mm Gewicht 3,5 kg Benutzersprache Englisch und Chinesisch Stromversorgung 230Vac / 3*230Vac 50Hz Betriebsspannungsbereich 180Vac - 260Vac...
-
Seite 25: Häufige Probleme
5. 2 LED3-Statusleuchte blinkt pro 5 Sekunden (1) Prüfen Sie, ob die GroBoost-Antenne richtig angeschlossen ist; (2) Prüfen Sie, ob der GroBoost mit der ShineLanbox gepaart wurde und ver- suchen Sie, ihn erneut zu paaren; (3) Überprüfen Sie den Abstand zwischen GroBoost und ShineLanbox, ist er zu weit oder wird er durch eine Wand blockiert? Installieren Sie die ShineLanBox näher am GroBoost. - Seite 26 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 1. Schritt - Füllen Sie die Informationen zur Kontoregistrierung aus Kontoinformationen ausfüllen: Um die Kontoinformationen einzugeben, wählen Sie bitte das Land, den Benutzernamen, das Passwort,...
- Seite 27 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 2. Schritt - Anlage hinzufügen Fügen Sie Anlagenname, Installationsdatum, Land und Stadt, detaillierte Adresse, Zeitzone, Gesamtleistung der Komponenten, Anlagentyp, Kapital- erträge und Anlagebilder ein.
- Seite 28 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser 3. Schritt - Datenlogger hinzufügen Sie können einen Datenlogger hinzufügen, indem Sie die Seriennummer eingeben oder den Barcode des Kollektors scannen und den Prüfcode des...
-
Seite 29: Einstellung Des Groboost Über Shinephone App
Klicken Sie auf GroBoost, um die Initialisierungsseite aufzurufen, konfigurieren Sie die Lastinformationen der Groboost-Bindung (einphasig, dreiphasig, einphasig+einphasig, einphasig+einphasig+einphasig, einphasig+dreiphasig). Nach Einstellung der lastbezogenen Informationen können die Echtzeitinfor- mationen der Last angezeigt und die Lasten gesteuert werden (Groboost kann bis zu 3 Widerstandsheizlasten anschließen). - Seite 30 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
-
Seite 31: Schritt - Modus-Einstellung
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Lasttyp: Bestätigen Sie die angeschlossene Last; Sie müssen die grundlegenden Informationen für jede angeschlossene Last separat konfigurieren: Arbeitsleistung, benutzerdefinierter Name, einstellbares Lastsymbol, und bestätigen Sie, ob der Temperatursensor angeschlossen ist Temperatursensor angeschlossen ist (nach Anschluss des zusätzlichen Tem-... - Seite 32 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
- Seite 33 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Photovoltaik-Verknüpfungsmodus: Wählen Sie die zu steuernde Last, wählen Sie die Priorität, geben Sie den Verknüpfungsnamen ein, bestätigen Sie, ob der Verknüpfungszähler korrekt funktioniert, schalten Sie den Verknüpfungsfreigabeschalter ein, kontrollieren Sie die Verknüpfungs-Ausführungszeit, und stellen Sie Verknüpfungsaufgaben...
- Seite 34 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
- Seite 35 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Wenn der photovoltaische Strom ins Netz eingespeist wird, schalten Sie die Heizung ein und stellen Sie die Betriebsparameter des Geräts ein; z. B.: Stellen Sie die Temperatur und die maximale Betriebszeit des Geräts ein, um einen...
- Seite 36 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Legen Sie die Ausführungszeit fest: Der Benutzer kann die effektive Zeit der Verknüpfung einstellen, damit die gestellte Aufgabe innerhalb der eingestell- ten Zeit ausgeführt wird. Nachdem die Zeitspanne eingestellt ist, kann der...
- Seite 37 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Zur Heizungsgarantie-Funktion: Diese gehört zur Funktion der Backup-Plan-Einstellung. Der Zweck der Heizungsgarantiefunktion besteht darin, sicherzustellen, dass bestimmte Zeiträume auf einen festen Temperaturwert aufgeheizt werden. Sie können auch das Netz nutzen, um die Heizung fortzusetzen, wenn die Fotovoltaik- anlage keinen Strom erzeugt oder kein Sonnenlicht vorhanden ist.
-
Seite 38: Schritt - Lastinformationen Zurücksetzen
10,8 kw für Heizung/Wasser 3. Schritt - Lastinformationen zurücksetzen Klicken Sie auf die GroBoost-Startseite auf die obere rechte Ecke, um die detaillierten Informationen einzugeben. Wählen Sie die angeschlossenen Lasten aus, und das System fragt, ob sie zurückgesetzt werden sollen. - Seite 39 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
-
Seite 40: Schritt - Lastmanagement
Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser Zu den Lasteinstellungen gehören die angeschlossene Last (andere Lasten können ersetzt werden), Leistung, Name, Gerätesymbol und Temperatur- sensor. Es ist nicht notwendig, die Höchsttemperatur einzustellen wenn der Temperatursensor nicht angeschlossen ist. - Seite 41 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
- Seite 42 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
- Seite 43 Folgt uns auf: Ihr bester Partner für Solartechnik. BedienungshandBuch GroBoost GroBoost bis 10,8 kw für Heizung/Wasser...
