1. FILTERANLAGEN - BESCHREIBUNG
1.1 Die Filteranlage übernimmt die mechanische Aufbereitung des Poolwassers. Eine
einwandfreie Funktion ist aber nur gewährleistet, wenn auch eine chemische Wasseraufbereitung
vorgenommen wird. Im Filter werden kleinste Schmutzpartikel zurückgehalten und aus dem
Wasserkreislauf entfernt. Es wird immer eine zusätzliche Wasserpflege und Desinfektion z.B. auf Basis von
Chlor oder Sauerstoff benötigt. Weitere Informationen rund um die Wasserpflege finden Sie hier:
http://www.summer-fun.info

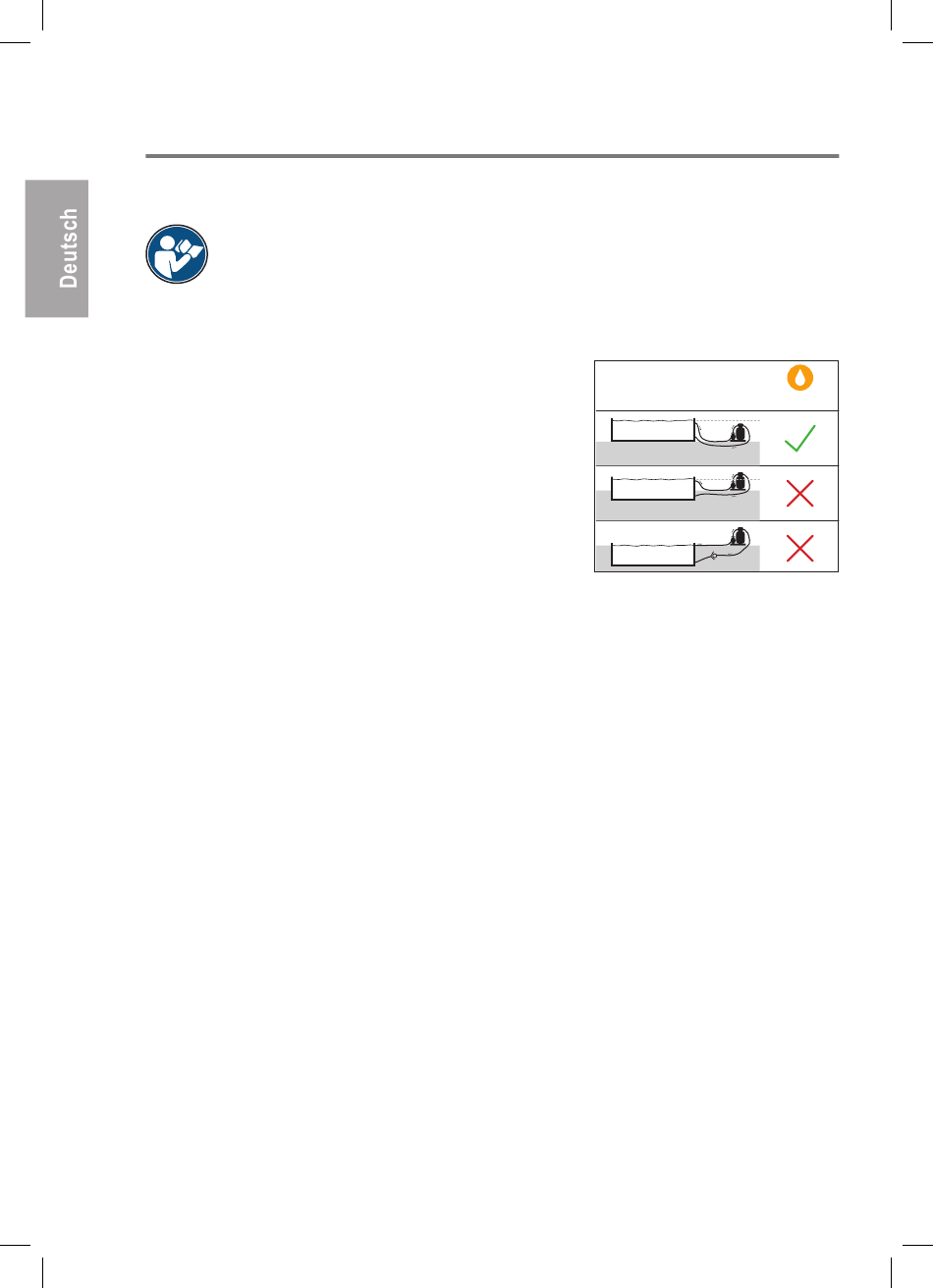

1.2 Die normalsaugende Umwälzpumpe hat die Aufgabe das
Wasser aus dem Schwimmbecken durch den Filterbehälter zu
drücken. Die Umwälzpumpe ist bei der Erstinbetriebnahme mit
Wasser zu füllen. Die Umwälzpumpe ist immer außerhalb des
Beckens und unterhalb des Wasserspiegels zu installieren, da
diese nicht selbstansaugend ist.
1.3 Der Filterbehälter hat die Aufgabe, das Schwimmbeckenwasser
durch das eingefüllte Filtermedium CHEMOFLOW FILTERBALLS
mechanisch von Verunreinigungen zu reinigen. Das Filtermedium ist in regelmäßigen Abständen zu reinigen,
bzw. zu erneuern. CHEMOFLOW FILTERBALLS ist im Handel erhältlich.
1.4 Der Standort sollte in der Nähe des Schwimmbades, an einem geschützten Ort gewählt werden. Geltende
Sicherheitsbestimmungen sind zu beachten.
2. ZUSAMMENBAU (SIEHE AUCH EXPLOSIONSZEICHNUNG SEITE 8-9)
2.1 Innenrohr wie in der Zeichnung dargestellt montieren und in den Filterkessel einsetzen. Gewindestutzen
durch die Filterwand seitlich nach außen führen und dabei auf den richtigen Sitz je einer Dichtung innen und
außen achten.
2.2 Filterkessel an der vorgesehenen Stelle auf der Filterplatte fixieren (einschieben).
2.3 Filterpumpe an den vorgesehenen Haltern auf der Filterplatte fixieren (rückwärts mit Kabelaustrittsseite
voran in den Schlitten der Grundplatte einschieben).
2.4 Beiliegendes Filtermedium aus der Packung entnehmen und in den Filterkessel geben.
2.5 Filterdeckel mit O-Ring aufsetzen und mit Spannring fixieren, bzw. Dichtigkeit herstellen.
2.6 Den 90° Winkel in den Filterdeckel einschrauben und flexiblen Schlauch zwischen Pumpe und Filter mittels
Schlauchschellen befestigen.
2.7 Schraubtülle mit Überwurfmutter am seitlichen Anschluss des Kessels anbringen.
3. INBETRIEBNAHME DER FILTERANLAGE UNTERHALB DES WASSERSPIEGELS
3.1 Saugleitung, vom Becken kommend, an den horizontalen Sauganschluss der Pumpe anschließen
3.2 Druckleitung, zum Becken gehend, an den seitlichen Anschluss des Filterkessels anschließen
3.3 Entlüftungsschraube am Filterdeckel öffnen.
3.4 Wenn Wasser an der Entlüftung austritt, Entlüftungsschraube schließen.
Die Filteranlage ist nun Betriebsbereit.
Montage- und Bedienungsanleitung Filteranlage
Eigenschaft
der Pumpe:
nicht-ansaugend selbst-ansaugend
