Elektro-Standherd SEH542KC
Elektrischer Anschluss / Netzanschluss
Als Anschlussleitung (nicht im Lieferumfang enthalten) sind folgende Leitungstypen geeignet:
• H05VV-F (5G2,5 bei Drehstrom 230/400V 3N~)
• H05RR-F (5G2,5 bei Drehstrom 230/400V 3N~)
Die Netzanschlussleitung muss so ausgeführt sein, dass folgende Bedingungen erfüllt sind: Der
Standherd steht von allen Seiten frei zugänglich. Die Netzanschlussleitung lässt sich anschließen,
ohne dass sie "spannt". Der Schutzleiter ist dabei so lang zu bemessen, dass er bei Versagen der
Zugentlastung erst nach den spannungsführenden Adern der Netzanschlussleitung auf Zug bean-
sprucht wird.
Querschnitt und Anzahl der einzelnen Adern in der Anschlussleitung richten sich nach der Art des
Anschlusses und nach der Amperezahl der zu verwendenden Sicherung.

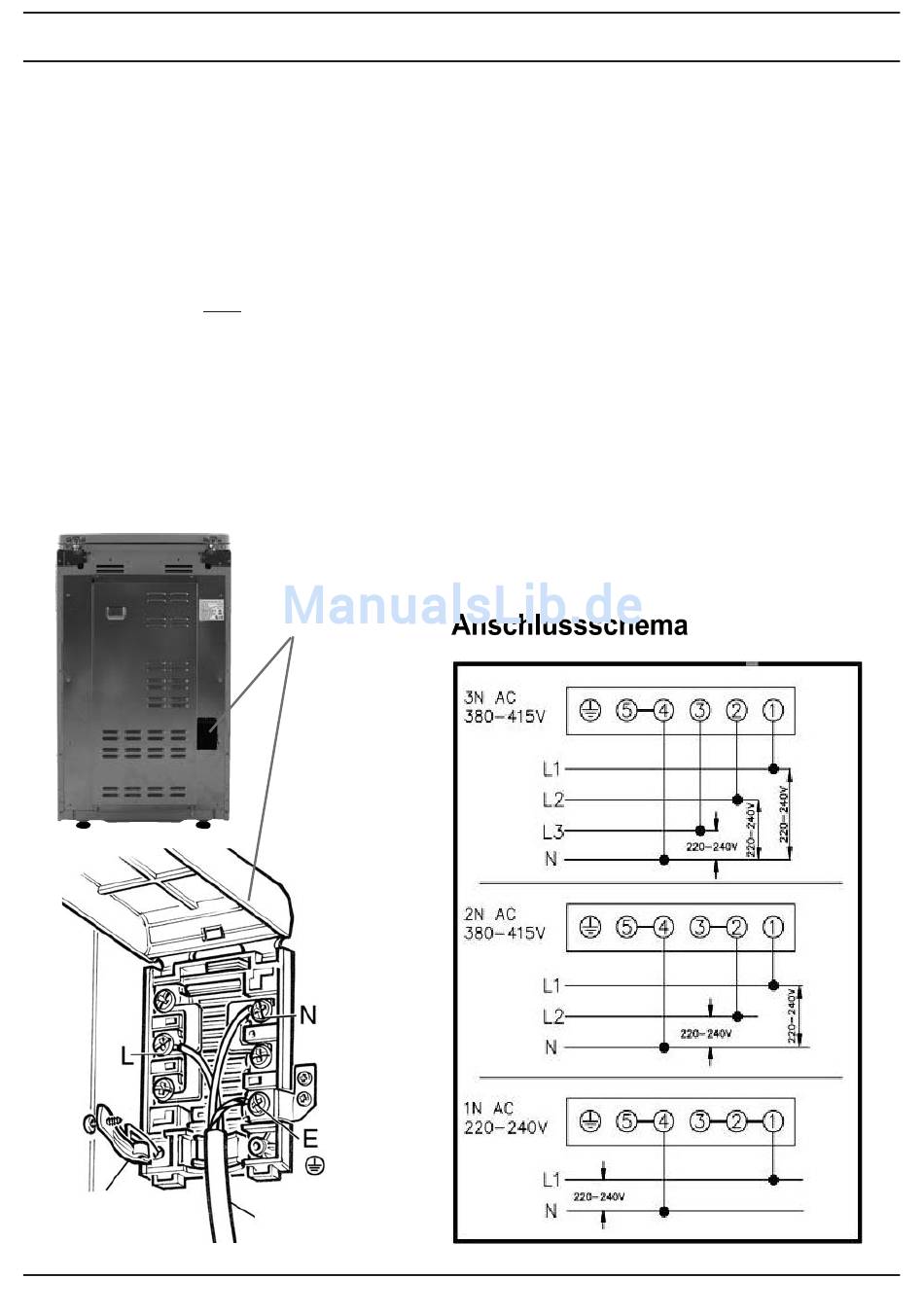

An der Rückseite befindet sich rechts unten einschwarzer Klemmenkasten für den elektrischen
Anschluss. In den nachfolgenden Abbildung sind die elektrischen Anschlussmöglichkeiten darge-
stellt. Wir empfehlen die Anschlussvariante an
einen 3-phasigen Drehstromkreis 3 x 16 A!
Klemmenkasten
Zugentlastung
Anschlussleitung
18
