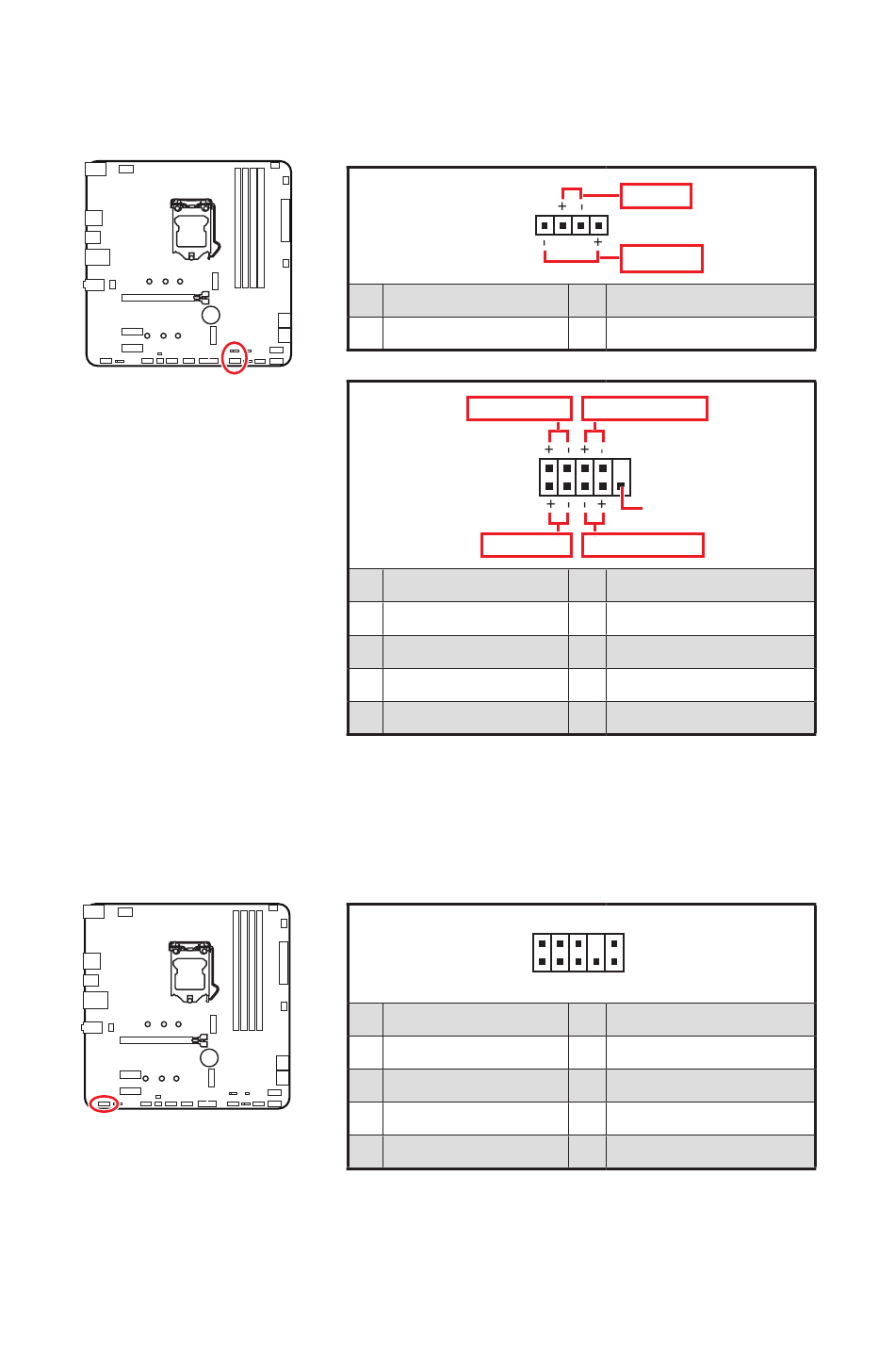

JFP1、 JFP2:フロントパネルコネクター
これらのコネクターにはフロン トパネルのスイッチとLEDを接続します。
JAUD1:フロントオーディオコネクター
このコネクターにはフロン トパネルのオーディオジャ ックを接続します。
18
コンポーネントの概要
JFP2
1
1
Speaker -
3
Buzzer -
Power LED
2
JFP1
1
HDD LED
1
HDD LED +
3
HDD LED -
5
Reset Switch
7
Reset Switch
9
Reserved
1
MIC L
3
MIC R
5
Head Phone R
7
SENSE_SEND
9
Head Phone L
Buzzer
Speaker
2
Buzzer +
4
Speaker +
Power Switch
10
9
Reserved
Reset Switch
2
Power LED +
4
Power LED -
6
Power Switch
8
Power Switch
10
No Pin
2
10
1
9
2
Ground
4
NC
6
MIC Detection
8
No Pin
10
Head Phone Detection
