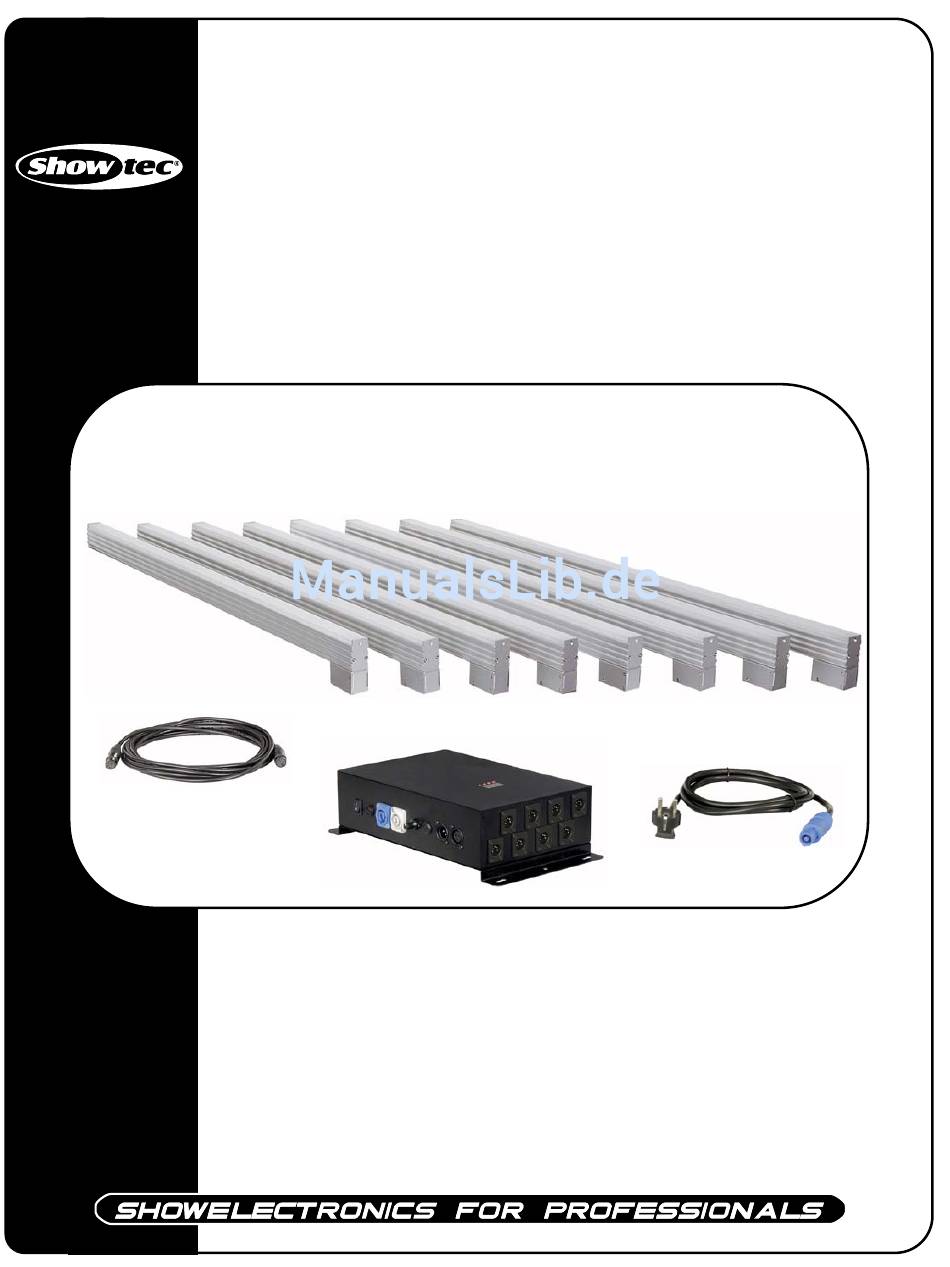

- Seite 1 Octostrip ORDERCODE 42220...
- Seite 2 English……………………………………………………………………………….…… Deutsch ……………………………………………………………………………………………..…...
- Seite 3 Congratulations! You have bought a great, innovative product from Showtec. Showtec LED Octostrip brings excitement to any venue. Whether you want simple plug-&-play action or a sophisticated DMX show, this product provides the effect you need. You can rely on Showtec, for more excellent lighting products.
-
Seite 4: Inhaltsverzeichnis
Showtec Showtec LED Octostrip Product Guide ™ Warning..…...................…………………………………………. Safety-instructions………………………………………………………………………………………….…. Operating Determinations……………………………………………………………………………………. Description..…................……….………………………………… Features…….……………………………………………………………………………………….……...…. Overview……………………………………………………………………………………………………….. Installation................…...…………………………………….….. Set Up and Operation..............……..…………………………….…… Panel Functions……..……………………………………………………………………………….……...… - Mode…..........…………......……………………..………….. - F / S…................…..…………..…………….…….. Stand-Alone…………………………..…………………………………………………………….……...….. Sound-Active……..…………………..…………………………………………………………….……...….. Operation…………..…………..…………………………………………………………….……...….. - DMX Modes..….......…………......……………………..……………. Maintenance...................………..………….…….……………… Changing the Fuse................…………………….………….……… Troubleshooting................………………….………………….….. Product Specifications..............……………….…….………………….. -
Seite 5: Warning
WARNING CAUTION! Keep this device away from rain and moisture! FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY BEFORE YOUR INITIAL START-UP! SAFETY INSTRUCTIONS Every person involved with the installation, operation and maintenance of this device has to: be qualified follow the instructions of this manual CAUTION! Be careful with your operations. -
Seite 6: Operating Determinations
Make sure that the device is not exposed to extreme heat, moisture or dust. Make sure that the available voltage is not higher than stated on the rear panel. Make sure that the power-cord is never crimped or damaged. Check the device and the power- cord from time to time. -
Seite 7: Description
Description of the device Features LED Octostrip is a LED system from Showtec. • 8x Octostrip and 1x controller • 4x4 meter DC / Signal cable and 4x8 meter DC / Signal cable • 8x Installation Bracket • Adjustable Fade time / Chase time •... -
Seite 8: Installation
Installation Remove all packing materials from the Octostrip. Check that all foam and plastic padding is removed. Connect all cables. Always disconnect from electric mains power supply before cleaning or servicing. Damages caused by non-observance are not subject to warranty. Set Up and Operation Before plugging the unit in, always make sure that the power supply matches the product specification voltage. -
Seite 9: Stand Alone Operation
2) F / S Adjust Chase Fade Time from 0-100%. Adjust Chase Speed from 1-500/min. Stand-alone Operation Refer to the four buttons on the front panel of the controller: Mode F / S Down Press the MODE button to view the Chase menu: Select Chases 1-9 using the UP and DOWN buttons. -
Seite 10: Dmx Operation
DMX Operation Press the MODE button to view the DMX address setting rnenu: Select the DMX starting address for the controller using the UP and DOWN buttons. The DMX Channel functions are: Channel 1: Rainbow Channel 2: Red (0-255) Channel 3: Green (0-255) Channel 4: Blue (0-255) -
Seite 11: Dmx Modes
DMX Modes Press the MODE button to view the DMX mode selection menu. Use the UP and DOWN buttons to select the DMX mode. DMX Mode 1 : 48-channel operation (Control each LED Octostrip fixture independently) DMX Mode 2 : 24-channel operation (Control 4 sets of 2 LED Octostrip fixtures) DMX Mode 4 : 12-channel operation (Control 2 sets of 4 LED Octostrip fixtures) DMX Mode 8 : 6-channel operation (Control 8 LED Octostrip fixtures simultaneously) -
Seite 14: Maintenance
Be sure to use a fuse of the same type and specification. See the product specification label for details. Troubleshooting Showtec LED Octostrip This troubleshooting guide is meant to help solve simple problems. If a problem occurs, carry out the steps below in sequence until a solution is found. Once the unit operates properly, do not carry out following steps. -
Seite 15: Product Specifications
Powerconnection: Powercon (IN and Out) Data connection: 5 Pole XLR connector Dimensions: 200 x 360 x 95 mm (LxWxH) Weight: 5,15 kg Model: Showtec LED Octostrip Power: 14W x 8 Data Connection: 5 Pole XLR connector 180 LEDs (60 Red, 60 Green, 60 Blue) - Seite 16 Other Showtec Products: LED Tube (41000) LED Cove Tube (41005) LED Wallpainter (41200) LED Aqua Painter (41220) Octopod 90 (30987)
- Seite 17 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Single 3 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
- Seite 18 Showtec Showtec LED Octostrip Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ……………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………...…….….. Gerätebeschreibung....…............……….……………………………... Features…….……………………………………………………………………………………….……….…. Überblick ……………………………………………………………………………………………………….. Installation................…...…………………………………….…… Aufstellung und Bedienung............……..……………………………...….. Panel-Funktionen ……..……………………………………………………………………………….…….. - Mode…..........…………......………….…………..…………. - F / S…................…..…………..………….………. Stand-Alone…………………………..…………………………………………………………….……...….. Musikgesteuert ……..…………………..…………………………………………………………….……..DMX-Bedienung …………..…………..…………………………………………………………….……….. - DMX Modus..….......…………......……………………..…….………. Wartung..................………..………….…….……………..Wechseln einer Sicherung.……............…………………….…………….
-
Seite 19: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 20: Sie Gefährden Ihre Eigene Sicherheit Und Die Sicherheit Von Anderen
Vermeiden Sie Flammen und setzen Sie das Gerät nicht nah an feuergefährliche Flüssigkeiten oder Gase. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von 50 cm um das Gerät. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! ... -
Seite 21: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der LED Octostrip ist ein LED-System von Showtec. • 8x Octostrip und 1x Controller • 4x4m DC/Signalkabel und 4x8m DC/Signalkabel • 8x Installationsbügel • Regulierbare Fade-Time / Chase-Time • 3 Modi: Stand-alone, DMX-gesteuert oder musikgesteuert • Die maximale Kabellänge zwischen Controller und Octostrip beträgt 50m! Hinweis: Kenntnisse im Bereich DMX sind erforderlich, um alle Funktionen dieses Geräts voll auszunutzen. -
Seite 22: Installation
Installation Entfernen Sie das ganze Verpackungsmaterial vom LED-Octostrip und schließen Sie alle Kabel an. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. -
Seite 23: Mode
2) F / S Regulieren Sie die Chase-Fade-Time von 0-100%. Regulieren Sie die Chase-Geschwindigkeit von 1-500/min. Stand-alone Bedienung Schauen Sie auf die 4 Tasten auf der Fronteinheit des Controllers: Mode F / S Down Drücken Sie die MODE-Taste, um das Chase-Menü zu sehen: Wählen Sie die Lauflichter 1-9 mit den UP- und DOWN-Tasten. -
Seite 24: Dmx-Bedienung
DMX-Bedienung Drücken Sie die MODE-Taste, um das DMX-Adreß-Einstellungsmenü zu sehen: Wählen Sie die DMX-Startadresse für den Controller, indem Sie die UP- und DOWN- Tasten benutzen. Die DMX-Kanalfunktionen sind wie folgt: Kanal 1: Regenbogen Kanal 2: Rot (0-255) Kanal 3: Grün (0-255) Kanal 4: Blau (0-255) Kanal 5:... -
Seite 25: Dmx Modus
DMX Modus Drücken Sie die MODE-Taste, um das DMX-Modus Auswahlmenü zu sehen. Wählen Sie den DMX-Modus mit den UP- und DOWN-Tasten. DMX Modus 1 : 48-Kanal Bedienung (Steuerung jedes LED-Octostrip Scanners unabhängig). DMX Modus 2 : 24-Kanal Bedienung (Steuerung 4 Sets von 2 LED-Octostrip Scannern). -
Seite 28: Wartung
Spezifikationen hat. Informieren Sie sich anhand des Produktlabels über technische Einzelheiten. Fehlersuche Showtec LED Octostrip Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. -
Seite 29: Produktbeschreibung
Stromanschluss: Powercon (IN und Out) Datenverbindung: 5 Pole XLR connector Maße: 200 x 360 x 95 mm (LxBxH) Gewicht: 5,15 kg Modell: Showtec LED Octostrip Power: 14W x 8 Datenverbindung: 5 Pole XLR connector 180 LEDs (60 Rot, 60 Grün, 60 Blau) M10 Sliding-Profile zur leichten Montage von Schellen/Klemmen und Bügeln... - Seite 30 Andere Showtec Produkten: LED Tube (41000) LED Cove Tube (41005) LED Wallpainter (41200) LED Aqua Painter (41220) Octopod 90 (30987)
