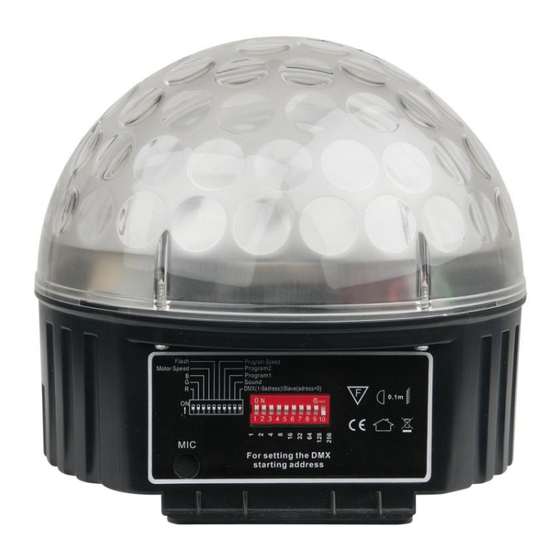

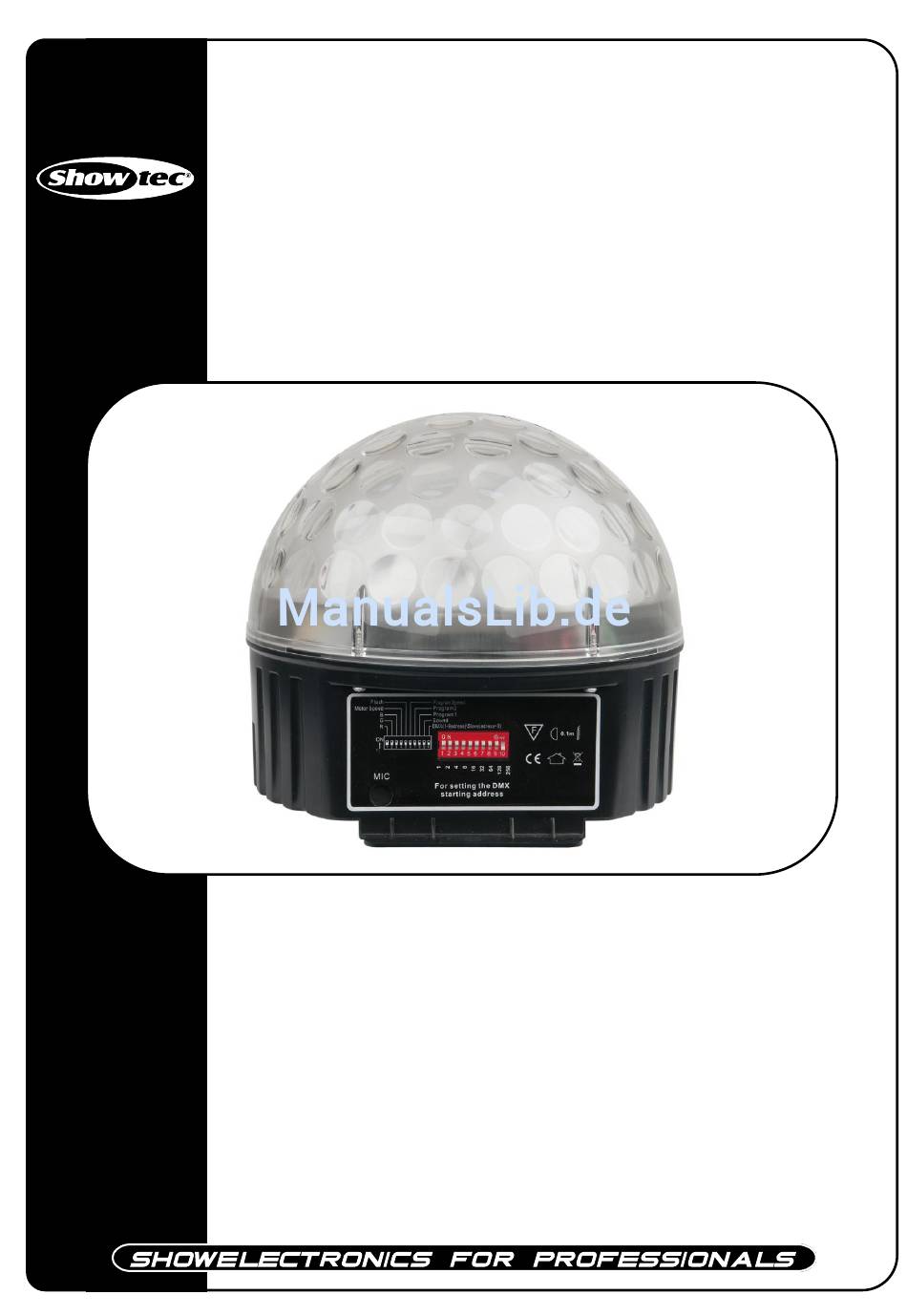

- Seite 1 Disco Star ORDERCODE 43088 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Showtec Disco Star sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen. Verlassen Sie sich auf Showtec.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Disco Star ™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................7 Steuerungsmodi ................................ -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und Überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ... -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Disco Star ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Eindrucksvolle Effekte für mobile DJs und kleine bis mittlere Clubs • Große Auswahl an Lichteffekten mit voreingestellten Programmen, statischen Farben, DMX-Steuerung, Master/Slave-Steuerung und Musiktaktung. •... -
Seite 9: Rückseite
Rückseite Fig. 2 4) DMX-Anschluss (IN) 3-Pin 5) DMX-Anschluss (OUT) 3-Pin Sicherung 1A/250V 7) Stromanschluss Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Sunraise LED Stroboskop. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
Steuerungsmodi Es gibt 5 Modi: • Automatischer Modus • Manueller Modus • Musikgetaktet • Master/Slave • DMX-512 Ein Disco Star (Automatisch) 1. Bringen Sie den Effektstrahler an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. -
Seite 11: Ein Disco Star (Musikgetaktet)
Ein Disco Star (Musikgetaktet) 1. Bringen Sie den Effektstrahler an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 3. -
Seite 12: Mehrere Disco Stars (Dmx-Steuerung)
Mehrere Disco Stars (DMX-Steuerung) 1. Bringen Sie den Effektstrahler an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Disco Stars und andere Geräte mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Dip-Schalter-Einstellung Für Die Dmx-Steuerung
Dip-Schalter-Einstellung für die DMX-Steuerung Schalten Sie den DIP-Schalter für den DMX-Modus auf AN. DMX-Geräte müssen ihre eigene "Adresse" besitzen, um DMX-Signale empfangen zu können. Die Adressen an der Steuerung werden festgelegt, indem die entsprechenden DIP-Schalter #1 - #9 umgelegt werden. Die DMX-Adresse berechnet sich aus der Summe der DIP-Schalter-Werte. -
Seite 14: Dmx Übersichtstabelle
DMX Übersichtstabelle... -
Seite 15: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Mischpult steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 16: Wartung
Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden: 1. -
Seite 17: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 18: Technische Daten
Technische Daten Modell: Showtec Disco Star Leistungsaufnahme: 240V-50Hz (CE) Eindrucksvolle Effekte für mobile DJs und kleine bis mittlere Clubs Große Auswahl an Lichteffekten mit voreingestellten Programmen, statischen Farben, DMX-Steuerung, Master/Slave-Steuerung und Musiktaktung. 140° Drehwinkel Keine beweglichen Teile für lange Lebensdauer Leucht- und Strahleffekte durch transparentes Gehäuse Leuchtende Farben: Rot, Grün, Blau, Lila, Weiß, Gelb, Cyan Netzanschluss: 1,6 m Kabel, Schuko...
