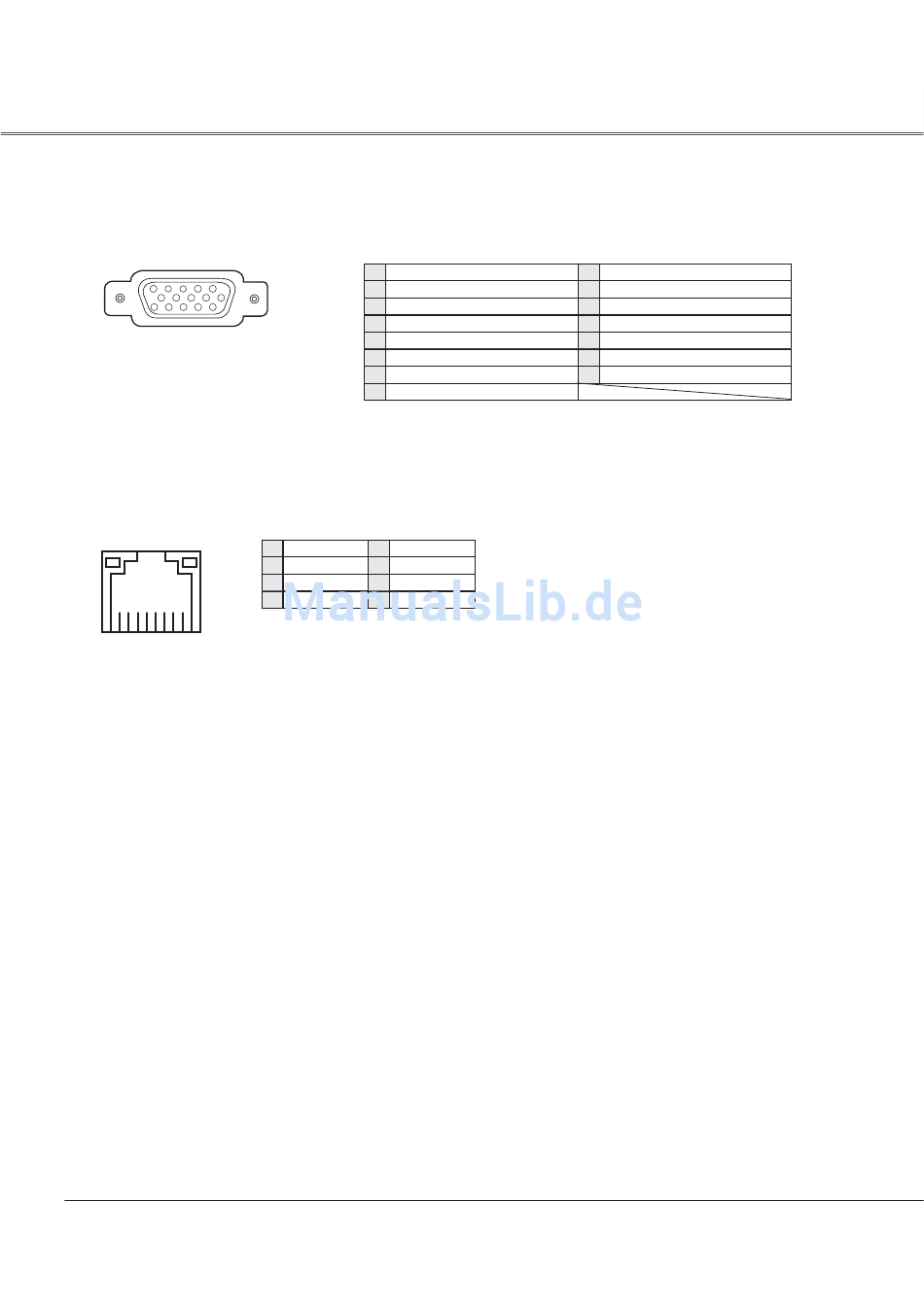

Anschlussbelegungen

COMPUTER IN 1 /COMPONENT IN /MONITOR OUT (ANALOG)

Anschluss: Analog-RGB (Mini-D-Sub 15-polig)

5
4
3
2
1
10
9
8
7
6
15
14
13
12
11
LAN TERMINAL
8 7 6 5 4 3 2 1
74
Rot / Cr / S-C Ein-/Ausgang
1
Grün / Y / S-Y Ein-/Ausgang
2
Blau / Cb / --- Ein-/Ausgang
3
4
Masse (Horiz.sync.)
5
Masse (Rot)
6
Masse (Grün)
7
Masse (Blau)
8
1
TX +
5
-----
2
TX –
6
RX –
3
RX +
7
-----
4
-----
8
-----
9
+5V Spannung/-----
Masse (Vert. sync.)
10
Masse/-----
11
DDC Data /-----
-----
12
Horiz. sync. Eingang / Ausgang (Composite H/V sync.)
13
Vert. sync
14
DDC Takt /-----
15
