Inhaltszusammenfassung für Sanyo PLC-XW65

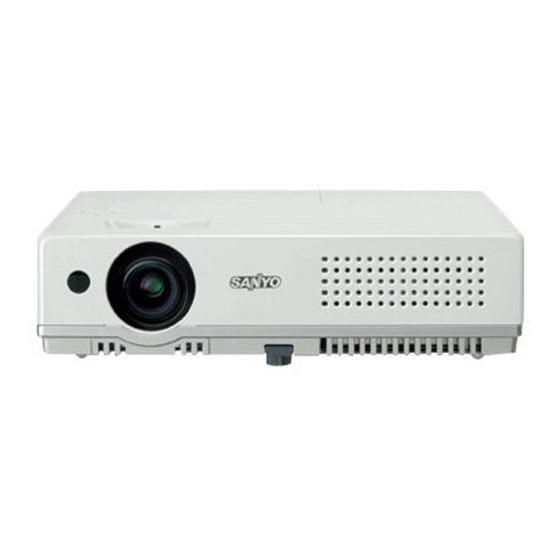

- Seite 1 Multimedia-Projektor PLC-XW65 MODELL PLC-XW65K Bedienungsanleitung...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. ◆... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design . . . . . . . . . . . Computereingang . . . . . . . . . . . . . . . . . . . 6 Wahl der Eingangsquelle Inhaltsverzeichnis . -
Seite 4: Für Den Besitzer
Für den Besitzer Lesen Sie bitte zur Vermeidung von Fehlbedienungen Sicherheitsmaßnahmen vo r d e r I n b e t r i e b n a h m e d i e s e s P r o j e k t o r s d i e s e Bedienungsanleitung sorgfältig durch. -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Der Projektor darf nicht in der Nähe eines Luftauslasses Sicherheits- und Bedienungsanweisungen sorgfältig durch. einer Klimaanlage aufgestellt werden. Beachten Sie unbedingt die Angaben zur Stromversorgung auf Bewahren Sie die Bedienungsanleitung zum späteren dem Schild. -
Seite 6: Luftzirkulation
Sicherheitsanweisungen Aufstellen des Projektors Luftzirkulation an einer geeigneten Position Die Gehäuseöffnungen dienen zur Belüftung, um einen störungsfreien Betrieb zu gewährleisten und den Projektor Stellen Sie den Projektor an einer geeigneten Position vor Überhitzung zu schützen, deshalb dürfen diese auf. In einer ungeeigneten Position kann sich die Öffnungen nicht blockiert oder abgedeckt werden. -
Seite 7: Erfüllung Von Bestimmungen
Modifikationen vorgenommen werden. Unerlaubte Änderungen und Modifikationen können einen Entzug der Betriebserlaubnis zur Folge haben. Modell : PLC-XW65 Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO FISHER COMPANY Adresse : 21605 Plummer Street, Chatsworth, California 91311 Tel. Nr. : (818)998-7322 Netzkabelanforderungen Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die Verwendungsanforderungen des Landes in dem das Gerät... -
Seite 8: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile Lautsprecher Vorderseite Infrarotfernbedienungsempfänger Fokushebel Objektiv Zoom-Hebel Objektivdeckel (Zum Anbringen siehe Seite 58.) VORSICHT D e r P r o j e k t o r d a r f b e i a n g e b r a c h t e m Objektivdeckel nicht eingeschaltet werden. -
Seite 9: Rückseitige Buchsen
Bezeichnung und Funktion der Teile Rückseitige Buchsen SERVICE PORT VIDEO IN Diese Buchse wird für die Wartung des Projektors Schließen Sie den Composite-Videoausgang verwendet. von Videogeräten an der VIDEO-Buchse an. (Seite 16) COMPUTER IN 1/S-VIDEO IN COMPONENT IN AUDIO IN S c h l i e ß... -
Seite 10: Projektortasten Und Anzeigen
Bezeichnung und Funktion der Teile Projektortasten und Anzeigen SELECT-Taste WARNING-Anzeige – D i e s e Ta s t e w i r d z u m Au s f ü h r e n e i n e s Leuchtet rot, wenn ein abnormaler Zustand gewählten Punktes verwendet. -
Seite 11: Fernbedienung
Bezeichnung und Funktion der Teile Fernbedienung Taste POWER ON/STAND-BY Zum Ein- und Ausschalten des Projektors. (Seiten 18, 20) VIDEO-Taste Für die Wahl der Video-Eingangsquelle. (Seiten 24, 37) COMPUTER-Taste Für die Wahl der Computer-Eingangsquelle. (Seiten 24, 26, 38) MENU-Taste D i e s e Ta s t e d i e n t z u m E i n - u n d Au s s c h a l t e n d e r Bildschirmmenüs. -
Seite 12: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Öffnen Sie den Setzen Sie die neuen Batterien Schließen Sie die Batteriefachdeckel. in das Batteriefach ein. Abdeckung wieder. Batterien Typ AA Achten Sie auf die richtige Polarität (+ und–) und kontrollieren Sie,ob ein guter Klemmenkontakt vorhanden ist. -
Seite 13: Installation
Installation Positionieren des Projektors Für die Positionierung des Projektors wird auf die nachstehende Abbildung verwiesen. Der Projektor sollte horizontal zur Leinwand aufgestellt werden. ✔ Hinweis: • Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen die Beleuchtungshelligkeit gering zu halten. -
Seite 14: Verwendung Des Ferritkerns
Installation Verwendung des Ferritkerns Ferritkern 10 mm Bevor Sie die Blindleistung Cord Verwendung, legen den Ferritkern (mitgeliefert) wie in der Abbildung gezeigt Gerätestecker. Das Netzkabels mit Ferritkern muß für Radiofrequenzband Interferenz Unterdrückung. Netzkabel Beim schließen muss Anschluss des Netzkabels der Kern einrasten. Der Projektor ist für den Betrieb mit Netzspannungen von 100 -120 oder 200 - 240V geeignet. -
Seite 15: Anschluss Von Einem Computer
Installation Anschluss von einem Computer Anschlusskabel • VGA-Kabel (Mini-D-sub 15-polig) (Es wird nur ein Kabel mitgeliefert.) • Audiokabel (Ministecker: stereo) (Nicht alle Kabel sind mit diesem Projektor geliefert.) Monitorausgang Audioausgang Monitorausgang oder Monitoreingang Externe Audiogeräte VGA-Kabel VGA-Kabel Audiokabel (stereo) Audioeingang D i e s e s Te r m i n a l i s t COMPUTER IN 1/... -
Seite 16: Anschluss Von Videogeräten
Installation Anschluss von Videogeräten Anschlusskabel • Video- und Audiokabel (RCA x 3) • S-VIDEO-Kabel • S-VIDEO-VGA-Kable • Audiokabel (RCA X 2, Ministecker: stereo) (Nicht alle Kabel sind mit diesem Projektor geliefert.) S-video-Ausgang Composite-Video- und Audioausgang (R) (L) (R) (L) (Video) Externe Audiogeräte S-video- Kabel... -
Seite 17: Anschluss Von Component Und Rgb (Scart) -Videogeräten
Installation Anschluss von Component und RGB (Scart) –Videogeräten Anschlusskabel • Audiokabel (Ministecker: stereo) • Scart-VGA-Kabel • Component-Kabel • Component-VGA-Kabel (Nicht alle Kabel sind mit diesem Projektor geliefert.) Audioausgang 21-poliger Component-Videoausgang RGB-Scart- (Y, Pb/Cb, Pr/Cr) Ausgang Externe Audiogeräte C o m p o n e n t - Kabel Scar t-VGA- Kabel... -
Seite 18: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) vollständig an. Schließen Sie das Netzkabel des Projektors an eine Steckdose an. Die POWER-Anzeige leuchtet rot. Öffnen Sie die Objektivdeckel. Die Vorbereitungsanzeige er lischt nach 30 Sekunden. -
Seite 19: Eingabe Eines Pin-Codes
Grundbedienung Eingabe eines PIN-Codes PIN-Code Eingabefeld Wählen Sie eine Zahl mit den Zeigertasten drücken Sie dann die Zeigertasten , um die Zahl zu fixieren und den Zeiger zu bewegen. Die Zahl ändert sich auf “✳”. Wenn Sie eine falsche Zahl fixiert haben, bewegen Sie den Zeiger durch Drücken der Zeigerbedienungstaste zu der Zahl, die Sie korrigieren wollen.und wählen dann durch Drücken der Zeigertasten... -
Seite 20: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors Drücken Sie die POWER ON/STAND-BY-Taste auf der Oberseite des Projektors oder der Fernbedienung, so dass die Anzeige “Ausschalten?” eingeblendet wird. Dr ücken Sie die POWER ON/STAND-BY-Taste nochmals, um den Projektor auszuschalten.Die POWER-Anzeige beginnt rot zu blinken und die Kühlgebläse laufen weiter. -
Seite 21: Bedienung Des Bildschirmmenüs
Grundbedienung Bedienung des Bildschirmmenüs Der Projektor kann mit dem Bildschirmmenü eingestellt Projektortasten werden. Für die einzelnen Einstellungen wird auf die folgenden Seiten verwiesen. D e r P r o j e k t o r k a n n m i t d e m B i l d s c h i r m m e nü Zeigertasten eingestelltwerden. -
Seite 22: Menüleiste
Grundbedienung Menüleiste Für Einzelheiten zu den Funktionen wird auf die Menüstruktur auf den Seiten 66-68 verwiesen. Computerquelle Menüpunkt PC-Systemmenü Bildwahlmenü Bildschirmmenü Einstellmenü Zeigt das gewählte Zum Einstellen des Zum Einstellen Für die Einstellung Für die Menü des Computersystems. des Bildpegels der Bildgröße. -
Seite 23: Zoom- Und Bildschärfeeinstellung
Grundbedienung Zoom- und Bildschärfeeinstellung Drehen Sie zum Ein- oder Auszoomen den Scharfeinstellrin Zoomring Zoomring. (Vorderseite) (Rückseite) S t e l l e n S i e m i t d e m S c h a r fe i n s t e l l r i n g d i e Bildschärfe ein. -
Seite 24: Toneinstellung
Grundbedienung Toneinstellung Direkteinstellung Projektortasten Lautstärke VOLUME-Tasten (+/–) Stellen Sie den Lautstärkepegel mit der VOLUME-Taste +/– des Projektors oder der Fernbedienung ein. Auf dem Bildschirm wird für einige Sekunden die Anzeige desLautstärkepegels eingeblendet. Stumm Fernbedienung Drücken Sie zum Abschalten der Tonwiedergabe die MUTE-Taste VOL-Taste (–) auf der Fernbedienung. - Seite 25 Grundbedienung AUTO PC-Taste Fernbedienung Drücken Sie zur Bedienung der Auto PC-Anpassungsfunktion VOLUME-Tasten (+/–) die AUTO PC-Taste der Fernbedienung. Für weitere (Seite 24) Einzelheiten wird auf die Seite 28 verwiesen. KEYSTONE-Taste D .ZOOM-Tasten (Seite 23) Drücken Sie die D.ZOOM-Tasten der Fernbedienung zum Zeigertasten ▲▼...
-
Seite 26: Computereingang
Computereingang Wahl der Eingangsquelle Direkteinstellung Fernbedienung Wählen Sie mit der COMPUTER-Taste der Fernbedienung COMPUTER-Taste entweder RGB oder Computer 2. Vor der Verwendung die COMPUTER-Taste muss die richtige Eingangsquelle mit dem Menü wie nachstehend beschrieben eingestellt werden. COMPUTER-Taste ✳ Computer ✳... -
Seite 27: Einstellung Des Computersystems
Computereingang Einstellung des Computersystems Dieser Projektor stellt sich mit dem Multi-Scan-System und der Auto PC-Anpassung automatisch auf die meisten Arten von Computersignalen, basierend auf VGA, SVGA, XGA, SXGA, WXGAund UXGAein. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. -
Seite 28: Auto-Pc-Einstellung
Computereingang Auto-PC-Einstellung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine Sync.”, “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Die Funktion “Auto PC-Anpassung” kann wie folgt angewendet werden. Direkteinstellung Fernbedienung Die Auto PC-Einstellung kann direkt durch Drücken der AUTO PC-Taste der Fernbedienung ausgeführt werden. -
Seite 29: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch gewisse Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan- System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 5 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 30 Computereingang Display area H Zum Einstellen des horizontalen Anzeigebereich dieses Projektors. Stellen Sie den Wert mit den Zeigertasten 7 8 ein. Display area V Zum Einstellen des vertikalen Anzeigebereich dieses Projektors. Stellen Sie den Wert mit den Zeigertasten 7 8 ein. Ziehen Sie den Zeiger des roten Rahmens auf den Gegenstand und drückenSie die SELECT-...
-
Seite 31: Wahl Der Des Bildpegels
Computereingang Wahl der des Bildpegels Direkteinstellung Fernbedienung Control Wählen Sie einen Bildpegel, “Dynamik”, “Standard”, “Natürlich”, “Tafel (Grün)”, “Tafel (Farbe)”, “Bild 1”, “Bild IMAGE-Taste 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. Dynamik IMAGE-Taste Bildpegel geeignet für die Bildwiedergabe in einem Dynamik hellen Raum. - Seite 32 Computereingang Menüeinstellung Bildwahlmenüsymbol Drücken Sie die MENU-Taste für die Anzeige Bildwahlmenü d e s B i l d s c h i r m m e nü s. S t e l l e n S i e m i t d e n Zeiger tasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol.
-
Seite 33: Bildpegeleinstellung
Computereingang Bildpegeleinstellung Drücken Sie die MENU-Taste für die Anzeige Bildeinstellmenü d e s B i l d s c h i r m m e nü s. S t e l l e n S i e m i t d e n Zeiger tasten den roten Rahmen auf das Bildeinstellmenüsymbol. -
Seite 34: Bildschirmformateinstellung
Computereingang Speichern Um die eingestellten Daten zu speichern, wählen Sie “Speichern” und drücken Sie die SELECT-Taste. Stellen Sie Stellen Sie den den Pegel des Bildes 1 bis 4 mit den Zeigertasten e und rot eingerahmten Zeiger auf das d ein und drücken Sie die SELECT-Taste. Eine Anzeige einzustellende Bild erscheint zur Bestätigung, wählen Sie [Ja]. - Seite 35 Computereingang Breit Die Bildbreite wird gleichmäßig auf das Bildseitenverhältnis ( 1 6 : 9 ) e r w e i t e r t . D i e s e F u n k t i o n k a n n z u m Zusammendrücken des Videosignals auf 16 : 9 verwendet werden.
-
Seite 36: Ein- Und Auszoomen Von Bildern
Computereingang Ein- und Auszoomen von Bildern Fernbedienung Digitales zoom + Bei der Einstellung von “Digitales zoom +” verschwindet das Bildschirmmenü und auf dem Bildschirm wird “D. Zeigertasten zoom +” eingeblendet. Drücken Sie die SELECT-Taste zum Erweitern der Bildgröße. Zum Schwenken können Sie die Zeigertasten ed7 8 verwenden. -
Seite 37: Videoeingang
Videoeingang Wahl der Eingangsquelle (Video) Direkteinstellung Fernbedienung Stellen Sie Video durch Drücken der VIDEO-Taste der VIDEO-Taste Fernbedienung ein. Menüeinstellung Drücken Sie die MENU-Taste für die Anzeige Eingangsmenüsymbol d e s B i l d s c h i r m m e n ü s . D r ü c k e n S i e d i e Zeigertasten 7 8, um den roten Rahmen auf das Eingangsmenü... -
Seite 38: Wahl Der Eingangsquelle
Videoeingang Wahl der Eingangsquelle (S-video, Component, RGB Scart 1-polig) Direkteinstellung Fernbedienung Wählen Sie mit der COMPUTER-Taste der Fernbedienung COMPUTER-Taste S-video, Component oder RGB (Scart). Vor der Verwendung der COMPUTER-Taste muss die richtige Eingangsquelle mit dem Menü wie nachstehend beschrieben eingestellt werden. COMPUTER-Taste ✔... -
Seite 39: Wahl Des Videosystems
Videoeingang Wahl des Videosystems Drücken Sie die MENU-Taste für die Anzeige d e s B i l d s c h i r m m e nü s. S t e l l e n S i e m i t d e n Zeigertasten 7 8 den roten Rahmen auf das AV Systemmenüsymbol ein. -
Seite 40: Wahl Der Des Bildpegels
Videoeingang Wahl der des Bildpegels Direkteinstellung Fernbedienung Wählen Sie einen gewünschten Bildpegel, “Dynamik”, “Standard”, “Kinoeinstellung”, “Tafel (Grün)”, “Tafel IMAGE-Taste (Farbe)”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. Dynamik IMAGE-Taste Bildpegel geeignet für die Bildwiedergabe in einem hellen Dynamik Raum. - Seite 41 Videoeingang Menüeinstellung Bildwahlmenüsymbol Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenüs. Stellen Sie mit den Zeigertasten 7 Bildwahlmenü 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den einzustellenden Pegel und drücken Sie die SELECT-Taste.
-
Seite 42: Bildpegeleinstellung
Videoeingang Bildpegeleinstellung Drücken Sie die MENU-Taste für die Anzeige des Bildeinstellmenü Bildschirmmenüs. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildeinstellmenüsymbol. Bildeinstellmenüsymbol Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den einzustellenden Gegenstand und Stellen Sie den roten drücken Sie die SELECT-Taste. - Seite 43 Videoeingang Schärfe Drücken Sie die Zeiger taste 7 für ein weicheres und die Zeiger taste 8 für ein schärferes Bild. (Einstellbereich 0 bis 15) Gamma Drücken Sie die Zeigertaste 7 8, um eine bessere Balance des Kontrasts einzustellen. (Einstellbereich 0 bis 15) Rauschunterdrückung Die Bildstörungen lassen sich reduzieren.
-
Seite 44: Bildschirmformateinstellung
Videoeingang Bildschirmformateinstellung Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste für die Anzeige Bildschirmmenü d e s B i l d s c h i r m m e n ü s . S t e l l e n S i e m i t d e n Zeiger tasten 7 8 den roten Rahmen auf das Bildschirmmenüsymbol ein. -
Seite 45: Einstellungen
Einstellungen Einstellungen Dieser Projektor besitzt ein Einstellmenü für die Einstellmenü (Sprache) E i n s t e l l u n g vo n ve r s c h i e d e n e n , n a c h s t e h e n d beschriebenen Funktionen. -
Seite 46: Einstellung
Einstellung Auto Setup Mit dieser Funktion wird die Inputsuche die automatische Trapezkorrektur und die Auto PC-Anpassung durch Drücken der AUTO SETUP-Taste des Projektortasten aktiviert. Diese Funktionen können wie folgteingestellt werden: Inputsuche ✳ Diese Funktion findet das Eingangssignal automatisch. Wenn ein Signal gefunden wurde, endet die Suche. Wählen Sie mit den Zeigertasten einer der folgenden . -
Seite 47: Trapezkorrektur Können Sie Die Zeigertasten Ed
Einstellung Trapezkorrektur Mit dieser Funktion wird die Verzerr ung eines projizier ten Bildes korrigier t. Wählen Sie mit den Zeigertasten entweder Speichern oder Reset und drücken Sie danach die SELECT-Taste. Die Dialogbox für die Trapezverzerrung erscheint. Für die Trapezkorrektur können Sie die Zeigertasten ed verwenden. - Seite 48 Einstellung Logo (Einstellungen für die Sperrfunktion Logo und Logo PIN code lock) Mit dieser Funktion lässt sich das Bildschirmlogo mit Logoauswahl Screen shot logo und Logo PIN code lock einstellen. ✔ Hinweis: Wenn für die Logo PIN code lock-Funktion “Ein” Logoauswahl eingestellt ist, lassen sich die Funktionen Logoauswahl und Screen shot logo nicht einstellen.
-
Seite 49: Eingabe Des Logo Pin Codes
Einstellung Logo PIN code lock Logo PIN code lock Mit dieser Funktion können Unbefugte daran gehindert werden, das Bildschirmlogo zu ändern. Aus..Ein Logo lässt sich mit dem Auswahl-menü frei wählen. (Seite 48) Ein ..Das Bildschirmlogo lässt sich ohne Logo PIN-Code nicht ändern. - Seite 50 Einstellung Decken-proj . Decken-proj . Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Projektion eines an der Decke aufgehängten Projektors umgekehrt wiedergegeben. Rück-proj . Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Rückprojektion seitenverkehrt wiedergegeben. Rück-proj .
- Seite 51 Einstellung Automatische lampenabschaltung Automatische lampenabschaltung Z u r Ve r m i n d e r u n g d e r L e i s t u n g s a u f n a h m e u n d zum Ver länger n der Lampenlebensdauer wird bei eingeschalteter automatischer Lampenabschaltung d i e P r o j e k t i o n s l a m p e a u s g e s c h a l t e t , w e n n ke i n...
- Seite 52 Einstellung Lampenkontrolle Mit dieser Funktion kann die Bildschirmhelligkeit eingestellt werden. Normal ..normale Helligkeit Auto ..H e l l i g ke i t e n t s p r e c h e n d d e m Eingangssignal geregelt Eco .
- Seite 53 Einstellung Sicherheit (Einstellungen für die Tastatursperre Tastatursperre und für PIN code lock) Diese Funktion ist für die Tastatursperre und für PIN code lock zur Sicherheit des Projektors. Tastatursperre Mit dieser Funktion wird die Bedienung der Projektor- und der Fernbedienungstasten gesperrt. Damit kann eine unerwünschte Bedienung von Drittpersonen verhindert werden.
-
Seite 54: Eingabe Des Pin Codes
Einstellung Eingabe des PIN Codes Eingabe eines PIN Codes Wä h l e n S i e e i n e Z a h l d u r c h D r ü c k e n d e r Zeigertasten . - Seite 55 Einstellung Lüfter Diese Funktion bietet nach dem Ausschalten des Projektors die folgenden Alternativen zum Betrieb des Kühlgebläses. (Seite 20) L1 ..Normaler Betrieb L2 ..G e r i n g e r e D r e h z a h l u n d g e r i n g e Geräuschentwicklung als bei nor malem Betrieb (L1), aber es wird mehr Zeit zum Abkühlen benötigt.
- Seite 56 Einstellung Closed Caption Closed Caption Untertitel für Hörgeschädigte zeigen den hörbaren Teil eines TV-Programms als Text auf dem Bildschirm an. Wenn das Eingangssignal Closed Captionen enthält, können Sie über die Funktion und schalten die Kanäle. Drücken Sie die Zeigertaste Tasten, um CC1, CC2, CC3 oder CC4. Wenn der Closed Caption ist nicht klar, können Sie den Text aus Farbe zu Weiß.
-
Seite 57: Wartung Und Reinigung
Wartung und Reinigung Warning anzeige Die WARNING-Anzeige zeigt den Funktionszustand der Projektorsperre. Kontrollieren Sie die WARNING - und die POWER-Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und die WARNING- Projektoranzeigen Anzeige blinkt rot . Wenn die Innentemperatur des Projektors einen gewissen Wert erreicht, wird der Projektor zum Schutz WARNING- automatisch ausgeschaltet. -
Seite 58: Reinigen Des Luftfilter
Wartung und Reinigung Reinigen des Luftfilter Mit den Luftfilter wird vermieden, dass sich Staub an den optischen Teilen ablagern oder in das Innere des Projektors gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad des Kühlgebläses herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektor herabsetzen kann. -
Seite 59: Reinigen Des Objektivs
Wartung und Reinigung Reinigen des Objektivs Reinigen Sie das Projektionsobjektiv wie folgt. Lösen Sie vor dem Reinigen das Netzkabel. Verwenden Sie zum Reinigen des Objektivs ein mit etwas Objektivreinigungsmittel angefeuchtetes R e i n i g u n g s t u c h , B r i l l e n r e i n i g u n g s p a p i e r oder einen Blasebalg. -
Seite 60: Lampe Wechseln
Wartung und Reinigung Lampe wechseln Wenn die Lebensdauer der Lampe erreicht ist, leuchtet Projektoranzeigen die LAMP REPLACE-Anzeige gelb. Falls die Anzeige gelb leuchtet, muss die Projektionslampe ersetzt werden. D i e A n z e i g e l e u c h t e t b e i m E r r e i c h e n d e r Lampenlebensdauer gelb. - Seite 61 Siehe Abschnitt “ Zurücksetzen des Lampenzähler” auf der nächsten Seite. Schraube Lampe ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. ● Modell-Nr. des Projektors : PLC-XW65/PLC-XW65K ● Nr. der Ersatzlampe : POA-LMP129 (Ersatzteil-Nr. 610 341 7493)
-
Seite 62: Zurücksetzen Des Lampenzähler
Wartung und Reinigung Zurücksetzen des Lampenzähler Nach dem Lampe wechseln muss der Lampenbetriebszeitzähler zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige. Schalten Sie den Projektor ein und drücken Sie die Stellen Sie den Zeiger auf “Reset”, um den Lampenbetriebszeitzähler zurückzustellen und MENU-Taste für die Anzeige des Bildschirmmenüs. -
Seite 63: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. – Stellen Sie sicher, dass Sie den Projektor korrekt wie auf den Seiten 15-17 beschrieben an die Peripheriegeräte angeschlossen haben. - Seite 64 Anhang Das Bild ist seitenverkehrt . – Kontrollieren Sie den Punkt Decken-/Rückprojektion. (Siehe Seite 50.) – Kontrollieren Sie die Deckenprojektion. (Siehe Seite 50.) Das Bild steht auf dem Kopf . Kein Ton – Den Kabelanschluss der Toneingangsquelle überprüfen. – Die Tonquelle einstellen. –...
- Seite 65 Anhang Keine Funktion der – Die Batterien prüfen. Fernbedienung . – Kontrollieren Sie, ob zwischen dem Projektor und der Fernbedienung kein Hindernis vorhanden ist. – Ko n t r o l l i e r e n , o b d i e Fe r n b e d i e n u n g n i c h t a u ß e r h a l b d e s Betriebsbereichs von 5 m betätigt wurde.
-
Seite 66: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang Eingang Computer 1 System (1) S-video System (3) Component System (2) RGB (Scart) Verlassen Computer 2 System (1) Video System (3) Lautstärke 0 - 63 Stumm Ein / Aus Verlassen Computereingang System (1) Modus 1 Modus 2 ✽ Die im Systemmenü... - Seite 67 Anhang Videoeingang System () Auto Bildwahl Dynamik 1080i Standard 1035i Natürlich 720p Tafel (Grün) 575p Tafel (Farbe) 4 Farben 480p Bild 1 575i Bild 2 480i Bild 3 System () Auto Bild 4 SECAM NTSC NTSC 4.43 PAL-M Bildeinstellung Kontrast 0 - 63 PAL-N Helligkeit...
- Seite 68 Anhang Bildschirm Normal Breit Skala Custom Einstellungen H&V On/Off Position Ja/Nein Common Trapezkorrektur Speichern / Reset Reset Ja/Nein Hintergrund blau Ein / Aus Display Ein / Count down aus / Aus Logoauswahl Logo Standardeinstellung Benutzer Screen shot logo Ja / Nein Logo PIN code lock Logo PIN Code Logo PIN code wechsel...
-
Seite 69: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigen Projektorzustand LAMP POWER WARNING REPLACE rot/grün gelb Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Der Projektor bereitet sich für die Betriebsbereitschaft vor oder die Projektionslampe kühlt sich ab. Der ✽... -
Seite 70: Daten Kompatibler Computer
Anhang Daten Kompatibler Computer Grundsätzlich akzeptiert dieser Projektor die Signale von allen Computern mit den nachstehend angegebenen V- und H-Frequenzen und einem Zeilentakt von weniger als 140 MHz. Wenn diese Modi gewählt werden, kann die PC-Anpassung eingeschränkt sein. Horiz . Frequenz Vert . -
Seite 71: Technische Daten
Anhang Technische Daten Mechanische Daten Projektortyp Multimedia-Projektor Abmessungen (B x H x T) 264 mm x 55 mm x 188 mm (Vorwölbung nicht eingeschlossen) Gewicht 1,6 kg Einstellbare Fuß 0˚ bis 10,0˚ Panel-Auflösung LCD-Panel System 0,63" TFT Aktivmatrix, 3 Panel Panel Auflösung 1,024 x 768 Punkte Pixelanzahl... -
Seite 72: Sonderzubehör
Anhang Zubehör Bedienungsanleitung (CD-ROM) Kurzanleitung Netzkabel Fernbedienung und Batterien VGA-Kabel Objektivdeckel mit Schnur PIN-Code-Schild Tragen Beutel Ferritkern ● Änderungen vorbehalten. ● LCD-Panels sind mit größter Sorgfalt hergestellt. Mindestens 99,99% der Bildpunkte sind fehlerfrei, bei einer geringen Anzahl (weniger als 0,01%) können wegen der Charakteristik des LCD-Panels Fehler auftreten. -
Seite 73: Klemmenanordnung
Anhang Klemmenanordnung COMPUTER INPUT/COMPONENT INPUT/MONITOR OUTPUT-Buchse (analog) Buchse: analog RGB (Mini-D-sub 15-polig) Rot (R/Cr/S-C) Ein-/R Ausgang 5V / --- Grün (G/Y/S-Y) Ein-/G Ausgang Masse (Vert. sync.) Blau (B/Cb/---) Ein-/B Ausgang Masse ----- DDC Daten / --- Masse (Horiz. sync.) Horizontalsynchronisation Ein-/Ausgang (Composite H/V Sync.) Masse (Rot) Vertikalsynchronisation Ein-/Ausgang Masse (Grün) -
Seite 74: Pin Code-Eintragung
Anhang PIN Code-Eintragung Tragen Sie den PIN Code in den unten stehenden Freiraum ein und bewahren Sie ihn zusammen mit dieser Anleitung auf. Falls die Nummer vergessen wurde oder abhanden gekommen ist, lässt sich der Projektor nicht mehr in Betrieb nehmen, wenden Sie sich an einen Kundendienst. PIN Codenummer Voreinstellung bei der Auslieferung 1 2 3 4* Logo PIN Codenummer... - Seite 75 SANYO Electric Co ., Ltd . KT7AC-D...
