indexa IP220R2 Bedienungsanleitung

Relaismodul IP220R2
Bedienungsanleitung
Das Relaismodul IP220R2 ist ein optionales Zubehör für die
Türsprechstellen IP220TA und IP220TU. Es dient zur manipulations-
sicheren Ansteuerung des Türöffners. Das Relaismodul beinhaltet zwei
Relais, die auf Schaltbefehle der Innenstationen für den ersten bzw.
zweiten Türöffner reagieren. Beide Relais können auch über
Codeeingabe an der Türsprechstelle aktiviert werden, Relais 1
zusätzlich über Vorhalten eines RFID-Transponders. Zudem können
beide Relais auch über einen externen Tasterkontakt aktiviert werden
(Taste im Gebäude, externe Fingerprint-Leseeinheit etc.).
Die Spannungsversorgung des IP220R2 erfolgt über einen PoE-
Switch oder ein externes 12 V DC Netzgerät.
Technische Daten
Spannungsversorgung:
Leistungsaufnahme:
Türöffnerzeit:
Türöffner-Versorgung über PoE: 12 V DC, max. 250 mA
Potentialfreier Kontakt:
Gehäuse:
Montage:
Betriebstemperatur:
Abmessungen:
Ausstattung
1
IP220R2
LAN
Taster für
_
Türöffner 2
micro
+
SD
5 4
1 DIP-Schalter: NICHT ÄNDERN! Alle Schalter müssen auf die
Zahl gestellt sein (keiner auf ON)
2 12 V / GND: 12 V DC Stromversorgung (optional)
über PoE 802.3af oder 12 V DC
max. 2,5 W
einstellbar auf 1 - 99 Sekunden
max. 24 V AC/DC, max. 1 A
REG (8,5 TE)
Hutschienen- oder Wandmontage
0 - 40° C
145 x 90 x 41 mm
2
12V
GND
Taster für
_
Türöffner 1
_
+
NO T2+ T2 12V NO T1+ T1 12V
3 3
3
Taster für
_
Türöffner
+
NO T+ T
4 SD-Karten-Einschub: ohne Funktion
5 LAN: R45J-Netzwerk /PoE-Spannungsversorgung
Auswahl der Türöffner
Ist ein Türöffner bereits vorhanden, wird empfohlen diesen weiter
zu verwenden.
Nur Türöffner mit 12 V DC 50
über PoE versorgt werden. Alle anderen Türöffner (AC bzw.<50 )
müssen extern versorgt werden und über den potentialfreien Kontakt
angesteuert werden. Achten Sie hierbei auf die maximale Schaltlast
von 1 A bei 24 V AC/DC.
Hinweis: Die DC-Türöffner passend für PoE-Versorgung sind für eine
Fallenvorlast von max. 25 N geeignet. Bei dicht abschließenden Türen
muss ein AC-Türöffner eingesetzt werden.

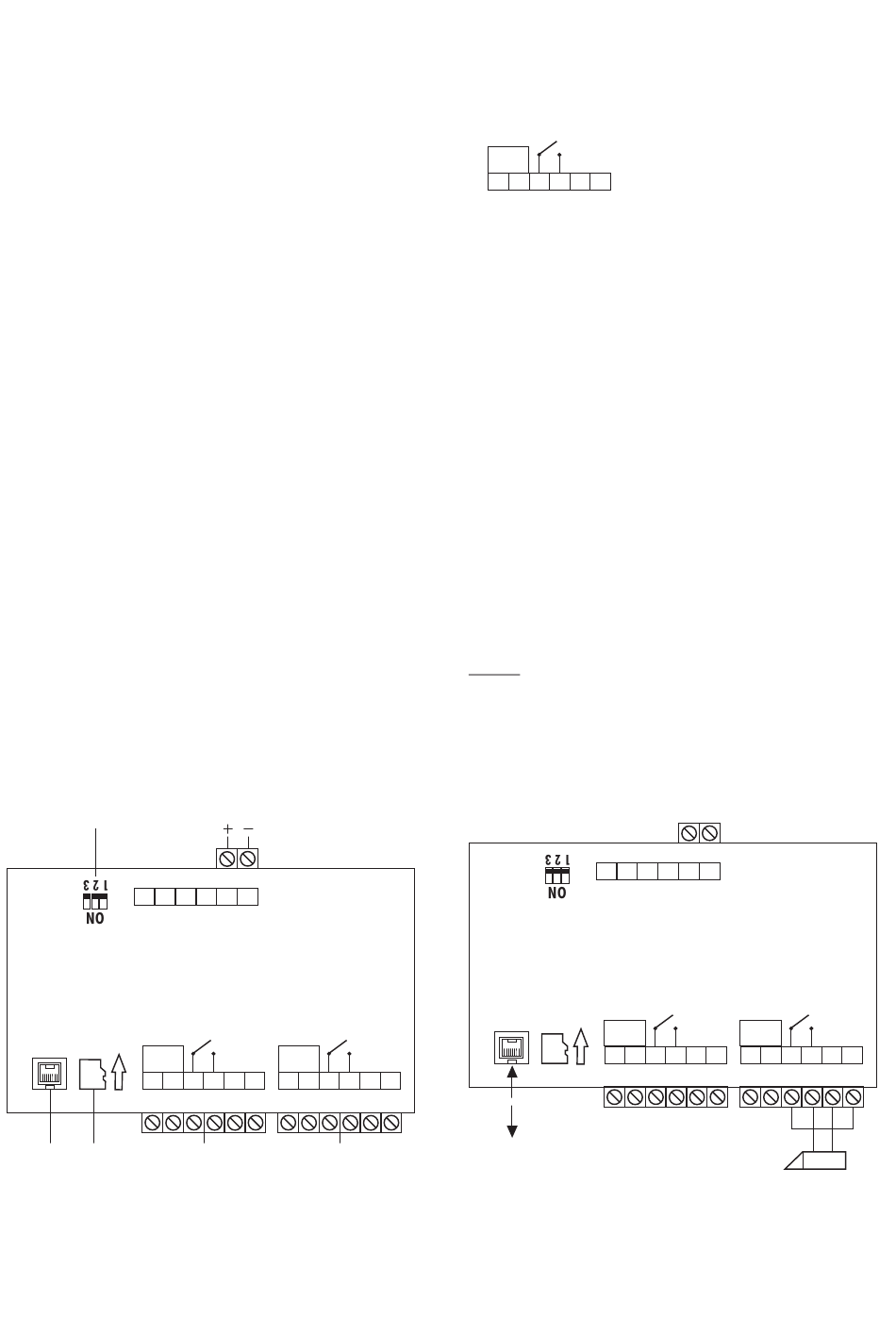

1. Versorgung von Relaismodul und Türöffner über
PoE
IP220R2
LAN
_
zum PoE-Switch
(gleiches Netzwerk
wie Türsprechstelle)
(Anschluss Türöffner 2 funktioniert auf dieselbe Weise am
Anschlussblock T2+/T2-)
+/- (Taster für Türöffner):
Anschluss für externe Taste
_
12V
NO: Schließerkontakt zu T+
T+: Kontakt zu NO (Werkseinstellung
als Schließer, kann als Öffner um-
programmiert werden)
T-: GND, 0 V
12 V: 12 V DC Ausgang
≥
Ω
Innenwiderstand können direkt
12V
GND
Taster für
_
Türöffner 2
micro
_
+
NO T2+ T2 12V
SD
(Türöffner, 12 V DC,
max. 250 mA, mind. 50 )
Ω
Taster für
_
Türöffner 1
_
+
NO T1+ T1 12V
Ω
