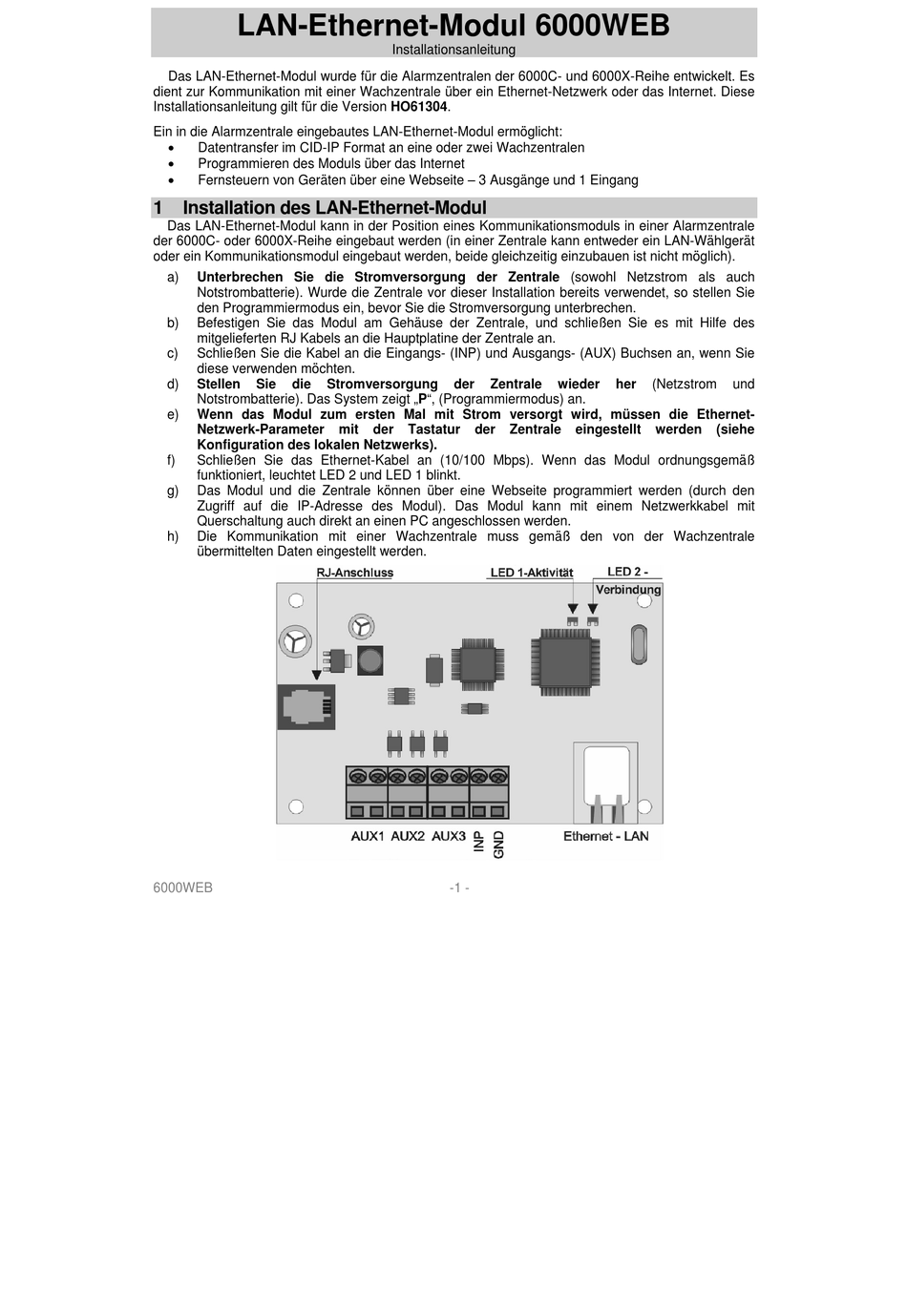

indexa 6000WEB Installationsanleitung

LAN-Ethernet-Modul 6000WEB
Das LAN-Ethernet-Modul wurde für die Alarmzentralen der 6000C- und 6000X-Reihe entwickelt. Es
dient zur Kommunikation mit einer Wachzentrale über ein Ethernet-Netzwerk oder das Internet. Diese
Installationsanleitung gilt für die Version HO61304.
Ein in die Alarmzentrale eingebautes LAN-Ethernet-Modul ermöglicht:

Datentransfer im CID-IP Format an eine oder zwei Wachzentralen

Programmieren des Moduls über das Internet

Fernsteuern von Geräten über eine Webseite – 3 Ausgänge und 1 Eingang
1 Installation des LAN-Ethernet-Modul
Das LAN-Ethernet-Modul kann in der Position eines Kommunikationsmoduls in einer Alarmzentrale
der 6000C- oder 6000X-Reihe eingebaut werden (in einer Zentrale kann entweder ein LAN-Wählgerät
oder ein Kommunikationsmodul eingebaut werden, beide gleichzeitig einzubauen ist nicht möglich).
a) Unterbrechen Sie die Stromversorgung der Zentrale (sowohl Netzstrom als auch
Notstrombatterie). Wurde die Zentrale vor dieser Installation bereits verwendet, so stellen Sie
den Programmiermodus ein, bevor Sie die Stromversorgung unterbrechen.
b) Befestigen Sie das Modul am Gehäuse der Zentrale, und schließen Sie es mit Hilfe des
mitgelieferten RJ Kabels an die Hauptplatine der Zentrale an.
c) Schließen Sie die Kabel an die Eingangs- (INP) und Ausgangs- (AUX) Buchsen an, wenn Sie
diese verwenden möchten.
d) Stellen Sie die
Notstrombatterie). Das System zeigt „P", (Programmiermodus) an.
e) Wenn das Modul zum ersten Mal mit Strom versorgt wird, müssen die Ethernet-
Netzwerk-Parameter
Konfiguration des lokalen Netzwerks).
f) Schließen Sie das Ethernet-Kabel an (10/100 Mbps). Wenn das Modul ordnungsgemäß
funktioniert, leuchtet LED 2 und LED 1 blinkt.
g) Das Modul und die Zentrale können über eine Webseite programmiert werden (durch den
Zugriff auf die IP-Adresse des Modul). Das Modul kann mit einem Netzwerkkabel mit
Querschaltung auch direkt an einen PC angeschlossen werden.
h) Die Kommunikation mit einer Wachzentrale muss gemäß den von der Wachzentrale
übermittelten Daten eingestellt werden.
6000WEB
Installationsanleitung
Stromversorgung der Zentrale
mit der Tastatur der
-1 -
wieder her (Netzstrom
Zentrale eingestellt werden
und
(siehe
