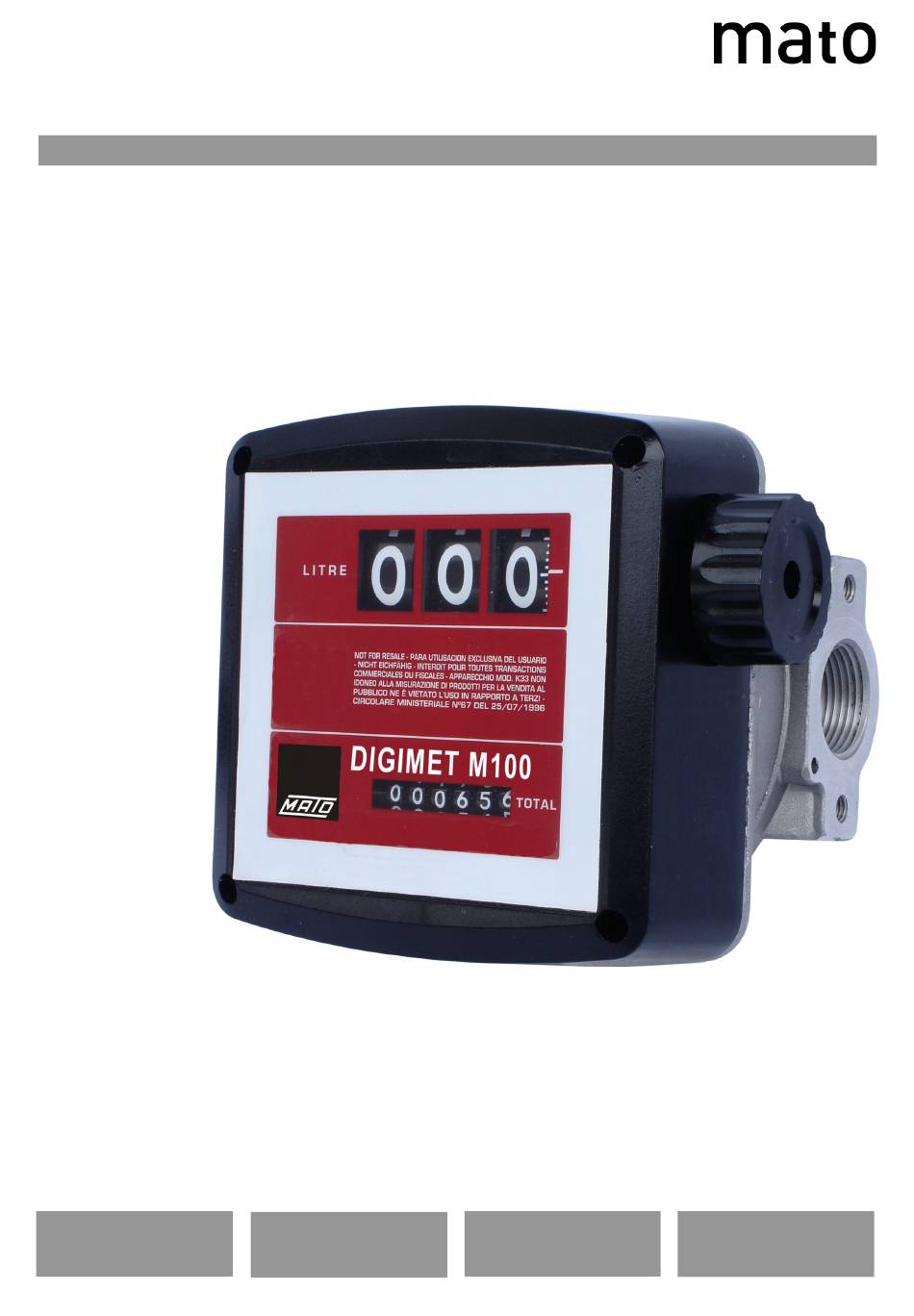

- Seite 1 Betriebsanleitung Operating Instructions Mode d`emploi Instrucciones de empleo DIGIMET M100 Instrucciones de empleo Erstellt: Tnr. Änderung: 03/2010 21142 01/17 MATO / Benzstr. 16-24 / 63165 Mühlheim a. Main / Tel:+49(0)6108-906-0 / Fax:+49(0)6108-906-120 GmbH & Co. KG...
- Seite 2 Betriebsanleitung / Operating manual / Mode d'emploi / Instrucciones de uso DIGIMET M100 Deutsch 3 - 5 MATO / Benzstr. 16-24 / 63165 Mühlheim a. Main / Tel:+49(0)6108-906-0 / Fax:+49(0)6108-906-120 GmbH & Co. KG...
-
Seite 3: Beschreibung
Bedienungsanleitung / Deutsch Beschreibung: Der Einbau-Durchflussmengenzähler zur Volumenmessung von Pflanzen- und Schmierölen bis zu einer maximalen Viskosität von 500 cST. Der Zähler arbeitet nach dem volumetrischen Meßprinzip. Abhängig vom Förderstrom überträgt eine Taumelscheibe eine Drehbewegung auf ein Zählwerk. Der Zähler arbeitet voll mechanisch. Es werden keine Batterien benötigt. Die Maßeinheit des Zählers kann vom Kunden bei Bedarf selbst kalibriert werden. -
Seite 4: Zerlegen Und Zusammenbau
Zerlegen und Zusammenbau: Der Zähler M 100 kann sehr einfach in seine Hauptbestandteile zerlegt werden, ohne daß der Körper von den Leitungen abmontiert werden müsste. Achtung: Bevor Sie zum Ausbau übergehen, stellen Sie immer sicher, daß die ganze Flüssigkeit aus dem Literzähler und den damit verbundenen Leitungen abgelassen wurde. Zählereinheit: Zum Ausbau der Zählereinheit: a. -
Seite 5: Kalibrierung
Kalibrierung: Der Zähler ist werkseitig für die Verwendung von Dieselöl vorkalibriert. Da die spezifischen Betriebsbedingungen (wie effektive Leistung, Art und Temperatur der gemessenen Flüssigkeit) die Genauigkeit des Literzählers beeinflussen können, kann eine erneute Kalibrierung am Einsatzort nach Abschluss der Installation erforderlich sein. Eine erneute Kalibrierung ist immer dann notwendig, wenn der Literzähler für Wartungsarbeiten auseinander genommen wurde oder wenn andere Flüssigkeiten an Stelle von Dieselöl gemessen wurden. -
Seite 6: Teileliste
Teileliste: Klebeschild M100 Deckel Kammer komplett M100/Liter -nw- Reset-Knopf Körper Zähler M100 gas -nw- Außendeckel aus Kunststoff Dichtung O-Ring 4437 (d.110,72 st.3,53) Verschluss aus Kunststoff Außendeckel Messkammer komplett M100 Schraube verzinkt 4x20 Stellschraube Bypass M100 Zähler, 3-Stellig -Liter- Verschluss Bypass M100 Schraube verzinkt 5x16 Wartung: Der DIGIMET M10 arbeitet wartungsfrei. - Seite 8 High Quality Fluid Handling Products La Technologe de graissage et de lubrification Alta tecnología en lubrificatión Händler / Dealer / Grossiste / Intermediario MATO GmbH & Co. KG www.mato.de Tel.: +49 (0) 6108 – 906 – 0 Benzstr. 16-24 D-63165 Mühlheim a.M.
