Montage; Abbildung 3: Appmodule Easywave Anschlussbild - Bab Appmodule Easywave Dokumentation

2

MONTAGE

Die Betriebsspannung beim APP MODULE Easywave beträgt 12-32V DC
Das hier dargestellte Gerät ist das APPMODULE Easywave (Formfaktor bei allen Varianten gleich), REG
Gehäuse 4 TE. Maße (Breite x Höhe x Tiefe): 70 x 90 x 63 mm
Damit die Spannungsversorgung bequem angeschlossen werden kann, werden die

Schraubsteckklemmen (siehe Abbildung unten) abgenommen.
 Jetzt werden die Kabel der Spannungsversorgung an die Schraubsteckklemmen angeschlossen
(siehe Abbildung unten). Bitte beachten Sie die
Jetzt können die Schraubsteckklemmen wieder an das APPMODULE Easywave gesteckt werden.

 Das Gerät kann nun auf die Hutschiene nach DIN EN 60715 geschnappt werden.
APP MODULE Easywave Eigenschaften
(1) KNX Anschluss (Type 10495) über Schraubsteckklemme
(2) Spannungsversorgung über Schraubsteckklemme 12-32V DC
(3) USB-Anschluss (wird nicht verwendet)
(4) RJ45-Buchse für Ethernet LAN
10 BAB TECHNOLOGIE GmbH
Polarität!

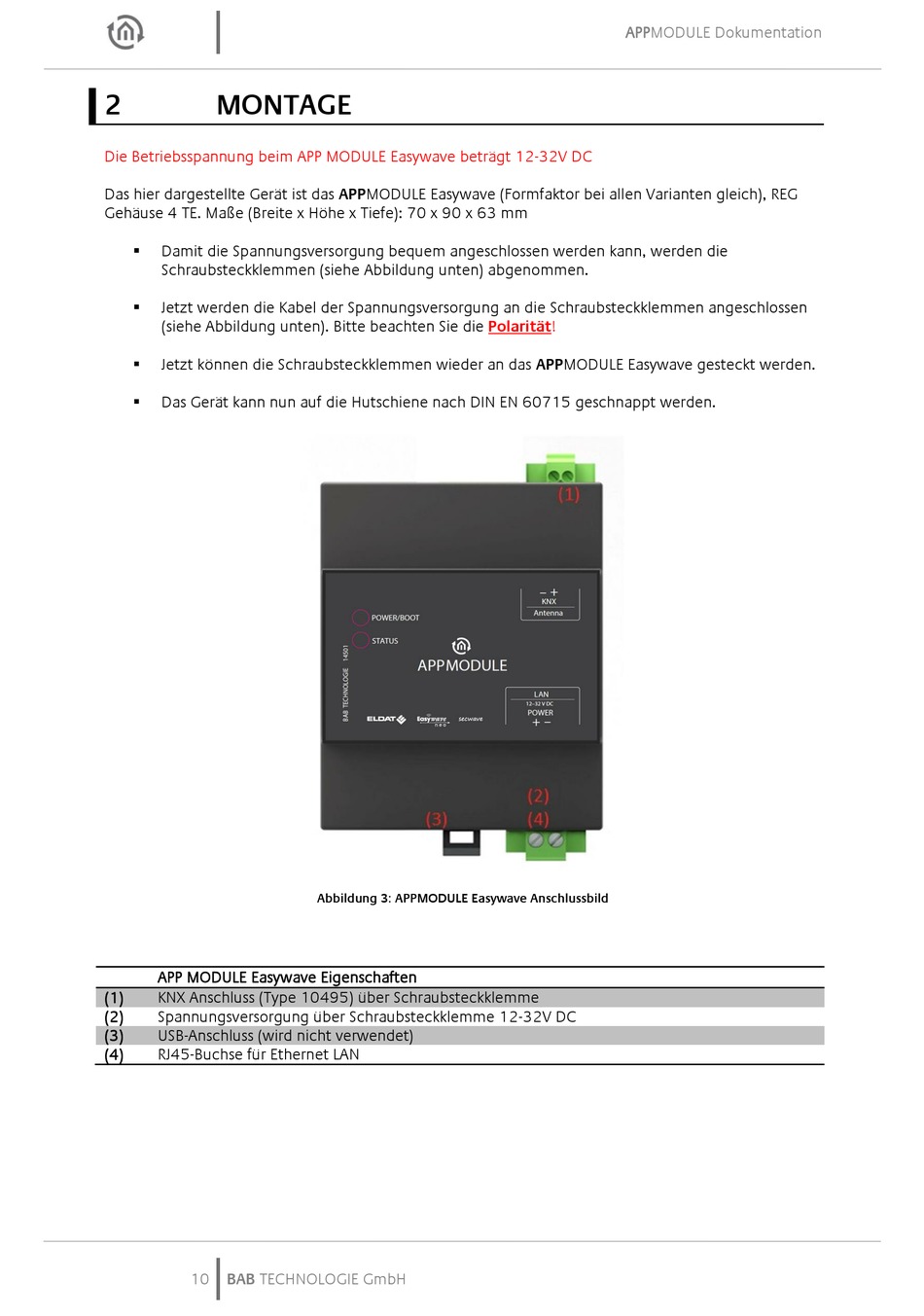

Abbildung 3: APPMODULE Easywave Anschlussbild

APPMODULE Dokumentation
