- Seite 1 DEUTSCH Handbuch zum Energiezähler EM24 RS485 rev 00 06/2022...
-
Seite 2: Inhaltsverzeichnis
Handbuch zum Energiezähler Inhaltsverzeichnis 1. Einführung ..........................1 1.1. Merkmale ........................1 2. Auswahlanleitung ........................2 3. Installation und Konfiguration ..................... 4 3.1. AC-Verkabelung ......................4 3.1.1. Konfigurationsoptionen ................... 4 3.1.2. Systembeispiele ....................4 3.2. Verbindung mit einem GX-Gerät ................... 5 3.2.1. -
Seite 3: Einführung

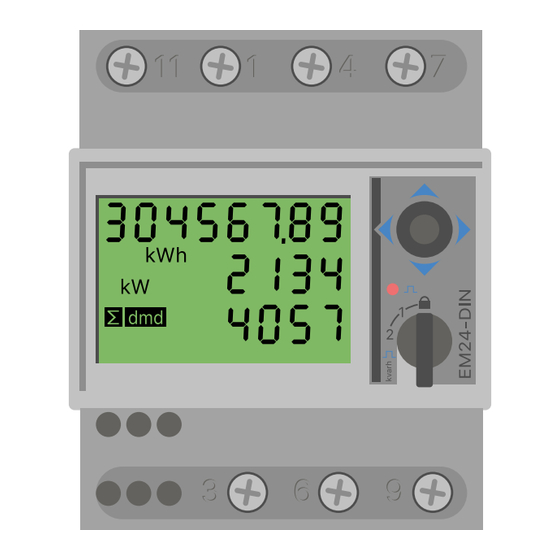

Handbuch zum Energiezähler 1. Einführung Der Victron EM24 RS485 ist ein Standardgerät zur Messung der Leistung und Energie einer 3-phase-Anwendung, z. B. am Verteilerkasten oder zur Messung der Leistung eines PV-Wechselrichters, eines Wechselstromaggregats oder der Leistung eines Wechselrichters und Wechselrichter/Ladegeräts. -
Seite 4: Auswahlanleitung
Handbuch zum Energiezähler 2. Auswahlanleitung Bei Victron Energy führen wir mehrere Arten von Energiezählern. Die Energiezähler werden in Systemen mit einem GX-Gerät verwendet, um die Leistung eines PV-Wechselrichters, Wechselstromaggregats, Wechselrichterausgangs oder als Netzzähler in einer ESS-Installation zu messen (weitere Informationen im ESS-Handbuch). - Seite 5 Handbuch zum Energiezähler Unterstützung für andere Zähler von Carlo Gavazzi Neben den oben aufgeführten Zählern gibt es viele weitere Zähler von Carlo Gavazzi. In der folgenden Liste erfahren Sie, welche Geräte kompatibel sind. GX-Firmware wird Anmerkungen unterstützt EM111 Kompatibel mit ET112 ET111 Kompatibel mit ET112 EM112...
-
Seite 6: Installation Und Konfiguration
Handbuch zum Energiezähler 3. Installation und Konfiguration 3.1. AC-Verkabelung 3.1.1. Konfigurationsoptionen Die Konfigurationsoption Netzzähler, PV-Wechselrichter, Generator oder Wechselstromzähler wird im GX-Gerät eingestellt. Diese Auswahl betrifft die Verkabelung des Systems und die Art und Weise, wie die vom Zähler empfangenen Informationen auf dem Bildschirm angezeigt werden. -
Seite 7: Verbindung Mit Einem Gx-Gerät
Achten Sie darauf, dass die Verlängerungen der Leitungen Data+ (orange) und Data- (gelb) ein verdrilltes Paar bilden. Die folgende Tabelle zeigt die Farben der Verkabelung und deren Anschluss an die Anschlüsse des EM24 RS485 sowie die Farben, die für ein CAT5-Verlängerungskabel zu verwenden sind. -
Seite 8: Zigbee-Verbindung Zu Einem Gx-Gerät
• Detaillierte Hinweise zur Verkabelung/Installation und Spezifikationen finden Sie im Datenblatt des Victron RS485-USB- Schnittstellenkabels. 3.2.2. Zigbee-Verbindung zu einem GX-Gerät Der EM24 RS485 kann auch über unseren Zigbee-zu-USB-Konverter und Zigbee-zu-RS485 drahtlos mit einem GX-Gerät verbunden werden. Der Zigbee-zu-USB-Konverter wird an das GX-Gerät angeschlossen und der Zigbee-zu-RS485-Konverter wird an den EM24 RS485 angeschlossen. -
Seite 9: Gx-Gerätekonfiguration
Handbuch zum Energiezähler Schritt 2 Verbinden Sie den Zigbee zu RS485 Konverter mit dem EM24 RS485 Energiezähler gemäß der untenstehenden Tabelle: Zigbee zu RS485 EM24 RS485 Anschlussnummer Farbe MASSE Schwarz Orange Gelb Falls Sie mehrere Zigbee-Geräte installiert haben, sollten Sie sicherstellen, dass nur ein einziges Zigbee-Gerät eingeschaltet ist: der Zigbee-zu-USB-Konverter, der mit dem GX-Gerät verbunden ist. - Seite 10 Handbuch zum Energiezähler Einzelner Energiezähler im Menü der Energiezähler Zwei Energiezähler im Menü der Energiezähler Nach der Auswahl eines Energiezählers müssen Sie die Funktion und den Phasentyp festlegen. Betätigen Sie die Leertaste oder klicken Sie mit der rechten Maustaste, um das Menü Phasentyp und Funktion aufzurufen: Beim ET112 wird nur die Option Einphasig angezeigt.
-
Seite 11: Mehrere Energiezähler In Einem System
Handbuch zum Energiezähler Funktion des Energiezählers über das Menü Einstellung festlegen. Die für die Kommunikation verwendeten Daten können über das Gerätemenü ausgelesen werden. Hier können Sie auch einen eigenen Namen für den Energiezähler einrichten: Detaillierte Übersichtsseite eines dreiphasigen Netzzählers Bleiben Sie stets über alle Details informiert, auf die Sekunde genau Schnelles Ändern der Funktionen Konfiguration benutzerdefinierter Namen... - Seite 12 Handbuch zum Energiezähler 7. Drücken Sie nach unten. Das Display zeigt nun wieder Messwerte an. Es kann nur ein zusätzlicher Energiezähler hinzugefügt werden. Das System funktioniert nur mit Adresse 1 (Standard) und 2. Seite 10 Installation und Konfiguration...
-
Seite 13: Informationen Zu Mehreren Zigbee-Paaren
Handbuch zum Energiezähler 4. Informationen zu mehreren Zigbee-Paaren 4.1. Mehrere Zigbee-Paare Der Betrieb mehrerer Zigbee-Paare ist eher ungewöhnlich und wird aufgrund der Komplexität der Konfiguration über die chinesischsprachige Konfigurationssoftware nicht empfohlen. Für diejenigen, die es dennoch versuchen wollen, zeigen wir eine mögliche Lösung. -
Seite 14: Häufig Gestellte Fragen
Handbuch zum Energiezähler 5. Häufig gestellte Fragen Frage 1: Kann ich drei ET112 für ein Drei-Phasen-System kombinieren? Nein. Verwenden Sie einen echten dreiphasigen Zähler. Frage 2: Kann ich auch andere Zähler verwenden, zum Beispiel von anderen Marken? Nein. Frage 3: Ich verfüge bereits über einen Fronius SmartGrid-Zähler, kann ich diesen verwenden? Nein. - Seite 15 Handbuch zum Energiezähler Auf diese Weise funktioniert auch die Phasenkompensation von Victron, um die Kosteneinsparungen für ein ESS-System optimal zu nutzen, wenn Erzeugung und Last über verschiedene Phasen hinweg unterschiedlich sind. Frage 9: Kann ich eine isolierte USB-RS485-Schnittstelle verwenden? Ja. Die von uns angebotenen Schnittstellen sind nicht isoliert und für die meisten Anwendungsfälle geeignet. Falls Sie ein isoliertes Exemplar benötigen, kaufen Sie es direkt bei Hjelmslund Electronics.
