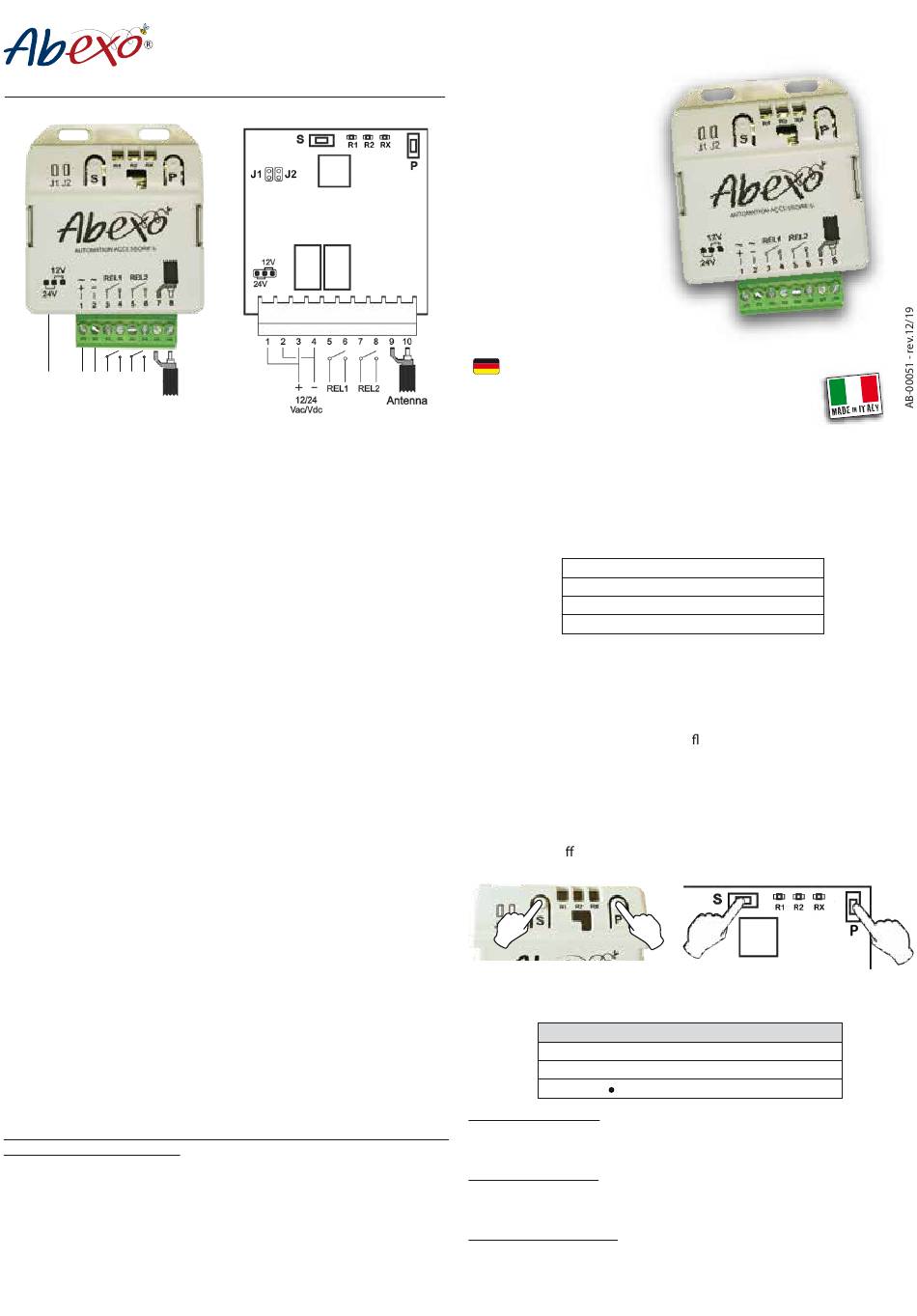

Abexo COPY-MINI Benutzerhandbuch

AB Tecno Srl
Via Cicogna 95 - 40068 San Lazzaro di Savena (BO)
Tel: +39 051 6259580 - fax: +39 051 6259600
info@abtecno.com - www.abexo.tech
+ - REL1 REL2
switch
12/24
12/24V
Vac/Vdc
Antenna
1 - MERKMALE
- Universeller 2-Kanal-Multifrequenz-Empfänger
- Stromversorgung: 12/24 Vac/Vdc, wählbar mit einem Jumper
- Kontaktrelais 1A 230 Vac / 1A 24Vdc
- Betriebstemperatur: -20°C, +60°C
2 - SENDERSPEICHERUNG (FESTCODE UND ROLLING-CODE)
Prüfen Sie zunächst, ob Ihr Sender in der Kompatibilitätsliste dieser
Anleitung aufgeführt ist. Hinweis: Wenn der Universal-Empfänger zum
ersten Mal mit Strom versorgt wird, leuchtet keine der LEDs.
Der nachfolgend beschriebene Speichervorgang ermöglicht es, einen
Sender mit dem Universal-Empfänger zu verbinden.
Drücken Sie zunächst die Taste P: Die dem Relais 1 zugeordnete LED
beginnt zu blinken. Um das Relais 2 auszuwählen, drücken Sie die Taste P
erneut. Wenn Sie den gewünschten Ausgang (Relais 1 oder 2) ausgewählt
haben, halten Sie die Taste des Senders, den Sie koppeln möchten,
gedrückt, bis alle drei LEDs des Universal-Empfängers (R1-R2-RX) durch-
gängig leuchten. Es kann einige Sekunden dauern, bis der Universal-Emp-
fänger den neuen Code dekodiert hat.
3 - SENDERSPEICHERUNG VON HCS
Wenn während der Senderspeicherung die LED des gewählten Relais
zweimal blinkt, müssen Sie einen zusätzlichen Quellcode (SEED-Code) mit
dem Sender senden. Manche Handsender senden diesen Quellcode über
eine versteckte Taste, andere über eine Tastenkombination.
Wiederholen Sie die Schritte unter Punkt 2: Wenn Sie den gewünschten
Ausgang gewählt haben, halten Sie die Taste des Sender gedrückt, den Sie
koppeln wollen. Sobald die LED des ausgewählten Ausganges (Relais 1
oder 2) durchgängig leuchtet, lassen Sie die Taste des Senders los und
senden Sie dann den Quellcode (SEED-Code). Wenn die Speicherung
erfolgreich war, leuchten alle drei LEDs (R1-R2-RX) durchgängig.
Beispiel FAAC/GENIUS-Handsender: Lassen Sie die Taste des Sender los,
sobald die LED des Relais des Universal-Empfängers durchgängig leuchtet.
Treten Sie dann in den Programmiermodus des Handsenders ein und
drücken Sie die Tasten 1 und 2 (die blaue LED des Handsenders wird blinken).
Halten Sie nun die Taste des Senders gedrückt, die Sie speichern möchten.
4 - LÖSCHUNG EINES GESPEICHERTEN SENDERS
Um einen gespeicherten Sender zu löschen, drücken Sie zunächst die
Taste P: Die LED des Relais fängt an zu blinken. Drücken Sie nun die Taste
S: Alle drei LEDs des Universal-Empfängers (R1-R2-RX) leuchten nun durch-
gängig. Drücken Sie die Taste des Senders, den Sie entfernen möchten,
und halten Sie diese gedrückt, bis alle LEDs erlöschen. Es kann vorkom-
men, dass die RX-LED aufgrund einiger empfangener Signale weiterhin
blinkt. Dies stellt kein Problem für den Löschvorgang dar. Der Sender
wurde nun erfolgreich gelöscht. Wiederholen Sie den Vorgang für jeden
Sender, den Sie löschen möchten.
Hinweis: Es ist noch nicht möglich, einzelne HCS-Sender mit SEED-Code
(FAAC, GENIUS,...) zu löschen.
5 - EINRICHTUNG DES RELAIS
Die Ausgänge (Relais) des Universal-Empfängers können in vier verschiede-
nen Modi programmiert werden: Bistabil, Impuls, Timer (Sekunden), Timer
(Minuten). Sie können diese Modi zu jedem Zeitpunkt ändern.
HINWEIS: Durch Drücken der Taste S wählen Sie das Relais, das Sie einrich-
ten möchten. Die Taste P ändert keine Parameter.
Um das Relais einzurichten, drücken Sie die Taste S: Die dem Relais 1
zugeordnete LED fängt an zu blinken. Um das Relais 2 auszuwählen,
drücken Sie die Taste S erneut. Standardmäßig ist für jedes Relais des
UNIVERSELLER SELBSTLERNENDER
Multifrequenz-Empfänger
COPY-MINI
cod.
APE-152/4031
Benutzerhandbuch
Installation und Betrieb
Universal-Empfängers der Modus "Impuls" eingestellt. Um den Modus des
ausgewählten Relais zu ändern, drücken Sie die Taste P: Die LED des Relais
blinkt nun je nach ausgewähltem Modus (siehe Tabelle). Jedes Mal wenn Sie
die Taste P drücken, ändert sich der Modus des Relais - es wird nacheinan-
der von einem Modus in den anderen gewechselt. Sobald Sie den
gewünschten Modus ausgewählt haben, warten Sie, bis die LED aufhört zu
blinken. Die Anzahl der Blinkimpulse zeigt den ausgewählten Modus des
Relais an:
☼
1 Blinken
2 Blinken ☼ ☼
3 Blinken
☼ ☼ ☼
4 Blinken
☼ ☼ ☼ ☼
6 - EINRICHTUNG DES TIMERS
Sobald der Modus „Timer" ausgewählt ist (Sekunden oder Minuten),
drücken Sie die Taste S für etwa 2 Sekunden: Die LED blinkt nun regelmä-
ßig (1 x pro Sekunde). Halten Sie die Taste S gedrückt und zählen Sie wie
oft die LED blinkt. Diese Anzahl entspricht der Anzahl von Sekunden /
Minuten, die Sie beim Timer einstellen.
Zum Beispiel: Wenn die LED 5 mal au euchtet, stellen Sie 5 Sekunden/Mi-
nuten, abhängig vom zuvor ausgewählten Modus, ein. Sobald Sie die
gewünschte Dauer erreicht haben, lassen Sie die Taste S los.
7 - ZURÜCKSETZEN DES UNIVERSAL-EMPFÄNGERS
Drücken Sie beide Tasten P und S für 10 Sekunden: Warten Sie, bis alle
LEDs schnell blinken und lassen Sie dann die Tasten los. Hinweis: Wenn Sie
Schwierigkeiten haben, die beiden Tasten gleichzeitig zu drücken, können
Sie die Kunststo abdeckung abnehmen und die beiden Tasten direkt auf
der Platine drücken.
8 - FEHLERMELDUNGEN
Anhand der folgenden Tabelle können unterschiedliche Fehlermeldun-
gen zugeordnet werden:
R1 R2
☼
Blinkt
Blinkt ☼
Blinkt
Code nicht gefunden: Sie versuchen einen Sender zu entfernen, der nicht
im Universal-Empfänger gespeichert wurde oder nicht korrekt erkannt
wurde. Starten Sie den Speichervorgang erneut gemäß Anleitung.
Code-Speicher - voll: Der Speicher des Universal-Empfängers ist voll,
während Sie versuchen einen weiteren Sender zu speichern. Entfernen Sie
einen Sender, der nicht verwendet wird, und versuchen Sie es erneut.
Frequenzspeicher - voll: Der Universal-Empfänger verfügt über einen
begrenzten Frequenzspeicher, der durch bereits zuvor gespeicherte
Sender belegt ist. Sie können keine weiteren Sender mit neuer Frequenz
speichern. Es ist aber möglich, weitere Sender mit der gleichen Frequenz
von bereits gespeicherten Sendern zu hinterlegen.
BISTABIL
IMPULS
TIMER (SEKUNDEN)
TIMER (MINUTEN)
RX
Beschreibung
☼
Code nicht gefunden
☼
Code-Speicher - voll
☼
Frequenzspeicher - voll
