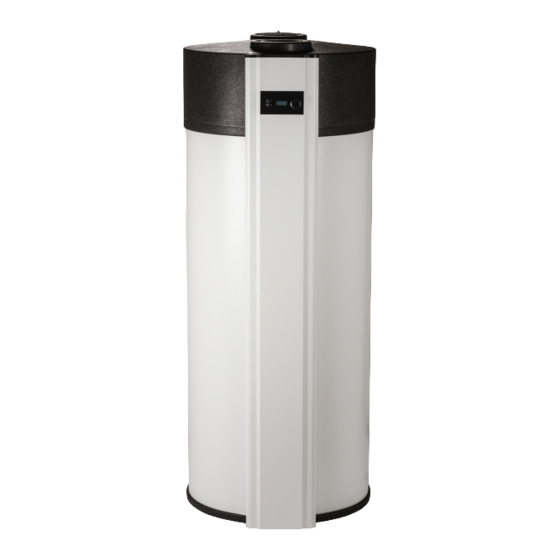

Wolf FHS-280-S-230V-e2-M2 Betriebsanleitung
Warmwasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für FHS-280-S-230V-e2-M2:
- Planungsinformation (28 Seiten) ,
- Planungsinformation (32 Seiten)
Verwandte Anleitungen für Wolf FHS-280-S-230V-e2-M2
Inhaltszusammenfassung für Wolf FHS-280-S-230V-e2-M2
- Seite 1 Betriebsanleitung WARMWASSER-WÄRMEPUMPE FHS-280-S-230V-e2-M2 / FHS-280-HE-230V-e2-M2 Deutsch | Änderungen vorbehalten! 1 | WOLF GmbH 9148345_202204...
-
Seite 2: Inhaltsverzeichnis
Die verwendeten Symbole ..............................Information für den Benutzer .............................. Information für den Installateur ............................Funktionsprinzip ................................. Technische Daten - Baureihe FHS-280-S-230V-e2-M2 und FHS-280-HE-230V-e2-M2 ............ Typenschild ..................................Konstruktionsschema Baureihe FHS-280-S-230V-e2-M2 und FHS-280-HE-230V-e2-M2 ..........Integrierter Wärmetauscher ..............................Transport - Lagerung - Verpackung.................. - Seite 3 8.3.2 Zuluft Temperatur ................................8.3.3 Außerbetriebnahme ................................8.3.4 Produkt Lebenszyklus ................................ Anhang..........................Produktdatenblatt nach Verordnung (EU) Nr. 812/2013 ..................... Technischer Parameter nach Verordnung (EU) Nr. 812/2013 und 814/2013..............EU-Konformitätserklärung ..............................Modbus-Parameter ................................Inbetriebnahme-Protokoll ..............................Notitz............................ 9148345_202204 WOLF GmbH | 3...
-
Seite 4: Allgemeine Information
1 Allgemeine Information 1.1 Zu diesem Dokument 1. Dieses Dokument vor Beginn der Arbeiten lesen. 2. Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH 1.2 Die verwendeten Symbole Tipps & Tricks Dieses Symbol kennzeichnet nützliche Informationen für den Installateur und... -
Seite 5: Information Für Den Benutzer
über den Kondensator (Wärmetauscher) an den WW-Speicher abgegeben. Die Wärmepumpe benötigt wenig elektrische Energie um gemeinsam mit der Energie aus der Zuluft eine hohe thermische Energie zu erzeugen. Je nach Lufttemperatur können bis zu 75% Umweltwärme gewonnen werden. 9148345_202204 WOLF GmbH | 5... -
Seite 6: Technische Daten - Baureihe Fhs-280-S-230V-E2-M2 Und Fhs-280-He-230V-E2-M2
1 Allgemeine Information 1.6 Technische Daten - Baureihe FHS-280-S-230V-e2-M2 und FHS-280-HE-230V-e2-M2 Modell FHS-280-S-230V-e2-M2 FHS-280-HE-230V-e2-M2 Leistungskoeffizienten Nach EN16147:2017 COP (L20/W10-55) - Innenluft 3,67 Zapfprofil Energieeffizienzklasse (mittlere Klimazone) Energieeffizienz (mittlere Klimazone) 151% Standby-Leistung 25 W Warmwasserleistung 950 l / 24h Schallleistungspegel (nach EN12102 und EN ISO 9614-2) 58 dB(A) Messung: Höhe 1m;... -
Seite 7: Typenschild
1 Allgemeine Information Typenschild Das Typenschild gibt Auskunft über die technischen Daten ihres Gerätes. Das Typenschild befindet sich auf der Rückseite der Wärmepumpe. 9148345_202204 WOLF GmbH | 7... -
Seite 8: Konstruktionsschema Baureihe Fhs-280-S-230V-E2-M2 Und Fhs-280-He-230V-E2-M2
1 Allgemeine Information 1.7 Konstruktionsschema Baureihe FHS-280-S-230V-e2-M2 und FHS-280-HE-230V-e2-M2 ø707 8 | WOLF GmbH 9148345_202204... - Seite 9 LED BETRIEBS- / STÖRUNGSANZEIGE - ELEKTRO-ZUSATZHEIZUNG THERMOSTAT ANZEIGE (DISPLAY) MAGNESIUM ANODE DREH-/DRUCK-REGELKNOPF TAUCHHÜLSE FÜR TEMPERATURFÜHLER TAUCHHÜLSE FÜR ZUSATZ-FÜHLER (Z.B Solarfühler) KONDENSATWASSERANSCHLUSS 1/2” RG WW-ANSCHLUSS 1” RG ZIRKULATIONS-ANSCHLUSS 3/4” RG KALTWASSER-ANSCHLUSS 1” RG KONDENSATOR (ALUMINIUM) WÄRMEDÄMMUNG HÖHENVERSTELLBARE FÜSSE 9148345_202204 WOLF GmbH | 9...
-
Seite 10: Integrierter Wärmetauscher
Schäden, die an dem Gerät durch Überhitzung entstanden sind, Der Zusatzwärmetauscher ist nur beim sind von der Gewährleistung und der Modell FHS-280-HE-230V-e2-M2 vorhanden. Garantie ausgeschlossen. Technische Daten Zusatzwärmetauscher Unterer WT Wärmetauscher-Inhalt Modell Oberfläche Einheit FHS-280-HE-230V-e2-M2 10 | WOLF GmbH 9148345_202204... -
Seite 11: Transport - Lagerung - Verpackung
Die Lagerung des Gerätes darf nur in senkrechter Position erfolgen. Die Geräte dürfen in keinem Fall gestapelt werden. Der Lagerplatz muss trocken sein (kein Freilager). Die Temperatur im Lagerraum darf -20°C nicht unterschreiten und + 50°C nicht überschreiten. 9148345_202204 WOLF GmbH | 11... -
Seite 12: Verpackung
Die Transportverpackung ist umweltfreundlich (Karton + Holz) und kann problemlos wiederverwendet oder entsorgt und recycelt werden. Falls Sie die Verpackungsmaterialien nicht selbst wiederverwenden können, führen Sie diese dem Wertstoffsystem zu. Bitte beachten Sie die lokalen Entsorgungsvorschriften. 12 | WOLF GmbH 9148345_202204... -
Seite 13: Installation
Kondensats und des Wassers aus der Sicherheitsamatur gewährleistet ist. Bei der Aufstellung in einer Dachzentrale oder in Räumen mit empfindlichen Bodenbelägen (Parkett, Einbauschrank usw.) sind geeignete Schutzmaßnahmen (z.B. Bodenwanne) vorzusehen. 220 mm 500 mm 500 mm 9148345_202204 WOLF GmbH | 13... -
Seite 14: Aufstellungshinweise
Muttern, von der Palette ab. Mit Hilfe des Transportgriffs ist dies einfach Transport zum Aufstellungsort. zu handhaben. Befestigen Sie nun die drei Füße an den Bolzen und richten Sie die Anlage wie weiter unten beschrieben aus. Entfernen Sie den Transport- bügel. 14 | WOLF GmbH 9148345_202204... -
Seite 15: Hydraulischer Anschluss
Bei Kalt- und Warmwasseranschluss sind die DIN 1988 und die Vorschriften des örtlichen Wasserwerks zu beachten. Entspricht die Installation nicht der gezeigten Darstellung, entfällt die Gewährleistung. Zulauf Absperrventil Thermostatischer Mischer Wärmepumpe Zirkulationspumpe Federbelastetes Rückschlagventil Warmwasserablauf Sicherheitsventil Ablauf Sicherheitsventil Ablasshahn 9148345_202204 WOLF GmbH | 15... - Seite 16 Kondenswasser fließt durch eine entsprechende Ablaufleitung (1/2”G), die durch den Isoliermantel verläuft und an der Seite des Geräts wieder austritt. Diese muss an das Kanalnetz angeschlossen werden. Um eine Geruchsbelästigung zu vermeiden muss dies mit einem Siphon erfolgen. ≥ 60 16 | WOLF GmbH 9148345_202204...
-
Seite 17: Beidseitiger Luftkanal
Bei dieser Installationsart wird die Luft im Aufstellungsraum angesaugt und wieder ausgeblasen. Bitte beachten Sie, dass zwischen der WW-WP und der Decke ein Mindestabstand von 300 mm eingehalten wird. Anderenfalls kann es zu einer lufttechnischen Kurzschluss kommen und den Wirkungsgrad beeinträchtigen. 9148345_202204 WOLF GmbH | 17... - Seite 18 Der Ansaugort darf nicht beheizt sein. Die einseitige Verrohrung wird üblicherweise auf der Auslass Seite verwendet, um die abgekühlte Luft abzuführen. Einseitige Verrohrung verringert den Geräuschpegel. Eine beidseitige Verrohrung ermöglicht eine Wahl des Aufstellungsorts, unabhängig von Ansaug- und Auslassort. 18 | WOLF GmbH 9148345_202204...
-
Seite 19: Elektrischer Anschluss
Personal ausgetauscht werden, um Unfälle und Gefahr zu vermeiden. Vor allen Arbeiten an dem Gerät, muß dieses unbedingt vom elektrischen Netz getrennt werden (Netzstecker aus Steckdose ziehen). Ansonsten besteht Lebensgefahr durch einen Stromschlag. 9148345_202204 WOLF GmbH | 19... -
Seite 20: Anschlussschema
3 Installation 3.4.1 Anschlussschema für WW-WP 20 | WOLF GmbH 9148345_202204... - Seite 21 3 Installation Baureihe FHS-280-S-230V-e2-M2 und FHS-280-HE-230V-e2-M2 Bezeichnung Komponente Verdichter (SC10GHH) Startkondensator (40 µF) Betriebskondensator (5 µF) Start relais (Verdichter) Lüfter (R2E190) Betriebskondensator (2 µF) Kondensator, Lüftergeschwindigkeit (6 µF) Heizstab (2kW) Thermostat Elektro Heizung Überhitzungsthermostat Hochdruckpressostat (25bar) Magnetventil Erdanschluss (X1 / X2)
-
Seite 22: Externe Steuerung Der Ww-Bereitung
Leistungsaufnahme - wird per Software (Hauptmenü) eingestellt. Der Schwellwert des PV-Kontakts kann am Wechselrichter eingestellt werden. Bitte wählen Sie eine Leistung, die den problemlosen Betrieb in der gewählten Betriebsart ermöglicht (beachten Sie die Vorschriften des Wechselrichterherstellers). Siehe “Schaltplan, Seite 22”. Wechselrichter/Energiemanager 22 | WOLF GmbH 9148345_202204... -
Seite 23: Verdrahtung Einer Externen Heizquelle
Bitte beachten Sie die Angaben des Kesselherstellers. Beispiel: Rges (70°C)= 189 Ohm R1 (20°C = 1074 Ohm R1 Speicherfühler der Heizquelle R2 = 229 Ohm. Wählen Sie den entsprechenden Standardwiderstand R2 Parallelwiderstand (220 ohm) und kontrollieren Sie das Ergebnis. 9148345_202204 WOLF GmbH | 23... -
Seite 24: Anschluss Einer Externen Heizquelle
Abluftlüftung) uneingeschränkt weiterbetrieben werden. Anschlussbeispiel für Heizkessel/Solarstation Die externe Heizquelle wird an den unteren Wärmetauscher der WW-WP angeschlossen (siehe Abschnitt 1.6 „Konstruktionsschema“). Baureihe FHS-280-HE-230V-e2-M2 Öl Biomasse Solarthermie t VL <65°C Externer Temperaturfühler (nur bei externer Steuerung) 24 | WOLF GmbH 9148345_202204... -
Seite 25: Inbetriebnahme
PV-Aktivierung (alternative: Mehrtarifzähler) • die Einstellung der Uhrzeit (nur in Verbindung mit Timerfunktion). Erläutern Sie dem Nutzer die Anlage, die Einstellungen sowie nötige Pflege und Wartung. Händigen Sie dem Nutzer diese Anleitung mit Inbetriebnahmeprotokoll aus. 9148345_202204 WOLF GmbH | 25... -
Seite 26: Betrieb
Unterstützung der WP oder als primäre Wärmequelle eingesetzt werden. In der Regel wird die Betriebsart nur KESSEL in der Heizperiode gewählt, während die WP in der heizfreien Zeit für Warmwasser sorgt. Dies bedeutet maximalen Komfort bei minimalen Kosten. 26 | WOLF GmbH 9148345_202204... -
Seite 27: Automatische Abtauung
Die WP arbeitet mit einer Hysterese von +1 - 3 °C . Alle anderen Energiequellen aufgeheizt (je nach Energieart Heizquellen arbeiten mit einer Hysterese von + -1 °C. Auswahl „WP + EL“, „WP + Kessel“). 9148345_202204 WOLF GmbH | 27... -
Seite 28: Bedienung
Jegliche sicherheitsrelevante Veränderung (Menüpunkt in rot) der Werte im Servicemenü ist verboten. Andere Einstellungen im Servicemenü dürfen nur in Abstimmung mit dem Installateur ausgeführt werden. Die unbefugte Veränderung der Einstellungen in diesem Menü kann zum Gewährleistungsausschluss führen. 28 | WOLF GmbH 9148345_202204... -
Seite 29: Hauptmenü - Anzeigenübersicht
Beispiel! 22:30 h am Abend. 30 m h_Stop Einstellung der Stopzeit für die WW-Bereitung, hier Stunden (24 Stunden Anzeige) Beispiel! 06: h am Morgen. 06 h m_Stop Einstellung der Stopzeit, in Minuten Beispiel! 6:30 am Morgen. 30 m 9148345_202204 WOLF GmbH | 29... - Seite 30 Maximalleistung “WP+EL” bis “T max” erreicht wird, höchstens jedoch 1 Stunde. VenPause “AUS”, “30m/15s”, “30m/30s” , “60m/15s”, “60m/30s” , “90m/15s”, “90m/30s” Bei Aktivierung wird der Lüfter für 15 oder 30 Sekunden pro 30m, 60m, oder 90m angehalten. 30m/30s 30 | WOLF GmbH 9148345_202204...
-
Seite 31: Servicemenü - Anzeigenübersicht
ID 1 - 247 BR 19K2 oder 9K6 Modbus 19K2 Par Even, Odd, None Modbus Even Modbus RD&WR oder Only RD RD&WR Kompressor-Schutz: Nach dem Abschalten des Kompressors ist der Neuanlauf für 5 Minuten gesperrt. 9148345_202204 WOLF GmbH | 31... -
Seite 32: Einstellung Der Betriebsparameter Durch Den Installateur
“T max” ist gleichzeitig die höchstmögliche Temperatur, die im Menüpunkt “T Soll” eingestellt werden kann. ”T max” Einstellbereich: 5°C bis 62°C. Bitte beachten Sie, dass sich mit steigender Temperatur der Wirkungsgrad verschlechtert = höherer Energieverbrauch. 32 | WOLF GmbH 9148345_202204... -
Seite 33: Smart Grid Anschluss (Pv)
„T soll” = 45°C: Bei hohem WW-Bedarf wird die WP freigeschaltet, sobald die Temperatur von 45°C unterschritten wird (unabhängig ob NT oder HT), Dies sichert optimalen Komfort bei minimalen Kosten. “T min” = 35°C: Schwellwert für die Freischaltung der sekundären Energiequelle. 9148345_202204 WOLF GmbH | 33... -
Seite 34: Einstellungen Durch Den Benutzer
Die Ferien-funktion hat die Möglichkeit fünf verschiedene Zeiträume (Standby Verlust bei nur 25W!). zu wählen: • 1 Woche • 2 Wochen • 3 Wochen • 3 Tage, für ein langes Wochenende • Individuelle Tageseinstellung (1 – 99) 34 | WOLF GmbH 9148345_202204... -
Seite 35: Timer Funktion
Drehen Sie den Drehknopf erneut zum Menüpunkt “Start WP”. Drücken Sie die Start WP Taste, bis der Text blinkt und stellen die aktuellen Minuten der Startzeit ein. Drücken Sie die Taste erneut, um die Minuten zu bestätigen. 9148345_202204 WOLF GmbH | 35... - Seite 36 1. Achten Sie nach Einstellen der Uhrzeit darauf, dass der Betriebszeitraum ausreichend für die Warmwasser- bereitung ist. 2. Bei einem Stromausfall sorgt eine Back-Up-Batterie für die Speicherung der Einstellungen. Bei längerem Stromausfall müssen die Einstellungen überprüft und ggf. neu eingestellt werden. 36 | WOLF GmbH 9148345_202204...
-
Seite 37: Legionellen-Schutzfunktion
Zeitraum WW Entnahmen wenig wahrscheinlich sind. Ein vollständiger Schutzzyklus kann 6 – 8 Stunden dauern. Achten Sie unbedingt darauf, dass keine Konflikte (Überschneidungen) mit etwaigen Timer-Einstellungen vorkommen. Wir empfehlen in diesem Fall den Timer zu deaktivieren. 9148345_202204 WOLF GmbH | 37... - Seite 38 Bei Stromausfall wird die Sequenz neu gestartet und zwar zu der Uhrzeit, zu der der Strom wieder verfügbar ist. Der Benutzer sollte ggfs. die Funktion manuell deaktivieren und sie zur gewünschten Zeit wieder starten. Beachten Sie, dass die Timer-Funktion prioritär ist. 38 | WOLF GmbH 9148345_202204...
-
Seite 39: Störungs- Und Informationsmeldungen
WP deaktiviert. Der Speicher wird nun bis zur Temperatur “T min” durch die elektrische Zusatzheizung erwärmt. Die LED für die sekundäre Heizquelle leuchtet grün auf, solange diese aktiviert ist. Informieren Sie Ihren Installateur. [Fehler modus] (Rote LED) Meldung 5 6 0 9148345_202204 WOLF GmbH | 39... -
Seite 40: Übersicht Der Fehlermeldungen
NUMMER / FEHLERURSACHE ANZEIGE-LED 10 / 15 Die Solltemperatur für die Legionellen- Info Meldung. Schutzfunktion wird nicht erreicht. Info Meldung 11 / 15 Die Zeit ist nicht auf “die Timer-Funktion” eingestellt. Stellen Sie die Uhrzeit ein. 40 | WOLF GmbH 9148345_202204... -
Seite 41: Wartung Und Pflege
Herstellergarantie abgedeckt. kann, eingesetzt werden. Sie könnten beispielsweise einen Kassettenfilter im Zuluft System verwenden. Vor allen Wartungsarbeiten an dem Gerät muss die WP von der elektrischen Versorgung getrennt werden(Netzstecker ziehen). Ansonsten besteht Lebensgefahr durch einen Stromschlag! 9148345_202204 WOLF GmbH | 41... -
Seite 42: Tips & Tricks Für Den Anwender
Gesundheit vermieden. Ende des Produkt-Lebenszyklus muss die Anlage ordnungsgemäß ents- orgt werden. Sie können das Gerät über ein zugelassenes Entsorgungs- unternehmen oder einen Wertstoffhof dem Wertstoffkreislauf zuführen. Beachten Sie dabei die örtlichen Entsorgungsvorschriften. 42 | WOLF GmbH 9148345_202204... -
Seite 43: Anhang
Jährlicher Stromverbrauch bei kälteren Klimaverhältnissen 1112 1112 Jährlicher Stromverbrauch bei wärmeren Klimaverhältnissen 1112 1112 Warmhalteverlust Täglich elektrischer Energieverbrauch 3,65 elec WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3022313 04/2022 9148345_202204 WOLF GmbH | 43... -
Seite 44: Technischer Parameter Nach Verordnung (Eu) Nr. 812/2013 Und 814/2013
Jährlicher Stromverbrauch bei kälteren Klimaverhältnissen 2048 (Außenluft) FHS-280-S- 230V-e2-M2 FHS-180-S- Daten nach Verordnung (EU) Nr. 814/2013 230V-e2-M2 FHS-280-HE- 230V-e2-M2 Täglicher elektrischer Energieverbrauch bei durchschnittlichen 3,65 5,20 Klimaverhältnissen (Innenluft) elec Täglicher elektrischer Energieverbrauch bei durchschnittlichen 7,29 Klimaverhältnissen (Außenluft) elec 44 | WOLF GmbH 9148345_202204... -
Seite 45: Eu-Konformitätserklärung
FHS-280-S-230V-e2-M2 2486463 FHS-280-HE-230V-e2-M2 2486464 Nutzung: Hausgebrauch und ähnliche Zwecke Wir, die Wolf GmbH, D-84048 Mainburg, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen der folgenden Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2009/125/EG ErP-Richtlinie 2011/65/EU RoHS-Richtlinie Verordnung (EU) 814/2013 F-Gase Verordnung (EU) Nr. -
Seite 46: Modbus-Parameter
8 = Norwegian 9 = Polish 10 = Slovenian 11 = Croatian 027.Defrost 0 = Air (Abtauart) (Bitte nicht verändern) 1 = Gas 2 = Tmin RF 028.Anode * OnOff (Anode) 029.T_max °C (T max) 46 | WOLF GmbH 9148345_202204... - Seite 47 * Ein Widerstand von 120 Ohm wird zwischen Address Modbus address (Setpoint) A und B am ersten Gerät und am letzten Gerät in einem RS485-Netzwerk platziert. Registers Map Die Gesamtimpedanz beträgt 60 Ohm. Support function 3,4,6,17 9148345_202204 WOLF GmbH | 47...
-
Seite 48: Inbetriebnahme-Protokoll
Heizkessel - Pelletheizung - Solarthermie Anlage als primäre - sekundäres Heizquelle PV Anschluss Ja / Nein Die Anlage wurde ordnungsgemäß in Betrieb genommen. Der Betreiber wurde eingewiesen und die Installations- und Betriebsanleitung an den Betreiber übergeben. 48 | WOLF GmbH 9148345_202204... -
Seite 49: Notitz
10 Notitz 9148345_202204 WOLF GmbH | 49... - Seite 50 10 Notitz 50 | WOLF GmbH 9148345_202204...
- Seite 51 10 Notitz 9148345_202204 WOLF GmbH | 51...
- Seite 52 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Deutschland Tel. +49 08751 74-0 | www.wolf.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu 52 | WOLF GmbH 9148345_202204...
