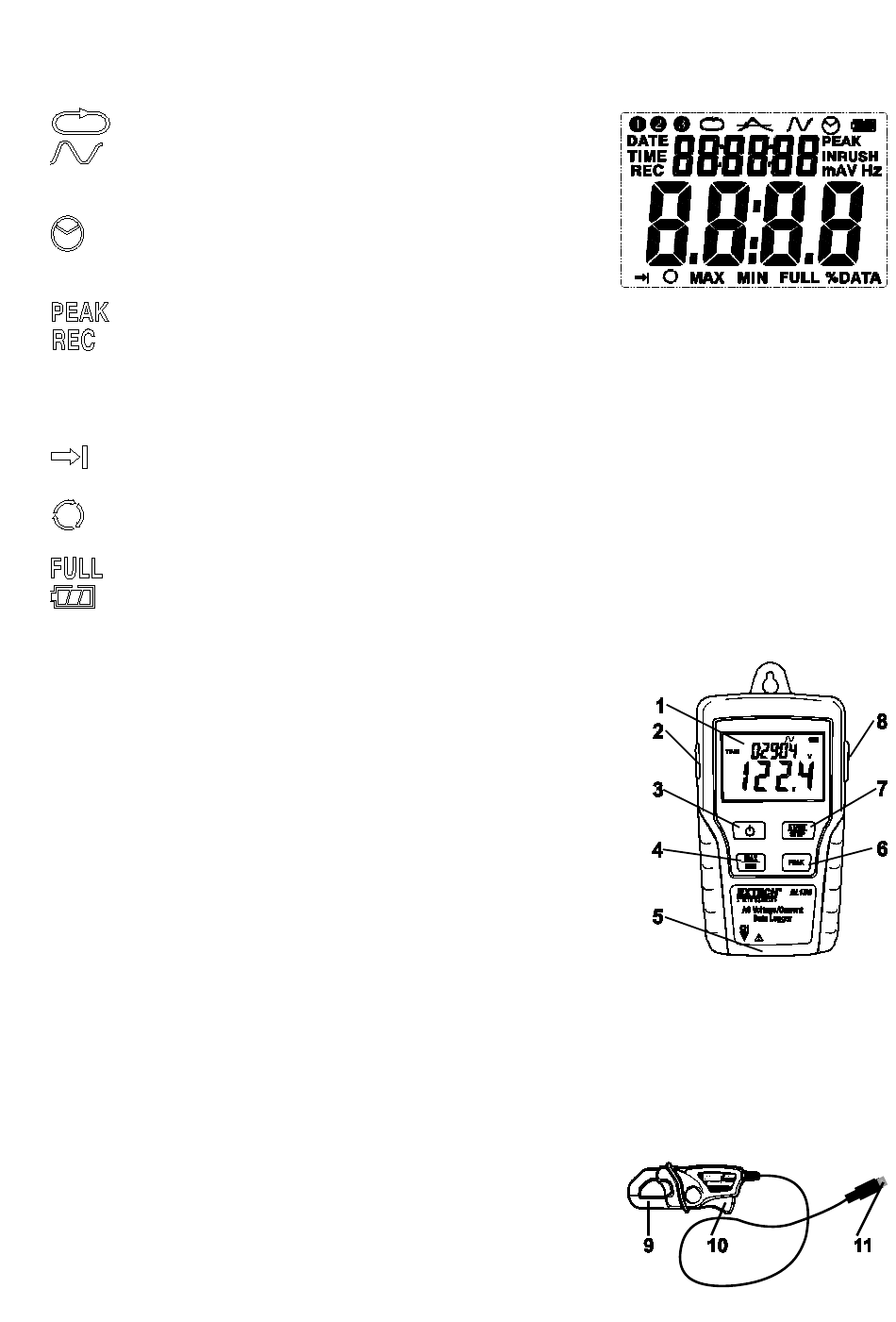

Beschreibung und Funktion der Tasten
1. Beschreibung der Anzeigen auf dem LCD Bildschirm
:
Normaler Aufzeichnungsmodus eingestellt
:
Erfassungsmodus eingestellt. Zeichnet die
Sinuskurve auf, wenn der Messwert den
eingestellten Erfassungsgrenzwert überschreitet.
:
Auto power off (automatische Stromabschaltung)
eingestellt, Messgerät schaltet automatisch ab, wenn
5 Minuten lang keine Taste betätigt wird.
:
Mittlerer Höchstmesswert und Aufzeichnungs-Modus eingestellt (zirka 195 ms)
:
Aufzeichnungsstatus. Nachdem Sie mit Hilfe der Software den Aufzeichnungsmodus
eingerichtet haben, halten Sie die START/STOP Taste langer als 4 Sekunden gedrückt
und beginnen sie mit der Aufzeichnung. Angezeigt wird folgendes Symbol, welches
darauf hinweist, daß das Messgerät Daten aufzeichnet. Um die Aufzeichnung zu
beenden, halten Sie dieselbe Taste noch einmal länger als 4 Sekunden gedrückt.
:
Aufzeichnung bis full (voll) eingestellt. Wenn der Datenspeicher voll ist, beendet der
Datenlogger die Aufzeichnung.
:
Daueraufzeichnung eingestellt. Wenn der Datenspeicher voll ist, werden die ältesten
Daten überschrieben.
:
Datenspeicher ist voll, Aufzeichnung wird beendet.
:
Wenn das Batteriesymbol ausgefüllt angezeigt wird, dann ist die Batterie voll geladen.
Wenn nur ein Rahmen angezeigt wird, so ist die Batterie leer und muss durch eine
neue ersetzt werden.
2. Anschlussbuchse für Netzteil
3. ON/OFF(EIN/AUS) Taste
4. MAX/MIN : Betätigen Sie die Taste einmal um den MAX
(maximalen) Messwert anzuzeigen . Betätigen Sie die Taste noch
einmal um den MIN (minimalen) Messwert anzuzeigen. Wird diese
Taste ein drittes Mal betätigt, verlassen Sie den MAX/MIN Modus.
Das Messgerät verlässt den MAX/MIN Modus automatisch nach
10 Sekunden, wenn keine Taste betätigt wurde.
5. CH Eingangsbuchse: Stecken Sie zum Messen und Aufzeichnen
von Daten die Strom- oder Spannungsprüfspitzen in diese COM
Buchse.
6. PEAK HOLD: Betätigen Sie im nicht-PEAK Messmodus die PEAK
HOLD Taste um den mittleren Höchstwert der gegenwärtigen
Größe anzuzeigen. Betätigen Sie die Taste noch einmal um die PEAK Anzeige zu verlassen.
Das Messgerät verlässt die Anzeige nach 10 Sekunden, falls keinen Taste betätigt wurde.
7. START/STOP: Betätigen Sie die START/STOP Taste einmal um den Datenfluss vorübergehend
zu stoppen. Betätigen Sie die Taste noch einmal um weiterzumachen. Nachdem Sie den
Aufzeichnungsmodus eingestellt haben, halten Sie diese Taste länger als 4 Sekunden gedrückt
und lassen Sie sie los wenn auf dem LCD Bildschirm REC angezeigt wird. Das Messgerät wird
den Einstellungen in der Software entsprechend Messungen durchführen und Daten
aufzeichnen.
8. USB Anschlussbuchse
9. Wechselstromzangenbacken : Für Wechselstrommessungen
bis 200 A umfassen Sie eine einfache Leitung mit den Backen
der Stromzange
10. Stromzangeöffnungstaste:
