SL2100
Bedienungsanleitung
für Systemtelefone aus der
DT500 und DT900 Serie
DTK-12/24D (DT530)
ITK-6/12D (DT920)
ITK-8LCX (DT920)

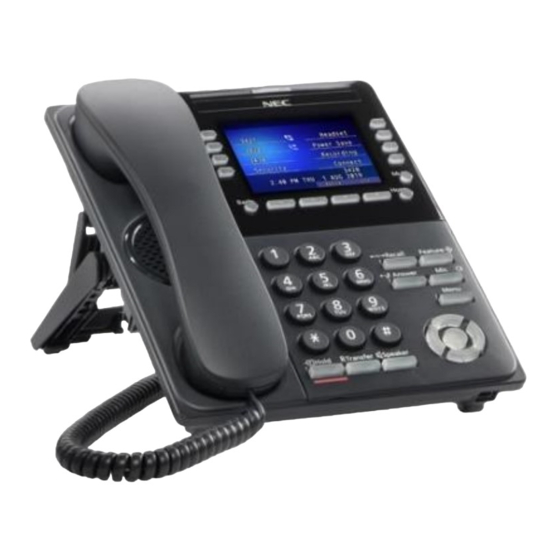

ITK-24CG (DT930)
Bitte lesen Sie diese Anleitung vor Gebrauch des Systemtelefons
aufmerksam durch. Legen Sie die Anleitung für zukünftige Nutzung
griffbereit an einen sicheren Ort.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NEC DT500-Serie
Inhaltszusammenfassung für NEC DT500-Serie
- Seite 1 SL2100 Bedienungsanleitung für Systemtelefone aus der DT500 und DT900 Serie DTK-12/24D (DT530) ITK-6/12D (DT920) ITK-8LCX (DT920) ITK-24CG (DT930) Bitte lesen Sie diese Anleitung vor Gebrauch des Systemtelefons aufmerksam durch. Legen Sie die Anleitung für zukünftige Nutzung griffbereit an einen sicheren Ort.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ....................2 Einführung und allgemeine Hinweise............. 3-5 Anschließen und Aufstellen ................6-7 Bedienelemente ihres Systemtelefones ............8 Freisprechoptionen ................... 8 Abgehende Gespräche extern ................9 Abgehende Gespräche intern ................. 10 Abgehende Gespräche aus Speicherlisten ............ 11 Abgehende Gespräche aus Kurzwahlspeicher ..........12 Wenn ihr Anruf erfolglos war .............. -
Seite 3: Einführung Und Allgemeine Hinweise
Die NEC Corporation behält sich das Recht vor, Spezifikationen, Funktionen oder Merkmale jederzeit ohne Ankündigung zu verändern. Die NEC Corporation hat dieses Handbuch zum Gebrauch durch seine Mitarbeiter und Kunden erstellt. Die hierin enthaltenen Informationen sind Eigentum der NEC Corporation und dürfen ohne vorherige schriftliche Zustimmung der NEC Corporation nicht vervielfältigt werden. - Seite 4 Einführung und allgemeine Hinweise Eine Anleitung für viele Systemtelefon – Varianten. Diese Bedienungsanleitung gilt allgemein für NEC-Systemtelefone an einer SL2100. Es spielt nahezu keine Rolle, ob es IP-Systemtelefone oder digitale 2- Draht - Systemtelefone sind. Auch die Größe und Ausführung des Displays sowie Anzahl und Anordnung der programmierbaren Funktionstasten sind für...
-
Seite 5: Ip-Systemtelefone Itk 6/12D Und Itk 24Cg
IP-Systemtelefone ITK 6/12D und ITK 24CG ITK 6/12D ITK 24CG Das Display mit 4 Softkeytasten darunter Die 6 / 12 / 24 programmierbaren Funktionstasten Ziffernblock, Sondertasten und Navigationstasten sind identisch. IP-Systemtelefon ITK 8LCX 8* (2 mal 4) seitlich angeordnete ITK 8LCX programmierbare Funktionstasten mit Beschriftung im Display. -
Seite 6: Anschließen Und Aufstellen
Anschließen und Aufstellen Digitale 2-Draht - Systemtelefone Anschlußschnur Modular Digitales 2-Draht Stecker Systemtelefon (Unterseite) Modular Buchse Stecken Sie den Modularstecker der Anschlußschnur in die Modularbuchse „LINE“ auf der Unterseite des Systemtelefons. Verlegen Sie die Anschlußschnur in der Führungs-Rinne. Anschluß- Rinne für schnur Anschlußschnur Ansichtswinkel über den Klappständer anpassen. - Seite 7 Anschließen und Aufstellen IP-Systemtelefone LAN-Buchse für LAN-Kabel weiter zum PC LAN-Buchse für LAN-Kabel zum Telefon LAN-Kabel Rinne für (gerade) IP-Systemtelefon LAN-Kabel (Unterseite) Stecken Sie den Stecker des LAN-Kabels in die Buchse „LAN (=)“. Das IP-Systemtelefon hat einen Switching-Hub zur Verbindung eines PCs mit dem LAN-Netzwerk.
-
Seite 8: Bedienelemente Ihres Systemtelefones
Bedienelemente ihres Systemtelefones Beispiel: ITK-6D (DT920) an SL2100 mit LED als Rufanzeige 6 programmierbaren Tasten und Display Die LED leuchtet bei ankommenden Anrufen und wenn eine Nachricht oder Mitteilung vorliegt. Exit / Back Taste Alphanumerisches Display Aktuellen Menüpunkt verlassen / Zeigt eigene Status- und Anruferinformationen. -
Seite 9: Abgehende Gespräche Extern
Amtsleitung Nr. (z.B. 005 = Leitung Nr. 5) Zur Änderung der Amtskennziffer wenden Sie sich bitte an ihren NEC Fachhändler. Bitte warten Sie vor Eingabe der Rufnummer auf das Wählzeichen. Falls Sie mehr als 10 Leitungsbündel haben, wählen Sie nach “804” zwei Ziffern (z.B. 11: Bündel 11). Fragen Sie ihren NEC Fachhändler nach weiteren Details. -
Seite 10: Abgehende Gespräche Intern
Stimm-/Signalruf (falls das Ziel ein Systemtelefon ist). Im Normalfall ist die Umschaltung der internen Rufmodi aus Richtung des Anrufenden gesperrt. Bei Änderungswünschen der Einstellungen wenden Sie sich bitte an ihren Systemadministrator oder den NEC Fachhändler. ◼ Gesprächsaufbau über Teilnehmertaste (intern) / Zieltaste (extern) -
Seite 11: Abgehende Gespräche Aus Speicherlisten
Suche im TelBu 6/24 Suche im TelBu 1/90 Anfangsbuchstabe(n) des gesuchten NEC CORP ABC GmbH Namens (z.B. „N“) Hörer liegt Mehrmals zur Suche drücken Die Suche erfolgt in allen eingerichteten und erlaubten Verzeichnissen, z.B. den Kurzwahlzielen (Kwz) etc. Sie können durch Eingabe mehrerer Anfangsbuchstaben (bis zu 12) auch spezifischer suchen. -
Seite 12: Abgehende Gespräche Aus Kurzwahlspeicher
Die Stellenanzahl des Speicherplatzes ist im System festgelegt. (0-9 <nur Gruppen Kwz> / 00-99 / 000-999 / 0000-9999) Die Rufnummern und Namen der Kurzwahlziele müssen vorher im System eingepflegt sein. Gruppen Kwz erfordern Systemeinstellungen. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. -
Seite 13: Wenn Ihr Anruf Erfolglos War
Wenn ihr Anruf erfolglos war ◼ Warten auf Frei / Rückruf <nur Anrufe an interne Ziele> Warten auf Frei Warten (Nicht auflegen) Funktionstaste für Besetzt oder Autom. Rückruf keine Autom. Rückruf Antwort (SC851+35) Auflegen 10:16 Do 26 Aug (System ruft Sie zurück) Besetzt Tln. -
Seite 14: Mitteilung Wartet Aktivieren
Wenn Ihr Anruf erfolglos war ◼ Mitteilung wartet aktivieren <nur interne Anrufe> Funktionstaste für Mitteilung Wartet (SC851+38) Besetztzeichen oder keine Antwort 10:34 Do 26 Aug Besetzt Tln. 20 MW MailB Rückr AufSch Wenn Sie MW aktivieren, blinkt die MW LED beim Ziel in grün und ihre MW LED zeigt dauergrün. ◼... -
Seite 15: Anrufe Beantworten
Call Pickup Taste fremde Gruppe (SC851+25) Teilnehmerrufnummer Lautsprecher Gezielt von Speaker Teilnehmer Zur Einrichtung von Rufübernahmegruppen sind Systemeinstellungen notwendig. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. Anrufe heranholen / Call Pickup ist auch über die Softkeys möglich. -
Seite 16: Halten / Vermitteln Von Gesprächen
Halten / Vermitteln von Gesprächen ◼ Halten und Wiederaufnehmen eines Gespräches Halten Leitungstaste Wieder- Externes aufnehmen Halten Gespräch (Blinkt) Hold ohne Leitungstaste Gespräch Externes Answer Gespräch (Blinkt) Internes Feature Gespräch (Blinkt) Interngespräche liegen im “Exklusives Halten” auf ihrem Systemtelefon. Zugriff nur durch Sie. ... -
Seite 17: Sonstige Leistungsmerkmale
Auch wenn der Teilnehmer, der die Konferenz eingeleitet hat auflegt, bleibt die Konferenz weiter bestehen. Bis zu 16 Teilnehmer (inkl. Ihrem Telefon) können teilnehmen. Je nach Situation, Lage und Entfernung der Anrufziele können die Lautstärkepegel angepasst werden. Fragen Sie hierzu ihren NEC Fachhändler. - Seite 18 Sonstige Leistungsmerkmale ◼ Rufumleitungen Wenn Sie Rufumleitung / Follow Me einschalten, wird das Umleitziel im Display angezeigt und Sie hören einen Sonderwählton. (Rufumleitung / Follow Me kann auch über die Softkeys gesteuert werden.) Rufumleitung Sofort Lautsprecher Ziel -Teilnehmerrufnummer Lautsprecher Speaker Speaker Funktionstaste Lautsprecher...
-
Seite 19: Löschen (Rücksetzten) Der Gebräuchlichsten Leistungsmerkmale
Sonstige Leistungsmerkmale ◼ Rufumleitungen (Fortsetzung) Rufumleitung Doppelruf Lautsprecher Ziel -Teilnehmerrufnummer Lautsprecher Speaker Speaker Funktionstaste Lautsprecher Umleitung Doppelruf Hörer liegt Speaker (SC851+14) Rufumleitung Folge Mir / Follow Me Lautsprecher Ziel -Teilnehmerrufnummer Lautsprecher Speaker Speaker Funktionstaste Lautsprecher Folge Mir / Follow Me Hörer liegt Speaker (SC851+15) -
Seite 20: Für Ihren Komfort
Speaker Teilnehmerrufnummer Zur Änderung der Amtskennziffer wenden Sie sich bitte an ihren NEC Fachhändler. Im Werkszustand sind die programmierbaren Funktionstasten 1 – 12 als Leitungstasten eingerichtet. Wenn Sie „Teilnehmertaste“ oder „Zieltaste“ auf ungenutzte Leitungstasten programmieren möchten, so müssen Sie diese Funktionstasten vorher bewusst mit “852 + 000”... -
Seite 21: Eingabe Alphanumerischer Zeichen
(0-9 <nur Gruppen. Kwz> / 00-99 / 000–999 / 0000 - 9999). Gruppen Kwz erfordern Systemeinstellungen. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. Die Namen der Kurzwahlziele können Sie über den Ziffernblock eingeben (siehe unten). -
Seite 22: Softkey Bedienung (Ab Ruhezustand)
Softkey Bedienung (ab Ruhezustand) ◼ „Menü“ Softkey Die folgende Übersicht zeigt die Struktur der Einstelloptionen über den Softkey “Menü”. Sie können das gewünschte Merkmal über die folgenden Bedienschritte erreichen. Die Veränderung von manchen Merkmalen setzt bestimmte Berechtigungen voraus. Fragen Sie hierzu ihren Systemadministrator. 12:39 Mo 30 Aug Tln. -
Seite 23: "Vm" (Voice Mail) Softkey (Optional, Wenn Inmail Lösung Im System Eingerichtet)
Verzeichnisses zuzugreifen. auswählen Abbr Abbrechen und Verlassen des - - - Mailbox Menüs Weitere Informationen und Details zur Bedienung und Nutzung der InMail Voicemail-Lösung von NEC finden Sie ab Seite 33 und in weiteren separaten Anleitungen für InMail Administratoren. - Seite 24 Softkey Bedienung (ab Ruhezustand) ◼ “AL” (Anrufer-Liste) Softkey Die Anzahl neuer verpasster Anrufe wird über dem “AL” Softkey angezeigt und Sie können durch Drücken dieses Softkeys direkt auf ihre Anrufer-Liste zugreifen. 10:31 Do 2 Sep Softkey Tln. 20 Leistungsmerkmal Nächste Schritte Kurztext Menü...
-
Seite 25: Softkey Bedienung (Ab Interner Wählton)
Softkey Bedienung (ab interner Wählton) ◼ Softkey Bedienung bei abgenommenem Hörer < interner Wählton > Sobald Sie den Hörer abgenommen oder die Taste „Speaker“ gedrückt haben, erscheinen folgende Softkeys: Drücke “Mehr” zum wechseln 15:39 Do 2 Sep 15:39 Do 2 Sep TelB DSG Pickup Mehr VM:00 AufSch E.Wdh Mehr Softkey... -
Seite 26: Softkey Bedienung (Im Gesprächszustand)
Softkey Bedienung (Im Gesprächszustand) ◼ Softkey Bedienung während Sie intern telefonieren < Gesprächszustand > Während Sie mit einem internen Teilnehmer sprechen, erscheint folgender Softkey: 16:12 Do 2 Sep Softkey Leistungs- Nächste Schritte Gespräch > Tln. 21 Kurztext merkmal Konf Konf Konferenz Rufen Sie weitere Teilnehmer (intern oder extern) an. -
Seite 27: Menüstruktur (Einstieg Nur Bei Aufgelegtem Hörer Im Ruhezustand)
Cursor Tastenfeld (Navigation) Bedienung ◼ Menüstruktur (Einstieg nur bei aufgelegtem Hörer im Ruhezustand) Die folgende Übersicht zeigt die Menüstruktur der Bedienung über das Cursor Tastenfeld. Sie können nach Drücken der „Enter“ Taste (runder Knopf in der Mitte), jeden Menüpunkt über die Navigationstasten (Oben/Unten/Rechts/Links) erreichen oder direkt über Eingabe der dreistelligen Menücodes. - Seite 28 Cursor Tastenfeld (Navigation) Bedienung ◼ Menüstruktur (Fortsetzung) 400: Benutzer Funktionen * = Nur wenn optionale InMail im System eingerichtet ist. 410: Ruf an Voicemail* Rufaufbau zur eigenen Mailbox und Anzeige der Inhalte und Optionen. (Bedienung dann wie unter Softkey: MailB) Nach Auswahl 420: Rufumleitung...
- Seite 29 Cursor Tastenfeld (Navigation) Bedienung ◼ Menüstruktur (Fortsetzung) 500: Telefoneinstellungen 510: Nicht genutzt (Reserve) Mit ◄ / ►oder ▲ / ▼den 520: Display 521: Kontrast gewünschten Wert der jeweiligen Option einstellen. Einstellung mit der „Enter- Taste“ bestätigen. Mit ▲ / ▼die Optionen 530: Rufton 531: Signalruf / Stimmruf anwählen.
- Seite 30 Cursor Tastenfeld (Navigation) Bedienung ◼ Menüstruktur (Fortsetzung) Mit ◄ / ►oder ▲ / ▼die 550: Headset 551: Headset Ruflautstärke gewünschte Laustärke einstellen. Wert mit der „Enter- Taste“ speichern. ▲/▼sind folgende 560: Tastenzuweisung 561 – 56x: Leitungstasten Funktionen für die Tasten Mit ▲/▼oder durch direktes auswählbar: Drücken der Leitungstaste...
- Seite 31 Cursor Tastenfeld (Navigation) Bedienung ◼ Menüstruktur (Fortsetzung) 600: Systemeinstellungen Über den Ziffernblock die 610: Uhrzeit im System 611: HH:MM:SS Werte für Stunde, Minute und Sekunde eingeben. Werte mit der „Enter- Taste“ bestätigen. Uhrzeit mit der „Enter- 612: Speichern Taste“ abspeichern. Vorher angezeigte Uhrzeit 613: Löschen bleibt gespeichert.
- Seite 32 Cursor Tastenfeld (Navigation) Bedienung ◼ Menüstruktur (Fortsetzung) 800: Eigenschaften Zeigt Informationen über dieses Telefon: 810: Telefon Prüfe: [interne Rufnummer] [Teilnehmername] [Portnummer] / [Mitglied in Teilnehmergruppe XX] Zeigt Informationen über dieses System: VERSION: [Softwarestand Mainsoftware auf CPU] 820: System MAC: [MAC Adresse der CPU] HKEY: [Hardwarekey der CPU (für Lizenzen)] Zeigt Informationen über die VoIP Baugruppe:...
-
Seite 33: Optional: In-Mail (Voicemail)
Optional: In-Mail (Voicemail) ◼ Rufumleitung zur Voicemail Komfortabel über die Mailbox - Funktionstaste (VMI Voicemail) Hörer liegt Drücken Sie die “Umleitung zu Mailbox (VMI Voicemail)” Funktionstaste Umleitung Funktionstaste mehrmals, bis der gewünschte Status im zu Mailbox / VMI Display erscheint. (Alle Rufe-> Verzögert -> Besetzt -> Verzögert + Besetzt ->... -
Seite 34: Mailbox Begrüßungsansagen
Wähle 4 Ziffern gefolgt von einer „6“ für: Eingabe nur bei Zugriff von extern notwendig. Der Systemadministrator kann Passworte / Sicherheitscodes löschen. Für eine Fernabfrage der Mailbox muss ein Passwort eingerichtet werden. Die Funktion Fernabfrage erfordert eine Systemeinrichtung. Fragen Sie ihren NEC Fachhändler nach den Details hierzu. -
Seite 35: Nachrichten In Der Mailbox Abhören
Optional: In-Mail (Voicemail) ◼ Nachrichten in der Mailbox abhören Komfortabel über die Mailbox - Funktionstaste (VMI Voicemail) Passwort / Sicherheitscode Funktionstaste Zugriff Hören Hörer liegt (falls aktiviert) auf Mailbox / VMI Hören (SC851+77 + Nummer) Komfortabel über die Softkeys (neue Nachrichten nicht abgehört) Hörer liegt Sie haben neue Voicemail-Nachrichten. -
Seite 36: Einloggen In Die Voicemail
Optional: In-Mail (Voicemail) Für die Leistungsmerkmale der intergierten In-Mail (Voicemail) sind sowohl Lizenzen als auch Programmierung erforderlich. Fragen Sie ihren NEC Fachhändler nach den Details. ◼ Einloggen in die Voicemail Gruppen-/Pilotrufnummer Ihre Mailbox Ihr Passwort / Sicherheitscode Lautsprecher der Voicemail (meist 9999) -
Seite 37: Notizen
Notizen Issue DE 2.1 SL2100 September 2021 Bedienungsanleitung für DT500 und DT900 Systemtelefone...
